Szczegóły Produktu:
Zapłata:
|
| Struktura uzwojenia: | Pojedyncza cewka | Struktura magnetyzera: | Cewka ferrytowa |
|---|---|---|---|
| Wartość nductor: | Naprawiono induktor | Częstotliwość pracy: | Wysoka częstotliwość |
| Charakter operacji: | Choke Coil | Tolerancja: | ± 10%, ± 20% |
| High Light: | Smd ekranowana cewka indukcyjna,cewki indukcyjne smt |
||

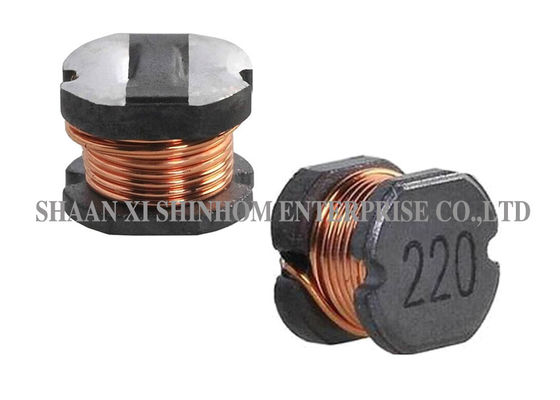

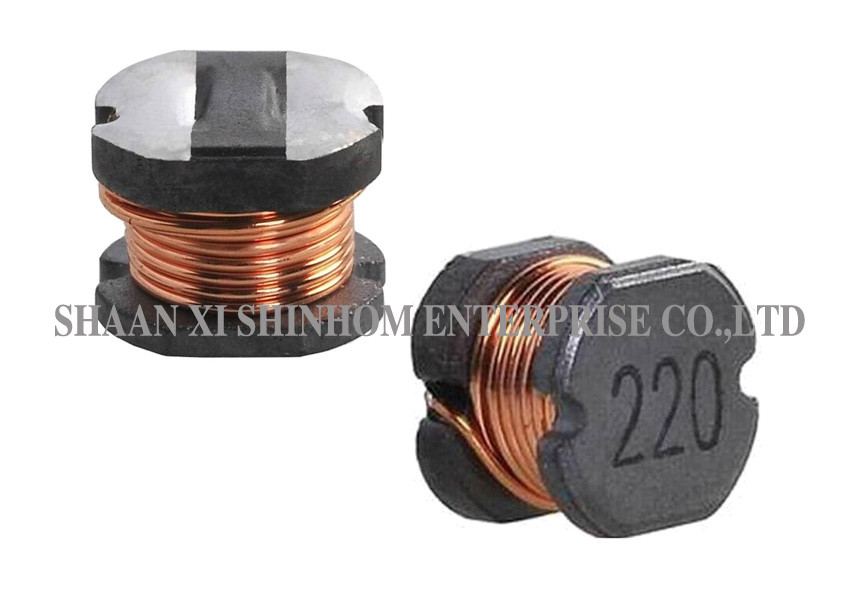

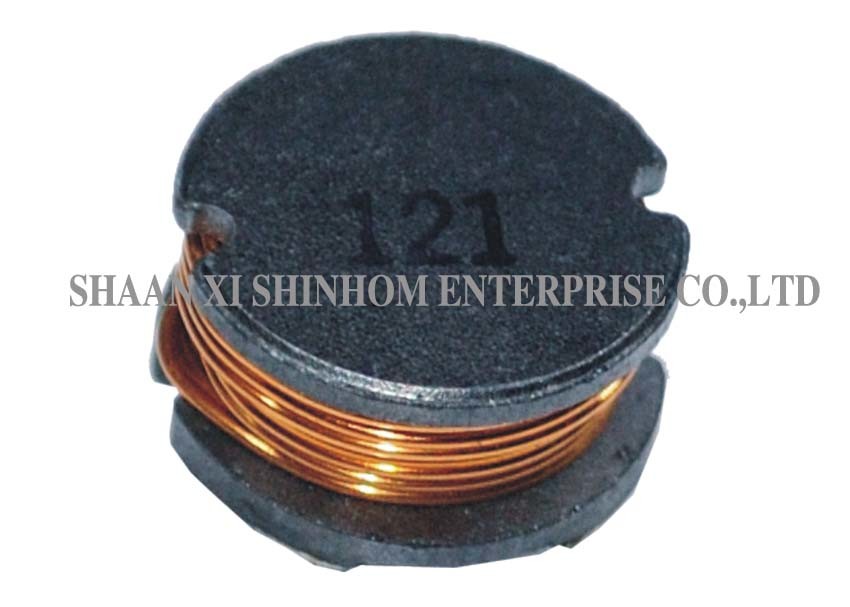

Seria SDR SMD Wysokiej jakości nieekranowana cewka zasilania, wysoki prąd, indukcyjność 1,0uH do 1200uH
FUNKCJE:
· Obecny do 4,5A
· Prąd Larg
· Płaski do Pick & Place
· Niska cena
WSPÓLNE ZASTOSOWANIA:
· Idealny do przetworników DC-DC i laptopów typu top-top i laptop
· Pamięć flash PDA
· Konwertery Step-up, Step-down
· Górne pudełko
SPECYFIKACJA:
· Temperatura pracy: -40 ℃ do + 85 ℃
· Temperatura przechowywania: -40 ℃ do + 105 ℃
· Metody lutowania: Vapor Phase, Infrared Reflow
· Odporność na ciepło lutowania: 260 ℃ przez 10 sekund
· Odporność na rozpuszczalniki: Zgodny z MIL-STD-202E
PRZEWODNIK KUPOWANIA:
1. TEST FREQ. (L) z HP4284A i HP4285A (równoważny akceptowalny)
1. 0-8,2 μH (7,95 MHz) 10-82 μH (2,52 MHz) 100-1200 μH (1 KHz)
2. Wytrzymałość indukcyjności
SDR0302 1,0-470 μH ± 20% (M)
SDR 0403 1,0-27 μH ± 20% (M) 33-470 μH ± 10% (K)
SDR0503 1,0-2,7 μH ± 20% (M) 33-1000 μH ± 10 (K)
SDR0504 1,0-27 μH ± 20% (M) 33-47 μH ± 15% (L) 56-1000 μH ± 10% (K)
SDR0703 10-47 μH ± 20% (M) 56-470 μH ± 10% (K)
SDR 0705 10-470 μH ± 20% (M)
SDR1004 10-47 μH ± 20% (M) 56-560 μH ± 10% (K)
SDR1005 10-39μH ± 20% (M) 47-820 μH ± 10% (K)
SDR1008 10-82 μH ± 20% (M) 100-1200 μH ± 10% (K)
3. DCR: GW813 lub QuadTech 1880 Milliohmmeter
4. IDC Max jest obniżany o 10% w stosunku do wartości początkowej
Uwaga: Specyfikacje produktu można dostosować.
