0,333 V Rdzeń dzielony Czujnik prądu AC Możliwość dostosowania przekaźnika

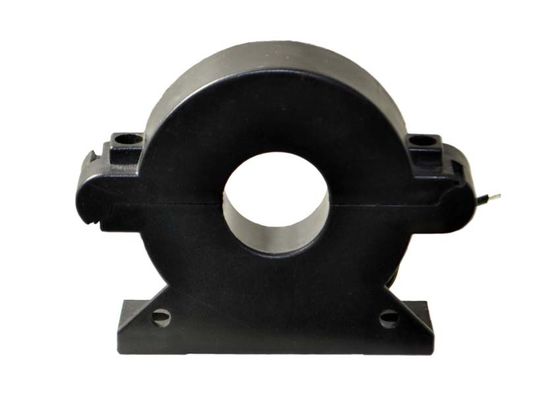

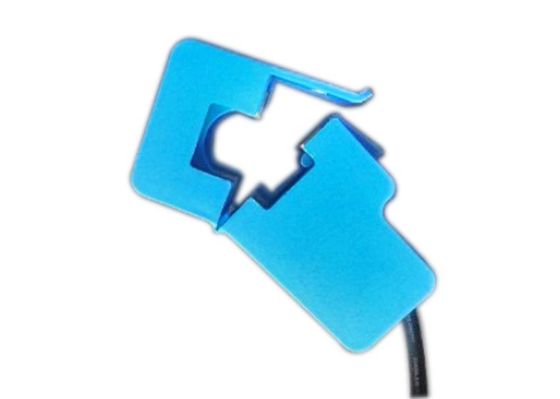

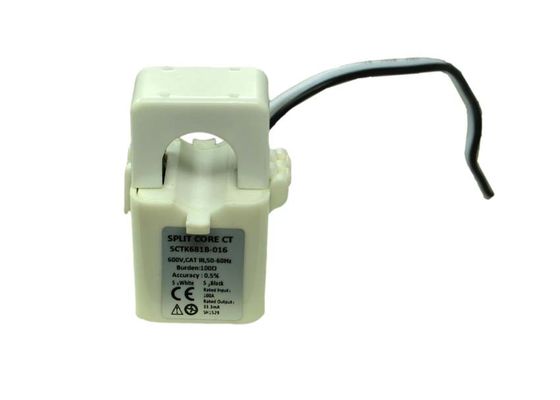

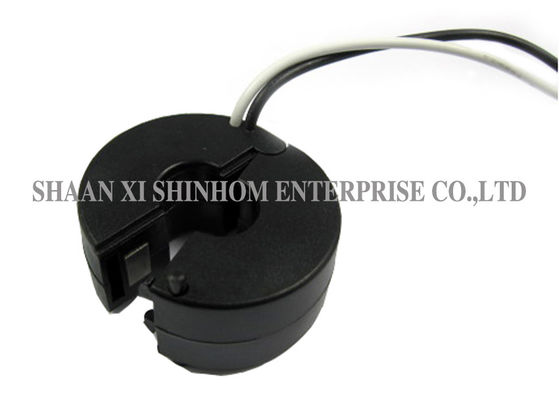

0.333V Split Core AC Current Sensor Customizable Relay Protection Device
0.333V Split Core AC Current Sensor Customizable Relay Protection Device 0.333V Split Core AC Current Sensor Customizable Relay Protection Device 0.333V Split Core AC Current Sensor Customizable Relay Protection Device 0.333V Split Core AC Current Sensor Customizable Relay Protection Device

Duży Obraz :  0,333 V Rdzeń dzielony Czujnik prądu AC Możliwość dostosowania przekaźnika Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK661
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
Szczegółowy opis produktu
Zakres prądu: 0,5 ~ 630A dane wyjściowe: 0-500mA / 0,333V (AC)
Klasa: 0,2–0,5–1,0 Okno wewnętrzne: 8,0 - 32,0 mm
Budowa: Wiązanie Możliwość dostosowania: Tak
High Light:

dzielony rdzeń ct

,

przekładnik prądowy typu split core

Seria SCTK661 AC 0,333 V rdzeń dzielony CT 0-500mA Przekładniki prądowe, szerokie wewnętrzne okno, konfigurowalny

Zmodernizowany przekładnik prądowy serii SCTK661 został specjalnie zaprojektowany, aby ułatwić instalację w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej. Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie napięcie wyjściowe.

Funkcje:

  • Struktura samohamowna, bezpieczna, łatwa w instalacji, przenośna
  • Przekładnik prądowy z rdzeniem dzielonym z przeplataną strukturą złącza i zawiasu
  • Otwór testowy serii rozmiar zacisk dźwignia Transformator prądu AC
  • Szerokie wewnętrzne okno, umożliwiające mocowanie dużych kabli lub szyn zbiorczych
  • Zakres testowy: od 0,5 do 630 A wejście AC, wyjście od 0 do 0,333 V, od 0 do 500 mA
  • Nadaje się do jednofazowego licznika energii elektrycznej oraz licznika energii elektrycznej antysabotażowej
  • Szeroki zakres rozmiarów, aby pomieścić wszystkie istniejące instalacje
  • Różne wymiary mechaniczne, dostosowane do indywidualnych potrzeb
  • Pozwala zaoszczędzić czas i koszty instalacji.


Aplikacje:

  • Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i urządzeń. Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i systemu sterowania automatyki. Urządzenie do monitorowania prądu, mocy i energii. .


Parametr elektryczny

Częstotliwość 50-60Hz
Wejście znamionowe 0,5A-630A
Skala 10% In-130% In
Znamionowa moc wyjściowa 0,333 V (AC) lub 0-500 mA
Stosunek ≤ ± 0,1 %
Kąt fazowy ≤ ± 30 min
Wytrzymałość dielektryczna 2,5 KV / 1 mA / 1 min
Rezystancja izolacji DC500V / 100MΩmin


Parametr mechaniczny

Walizka PC / UL94-V0
Zwojnica PC
Rdzeń Permalloy
Struktura wewnętrzna Epoksyd
Budowa Wiązanie
Temp -25 ℃ ~ + 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe UL1015 22AWG Drut (drut skręcony) 2,5 m



Wybierz typ

P / N

Wejście znamionowe

(ZA)

Wyjście (mA / V) Precyzja Wymiary (mm / cal)
ZA b do re mi
SCTK661A-008

0,5-50A

(1,5,10,30,50)

0-50mA

0.333V

0,2,0.5,1.0

36,0

(1,42)

22,0

(0,87)

20,0

(0,79)

8.0

(0,31)

2500

(100)

SCTK661B-013

1-100A

(5,10,50,7100)

0-100mA

0.333V

0,2,0.5,1.0

45,0

(1,77)

22,0

(0,87)

20,0

(0,79)

13,0

(0,51)

2500

(100)

SCTK661C-019

5-250A

(10 100 200 200 250 400)

0-200mA

0.333V

0,2,0.5,1.0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

19,0

(0,75)

2500

(100)

SCTK661D-023

5-400A

(10 100 200 200 250 400)

0-200mA

0.333V

0,2,0.5,1.0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

23,0

(0,91)

2500

(100)

SCTK661E-032

10-630A

(20 100 250 50 400 600)

0-500mA

0.333V

0,2,0.5,1.0

76,0

(2,99)

22,0

(0,87)

20,0

(0,79)

32,0

(1.26)

2500

(100)



Uwagi: Specyfikacje produktu można dostosować
