| Dane wejściowe: | 0A-1000A | dane wyjściowe: | 0,333 VAC lub 0-5 A |
|---|---|---|---|
| Skala: | 10% w 130% In | Precyzja: | 0,2–0,5–1,0 |
| Główny materiał: | Permalloy | dostosować: | Tak |
| High Light: | rdzeń dzielony ct,dzielony czujnik prądu rdzenia |
||

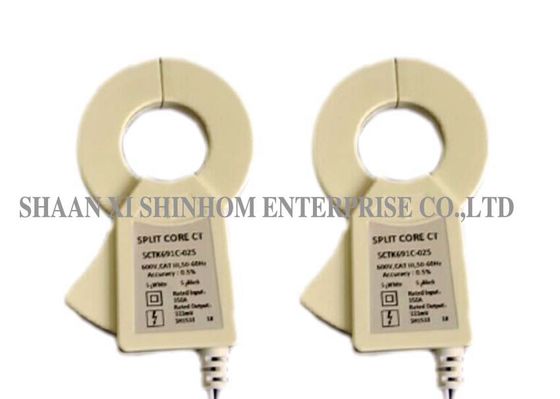

Przekładnik prądowy z dzielonym rdzeniem serii SCTK691C z zakresem prądu 0mA do 1000A Jednofazowy test prądu
Seria SCTK691C to zaciskowe przekładniki prądowe, CT mogą być montowane do istniejących paneli, takich jak centra sterowania lub centra obciążenia, w celu pomiaru lub monitorowania mocy.
Funkcje:
Aplikacje:
Parametr elektryczny
| Częstotliwość | 50–2,5 KHz |
| Wejście znamionowe | 0,5A-630A |
| Skala | 10% In-130% In |
| Znamionowa moc wyjściowa | 0,333 V (AC) lub 0-5 A |
| Stosunek | ≤ ± 0,2% |
| Kąt fazowy | ≤ ± 10 min |
| Wytrzymałość dielektryczna | 5,0KV / 1mA / 1min |
| Rezystancja izolacji | DC500V / 100MΩmin |
Parametr mechaniczny
| Walizka | PC / UL94-V0 |
| Zwojnica | PBT |
| Struktura wewnętrzna | Epoksyd |
| Temp | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | Terminal lub UL1015 22AWG Przewód 1,5m |
Wybierz typ
| P / N | Wejście znamionowe (ZA) | Wyjście (mA / V) | Precyzja | Wymiary (mm) | |||||
| ZA | b | do | re | mi | |||||
| SCTK691C-010 | 0,5-100A | 0,333 V / 0-50 mA | 0,2,0.5,1.0 | 63,0 | 25,0 | 20,0 | 10,0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0,333 V / 0-100 mA | 0,2,0.5,1.0 | 71,0 | 20,0 | 15,0 | 16,0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0,333 V / 0-200 mA | 0,2,0.5,1.0 | 87,0 | 20,0 | 15,0 | 25,0 | 52,0 | |
| SCTK691C-036 | 5-630A | 0,333 V / 0-200 mA / 1 A | 0,2,0.5,1.0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0,333 V / 0-500 mA / 1 A / 5 A | 0,2,0.5,1.0 | 135,0 | 27,0 | 22,0 | 50,0 | 100,0 | |
Uwagi: Specyfikacje produktu można dostosować
