Szczegóły Produktu:
Zapłata:
|
| Zakres prądu: | 5-5000A | dane wyjściowe: | 0-5A |
|---|---|---|---|
| Precyzja: | 0,5–1,0–3,0 | Specyfikacja: | Split Core |
| Medium izolacyjne: | Żywica epoksydowa | Możliwość dostosowania: | Tak |
| High Light: | rdzeń dzielony ct,dzielony czujnik prądu rdzenia |
||

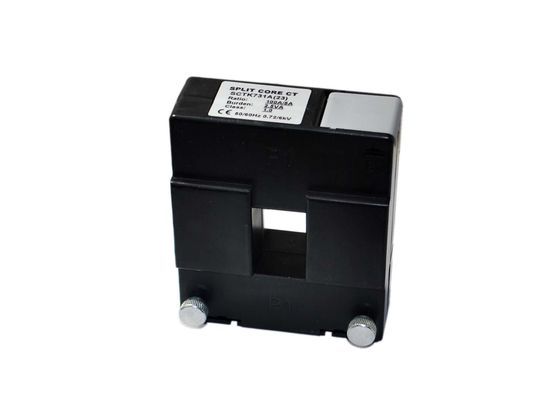

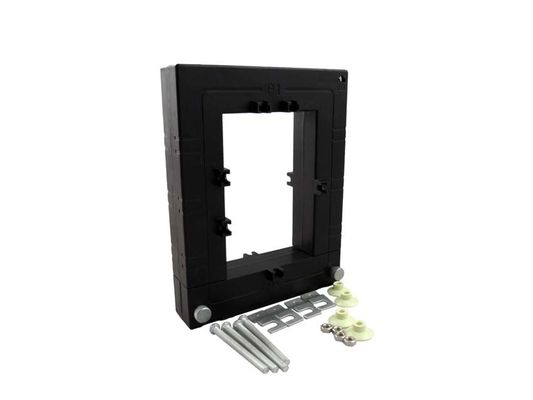

Elektryczne przekładniki prądowe z dzielonym rdzeniem serii SCTK731 z wejściem od 5 do 5000A
Podanie
Zmodernizowany przekładnik prądowy serii SCTK731 został zaprojektowany specjalnie w celu ułatwienia instalacji w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej. Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym CT zapewnia niski poziom bezpieczeństwa
wyjście napięciowe. Pozwala zaoszczędzić czas i koszty instalacji.
Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i urządzeń. Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i systemu sterowania automatyki. Urządzenie do monitorowania prądu, mocy i energii.
Cecha
Parametr elektryczny
| Częstotliwość | 50-400 Hz |
| Wejście znamionowe | 5A-5000A |
| Skala | 5% In-130% In |
| Znamionowa moc wyjściowa | 0-5A |
| Stosunek | ≤ ± 0,5% |
| Kąt fazowy | ≤ ± 30 min |
| Wytrzymałość dielektryczna | 2,5 KV / 1 mA / 1 min |
| Rezystancja izolacji | DC500V / 100MΩmin |
Parametr mechaniczny
| Walizka | PC / UL94-V0 |
| Zwojnica | PC |
| Rdzeń | Stal krzemowa |
| Struktura wewnętrzna | Epoksyd |
| Budowa | Wkręt |
| Temp | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | Terminal |
Wybierz typ
| P / N | Wejście znamionowe (ZA) | Wydajność (ZA) | Precyzja | Wymiary (mm) | |||||||||
| ZA | b | do | re | mi | fa | sol | H | ja | |||||
| SCTK731A (23) | 100-400A | 1A / 5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A / 5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A / 5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A / 5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A / 5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A / 5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A / 5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A / 5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Uwagi: Specyfikacje produktu można dostosować
