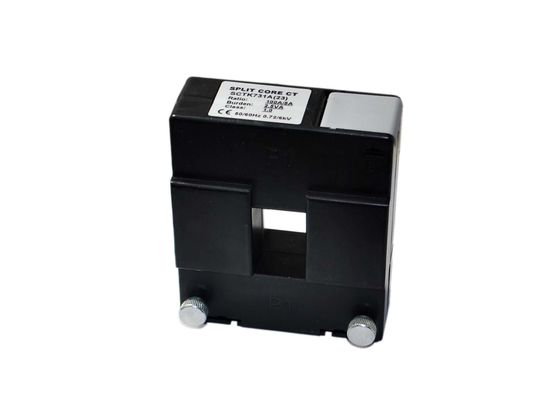

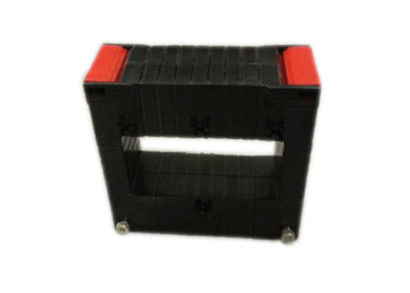

Magnetyczny rdzeń dzielony niskiego napięcia CT Mały rozmiar Łatwy montaż Szerokie okno wewnętrzne

Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window
Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window

Duży Obraz :  Magnetyczny rdzeń dzielony niskiego napięcia CT Mały rozmiar Łatwy montaż Szerokie okno wewnętrzne Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK731Y
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
Kontakt
Szczegółowy opis produktu
Zakres prądu: 0,5-6000A dane wyjściowe: 0,333 VAC lub 0-5 A
Precyzja: 0,2–0,5–1,0 Częstotliwość pracy: 50Hz do 2,5KHz
Wytrzymałość dielektryczna: 5,0KV / 1mA / 1min Możliwość dostosowania: Tak
High Light:

przekładnik prądowy typu split core

,

dzielony czujnik prądu rdzenia

Seria SCTK731Y Zasilanie niskiego napięcia Magnetyczny rdzeń przekładnika prądowego CT i funkcja zamykania / otwierania zatrzasku

Zmodernizowany transformator prądowy serii SCTK731Y został specjalnie zaprojektowany, aby ułatwić instalację w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej. Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie napięcie wyjściowe.

Funkcje:

  • Zakres testowy: od 0,5 do 6000 A wejście AC, wyjście 0,333 V lub 0-5 A
  • Szerokie wewnętrzne okno, umożliwiające mocowanie dużych kabli lub szyn zbiorczych
  • Szeroki zakres rozmiarów, aby pomieścić całą istniejącą instalację
  • Mały rozmiar i łatwy montaż
  • Wysoka dokładność i niezawodność

Aplikacje:

  • Urządzenia prądowe, zasilające, energetyczne i monitorujące
  • Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i automatyki - system sterowania.
  • Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i sprzętu



Parametr elektryczny

Wejście znamionowe 0,5A-6000A
Skala 10% In-130% In
Znamionowa moc wyjściowa 0,333 V (AC) lub 0-5 A
Stosunek ≤ ± 0,1%
Kąt fazowy ≤ ± 5 min
Rezystancja izolacji DC500V / 100MΩmin

Parametr mechaniczny

Walizka PC / UL94-V0
Zwojnica PC
Rdzeń Krzem
Struktura wewnętrzna Epoksyd
Budowa Wiązanie
Temp －25 ℃ ～ ＋ 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Terminal lub UL1015 22AWG Przewód 1,5m

Wybierz typ

P / N

Wejście znamionowe

(ZA)

Wydajność

(ZA)

Precyzja Wymiary (mm)
ZA b do re mi fa sol H ja

SCTK731Y (33)

100-400A

1A / 5A

0,2,0.5,1.0

32

32

43

96

96

32

32

50

32

SCTK731Y (34)

100-600A

1A / 5A

0,2,0.5,1.0

32

42

43

96

106

32

32

50

32

SCTK731Y (35)

100-1000A

1A / 5A

0,2,0.5,1.0

32

52

43

96

116

32

32

50

32

SCTK731Y (36)

100-1200A

1A / 5A

0,2,0.5,1.0

32

62

43

96

126

32

32

50

32

SCTK731Y (38)

200-1500A

1A / 5A

0,2,0.5,1.0

32

82

43

96

146

32

32

50

32

SCTK731Y (310)

250-2000A

1A / 5A

0,2,0.5,1.0

32

102

43

96

166

32

32

50

32

SCTK731Y (312)

500-2500A

1A / 5A

0,2,0.5,1.0

32

122

43

96

186

32

32

50

32

SCTK731Y (313)

500-3000A

1A / 5A

0,2,0.5,1.0

32

132

43

96

196

32

32

50

32

SCTK731Y (44)

100-600A

1A / 5A

0,2,0.5,1.0

42

42

53

106

106

32

32

50

32

SCTK731Y (45)

100-1000A

1A / 5A

0,2,0.5,1.0

42

52

53

106

116

32

32

50

32

SCTK731Y (46)

100-1200A

1A / 5A

0,2,0.5,1.0

42

62

53

106

126

32

32

50

32

SCTK731Y (48)

200-1500A

1A / 5A

0,2,0.5,1.0

42

82

53

106

146

32

32

50

32

SCTK731Y (410)

250-2000A

1A / 5A

0,2,0.5,1.0

42

102

53

106

166

32

32

50

32

SCTK731Y (412)

500-2500A

1A / 5A

0,2,0.5,1.0

42

122

53

106

186

32

32

50

32

SCTK731Y (413)

500-3000A

1A / 5A

0,2,0.5,1.0

42

132

53

106

196

32

32

50

32

SCTK731Y (55)

100-1000A

1A / 5A

0,2,0.5,1.0

52

52

63

116

116

32

32

50

32

SCTK731Y (56)

100-1200A

1A / 5A

0,2,0.5,1.0

52

62

63

116

126

32

32

50

32

SCTK731Y (58)

200-1500A

1A / 5A

0,2,0.5,1.0

52

82

63

116

146

32

32

50

32

SCTK731Y (510)

250-2000A

1A / 5A

0,2,0.5,1.0

52

102

63

116

166

32

32

50

32

SCTK731Y (512)

500-2500A

1A / 5A

0,2,0.5,1.0

52

122

63

116

186

32

32

50

32

SCTK731Y (513)

500-3000A

1A / 5A

0,2,0.5,1.0

52

132

63

116

196

32

32

50

32

SCTK731Y (516)

1000-5000A

1A / 5A

0,2,0.5,1.0

52

162

63

116

226

32

32

50

32

SCTK731Y (66)

100-1200A

1A / 5A

0,2,0.5,1.0

62

62

73

126

126

32

32

50

32

SCTK731Y (68)

200-1500A

1A / 5A

0,2,0.5,1.0

62

82

73

126

146

32

32

50

32

SCTK731Y (610)

250-2000A

1A / 5A

0,2,0.5,1.0

62

102

73

126

166

32

32

50

32

SCTK731Y (612)

500-2500A

1A / 5A

0,2,0.5,1.0

62

122

73

126

186

32

32

50

32

SCTK731Y (613)

500-3000A

1A / 5A

0,2,0.5,1.0

62

132

73

126

196

32

32

50

32

SCTK731Y (616)

1000-5000A

1A / 5A

0,2,0.5,1.0

62

162

73

126

226

32

32

50

32

SCTK731Y (88)

200-1500A

1A / 5A

0,2,0.5,1.0

82

82

93

146

146

32

32

50

32

SCTK731Y (810)

250-2000A

1A / 5A

0,2,0.5,1.0

82

102

93

146

166

32

32

50

32

SCTK731Y (812)

500-2500A

1A / 5A

0,2,0.5,1.0

82

122

93

146

186

32

32

50

32

SCTK731Y (813)

500-3000A

1A / 5A

0,2,0.5,1.0

82

132

93

146

196

32

32

50

32

SCTK731Y (814)

800-4000A

1A / 5A

0,2,0.5,1.0

82

142

93

146

206

32

32

50

32

SCTK731Y (816)

1000-5000A

1A / 5A

0,2,0.5,1.0

82

162

93

146

226

32

32

50

32

SCTK731Y (1010)

250-4000A

1A / 5A

0,2,0.5,1.0

102

102

113

166

166

32

32

50

32

SCTK731Y (1111)

250-4000A

1A / 5A

0,2,0.5,1.0

112

112

123

176

176

32

32

50

32

SCTK731Y (1212)

500-4000A

1A / 5A

0,2,0.5,1.0

122

122

133

186

186

32

32

50

32

SCTK731Y (1313)

500-5000A

1A / 5A

0,2,0.5,1.0

132

132

143

196

196

32

32

50

32

SCTK731Y (1515)

600-5000A

1A / 5A

0,2,0.5,1.0

152

152

163

216

216

32

32

50

32

SCTK731Y (1616)

800-5000A

1A / 5A

0,2,0.5,1.0

162

162

173

226

226

32

32

50

32

SCTK731Y (1818)

1000-5000A

1A / 5A

0,2,0.5,1.0

182

182

193

246

246

32

32

50

32

SCTK731Y (2020)

1000-6000A

1A / 5A

0,2,0.5,1.0

202

202

213

266

266

32

32

32

50


Uwagi: Specyfikacje produktu można dostosować
