Orzecznictwo: | CE, RoHS, ISO | Napięcie zasilania: | ± 15 V ± 5% |
---|---|---|---|
Wejście znamionowe: | 0A ~ 75A | Znamionowa moc wyjściowa: | 4 V ± 0,5% |
Typ sygnału: | Wyjście analogowe | Instalacja: | Montaż PCB |
High Light: | czujnik prądu oparty na efekcie halowym,czujnik liniowy prądu halowego |

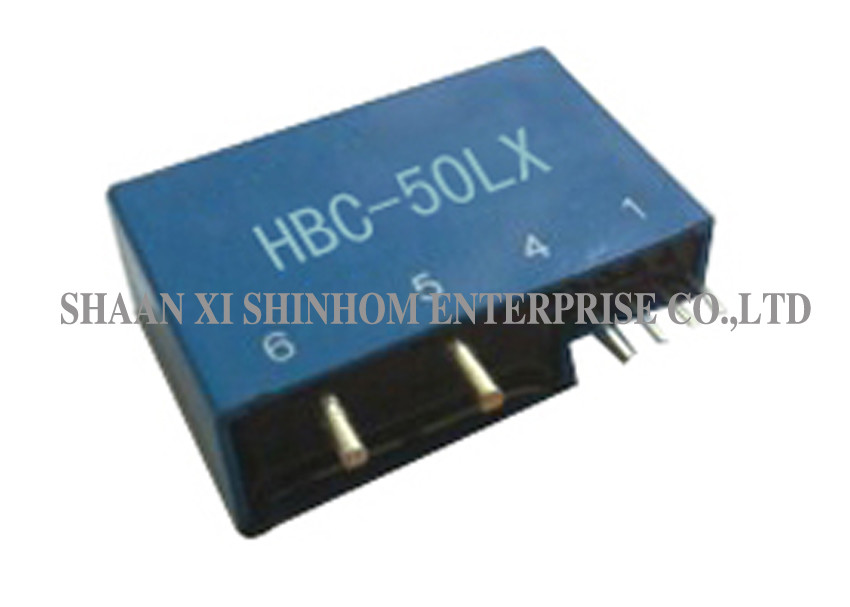

HBC-LX Seria Przetwornik prądu Czujnik efektu Halla do pomiaru prądu z wejściem 0 do 75A
H BC- LX Czujnik prądu serii z izolacją galwaniczną między obwodem pierwotnym i wtórnym. Zapewnia dokładny elektroniczny pomiar prądów DC, AC lub impulsowych.
Cecha
* Zamknięta pętla * Napięcie zasilania: DC + 5,0V
* Możliwy pomiar prądów: DC, AC, impuls z izolacją galwaniczną między obwodem pierwotnym i wtórnym.
Zalety
* Łatwa instalacja * Można dostosować
* Wysoka dokładność * Bardzo dobra liniowość
* Zoptymalizowany czas reakcji, brak strat wtrąceniowych * Niski pobór mocy
* Dryft niskiej temperatury * Wysoka odporność na zakłócenia zewnętrzne
Aplikacje
* Zastosowania falownika * Przemiennik częstotliwości AC / DC
* Zasilacze awaryjne (UPS) * Zasilacze impulsowe (SMPS)
* Zastosowania prądu fotowoltaicznego (PV) * Nowy pomiar sumatora energii
* Wykrywanie prądu w energetyce wiatrowej * Wykrywanie prądu przez elektryczne urządzenie ładujące
* Zastosowanie automatyki By-wire * Konwersja częstotliwości urządzeń gospodarstwa domowego
* Aplikacja automatycznego sprężarki powietrza * Hybrydowe wykrywanie prądu akumulatora
* Aplikacja samochodowego elektrycznego układu wspomagania kierownicy
DANE ELEKTRYCZNE:
HBC-05LX | HBC-10LX | HBC-15LX | HBC-20LX | ||||||
HBC-25LX | HBC-30LX | HBC-50LX | HBC-75LX | ||||||
Znamionowy prąd wejściowy | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 75 | ZA |
Sprawdź zakres prądu | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 150 | ZA |
Stosunek obrotów | 4: 1000 | 3: 1500 | 2: 1500 | 2: 2000 | 1: 1250 | 1: 1500 | 1: 2500 | 1: 3750 | |
Znamionowe napięcie wyjściowe | 4 ± 0,5% | V | |||||||
Napięcie zasilania | ± 15 ± 5% | V | |||||||
Prąd zerowy przesunięcia | ≤ ± 0,04 | V | |||||||
Prąd zużycia | ≤ ± 18 ± 20 | mama | |||||||
Liniowość | ≤ ± 0,2 | % FS | |||||||
Czas odpowiedzi | < 1 | µs | |||||||
Wyjście Dryf termiczny | < ± 0,02 | % / ℃ | |||||||
Zero Dryf termiczny | ≤ ± 1 | mV / ℃ | |||||||
Napięcie izolacji | 50 (60) HZ, 1 min, 2,5 | KV | |||||||
siła izolacyjna | > 1000 | MΩ | |||||||
Temperatura robocza | -40 ~ + 85 | ℃ | |||||||
Temperatura przechowywania | -40 ~ + 105 | ℃ |
Uwagi: Specyfikacje produktu można dostosować
