| Napięcie zasilania: | ± 15 V ± 5% | Wejście znamionowe: | 0A ~ 50A |
|---|---|---|---|
| Znamionowa moc wyjściowa: | 10mA ± 0,5%, 25mA ± 0,5%, | Instalacja: | Montaż PCB |
| Prąd przesunięcia: | ≤ ± 0,25mA | dostosować: | Tak |
| High Light: | czujnik prądu oparty na efekcie halowym,czujnik liniowy prądu halowego |
||

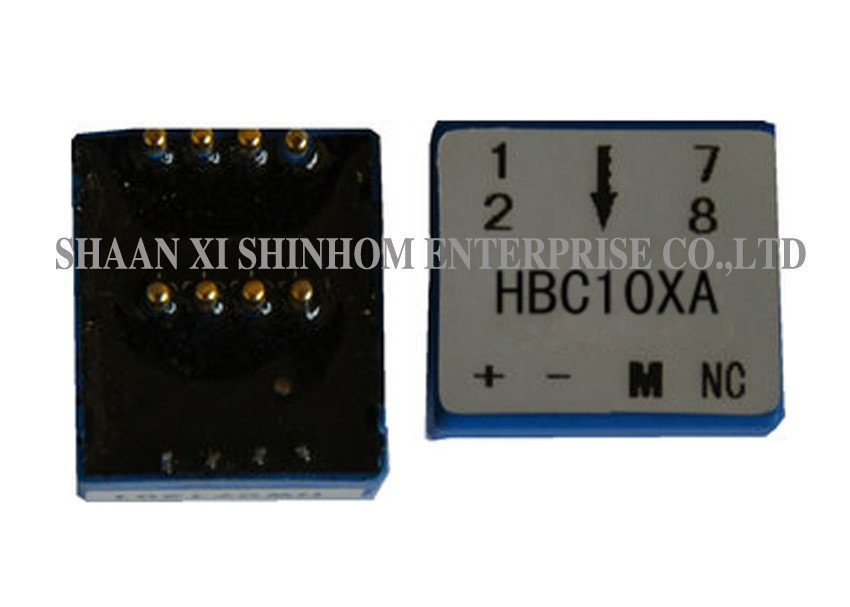

Czujnik Halla przetwornika prądu z serii HBC-X z wejściem od 0 do 50A, obudowa z obudową epoksydową
Czujnik Halla z serii HBC-X
Cecha
* Pętla zamknięta
* Napięcie zasilania: DC ± 15 V ± 5%
* Możliwy pomiar prądów: DC, AC, impuls z izolacją galwaniczną między obwodem pierwotnym i wtórnym.
Zalety
* Łatwa instalacja
* Można dostosować
* Wysoka celność
* Bardzo dobra liniowość
* Zoptymalizowany czas reakcji, brak strat wtrąceniowych
* Niskie zużycie energii
* Dryft niskiej temperatury
* Wysoka odporność na zakłócenia zewnętrzne
Aplikacje
* Aplikacje falownika
* Napęd o zmiennej prędkości AC / DC
* Bezprzerwowe zasilacze (UPS)
* Zasilacze impulsowe (SMPS)
* Aplikacje prądu fotowoltaicznego (PV)
* Nowy pomiar sumatora energii
* Aplikacja Automable By-wire
* Wykrywanie prądu przez elektryczne urządzenie ładujące
* Konwersja częstotliwości urządzenia gospodarstwa domowego Pomiar prądu elektromagnetycznego podgrzewacza wody
DANE ELEKTRYCZNE:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| Znamionowy prąd wejściowy | 10 | 20 | 30 | 50 | ZA |
| Sprawdź zakres prądu | 20 | 40 | 60 | 100 | ZA |
| Stosunek obrotów | 1000 | 1000 | 1500 | 2500 | T |
| Sec opór uzwojenia | 60 | 60 | 100 | 150 | Ω |
| Znamionowy prąd wyjściowy | 10 ± 0,5% | 20 ± 0,5% | 20 ± 0,5% | 20 ± 0,5% | mama |
| Napięcie zasilania | ± 15 ± 5% | V | |||
| Prąd przesunięcia | ≤ ± 0,25 | mama | |||
| Przesunięcie prądu Drift | -40 ～ + 85 ℃ ≤ ± 0,5 | mama | |||
| Liniowość | ≤ ± 0,2 | % FS | |||
| Klasa | ≤ ± 0,7 | % | |||
| di / dt | ＞ 50 | A / µS | |||
| Czas odpowiedzi | ＜ 1 | µS | |||
| Pasmo | DC ～ 200 | KHZ | |||
| Napięcie izolacji | 2.5 | KV | |||
| temperatura robocza | -40 ～ + 85 | ℃ | |||
| Temperatura przechowywania | -40 ～ + 105 | ℃ | |||
| Obraca się | Obraca się stosunek | Znamionowy prąd wejściowy IPN [A] | Znamionowe napięcie wyjściowe VOUT [V] | Pri DCR [mΩ] | Pri indukcyjność [uH] |
| Jednofazowy | 1 | ± 10 (± 20, ± 30, ± 50) | 2,5 ± 0,625 | 0,05 | 0,025 |
| 2 | ± 5 (± 10, ± 15, ± 25) | 2,5 ± 0,625 | 0,20 | 0.1 | |
| 4 | ± 2,5 (± 5, ± 7,5, ± 12,5) | 2,5 ± 0,625 | 1,00 | 0,4 | |
| trójfazowy | 1 | ± 10 (± 20, ± 30) | 2,5 ± 0,625 | 0,05 | 0,025 |
Uwagi: Specyfikacje produktu można dostosować
