Struktura cewki:: | Toroidalny | Fazy: | Trzy |
---|---|---|---|
Długość cewki: | 420 mm, 510 mm, 620 mm, 800 mm | Rozmiar okna: | 120 mm, 150 mm, 185 mm, 240 mm |
Referencyjny prąd znamionowy: | 1000A, 3000A, 6000A, 10kA | Certyfikaty: | RoHs CE RSO9001 |
High Light: | przekładnik prądowy cewki rogowskiego,przekładnik prądowy ct |

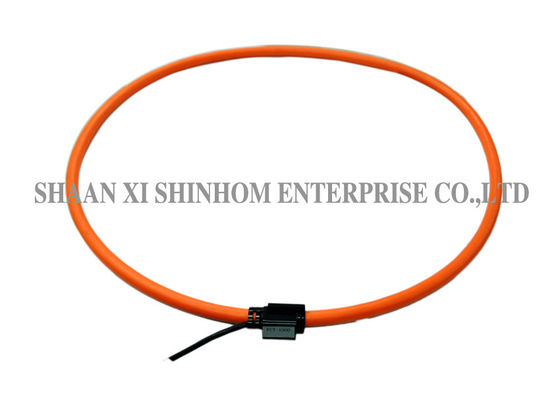

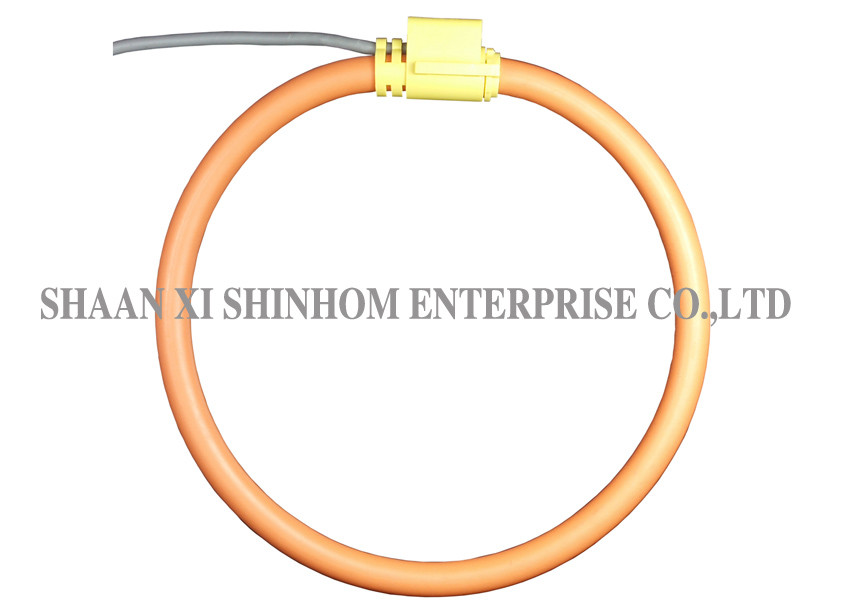

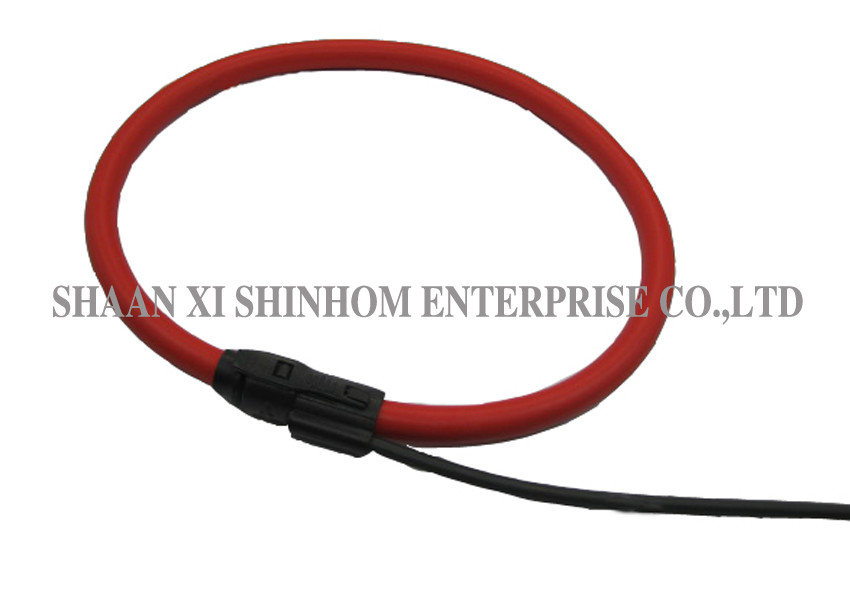

Zaciskanie Elastyczna cewka Rogowskiego Przekładnik prądowy to przetwornik prądu AC do stałej instalacji.
Łączą zalety cienkiej, elastycznej cewki Rogowskiego (sensownej) z kondycjonerem sygnału
dokładny, prawdziwy pomiar wartości skutecznej napięcia lub prądu.
funkcje
Aplikacje
Specyfikacja
MODEL | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
Długość cewki | 420mm | 510 mm | 620 mm | 800 mm |
Rozmiar okna | 120 mm | 150mm | 185 mm | 240 mm |
Waga | 105g | 120g | 135g | 165g |
Referencyjny prąd znamionowy | 1000A | 3000A | 6000A | 10kA |
Rezystancja cewki | od 100 do 300 Ω lub 10 kΩ | |||
Sekcja cewki | 8 mm | |||
Długość przewodu | 2 metry | |||
Wyjście (di / dt) | Nie skalibrowano | 120mV / kA / 50Hz | ||
Kalibrowany | 50mV / kA / 50Hz | |||
85 mV / kA / 50 Hz | ||||
100mV / kA / 50Hz | ||||
Czytaj dokładność | Skalibrowany <0,5% (pozycja centralna, 25 ℃) Nie skalibrowano <5% tolerancji (pozycja centralna, 25 ℃) | |||
Temperatura | Nie skalibrowano 200 ppm / C | |||
Skalibrowany 400 ppm / C | ||||
Błąd pozycji | ± 1% maksimum | |||
Wyjście 0A (dryft zerowy) | ≤1mV | |||
Błąd fazy | ≤0,5 ° | |||
Liniowość | ± 0,2% odczytu | |||
Pasmo | 1 Hz do 1 MHz (-3 dB) | |||
Operacyjny temperatura | -30 ℃ do 80 ℃ | |||
Przechowywanie temperatura | -40 ℃ do 90 ℃ | |||
Inne wymagania, skontaktuj się z nami na OEM. | ||||
Tolerancja wymiarów: | ||||
A, B, C, F: ± 5 mm, D: ± 0,2 mm, E: ± 10 mm | ||||
Wymiary (mm) | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
A. Rozmiar okna A | 125 | 155 | 190 | 245 |
B. Rozmiar okna B | 120 | 150 | 185 | 240 |
C. ODlew oleju | 147 | 172 | 202 | 267 |
D. Sekcja glebowa | 11 | |||
E. Długość całkowita przewodu | 2000 | |||
F: Długość cewki | 420 | 510 | 620 | 800 |
Oto kilka specyfikacji do wyboru.
