| Znamionowy prąd wejściowy: | 2,5mA | Znamionowe wejście: | 0 ~ 4000 V. |
|---|---|---|---|
| Obraca współczynnik: | 20000 ： 1000 | Znamionowy prąd wyjściowy: | 50 mA ± 0,5% |
| Orzecznictwo: | CE,RoHS,ISO | Napięcie izolacji: | 6KV, 50 Hz, 1 min |
| High Light: | czujnik prądu oparty na efekcie Halla,przetwornik prądu Halla |
||

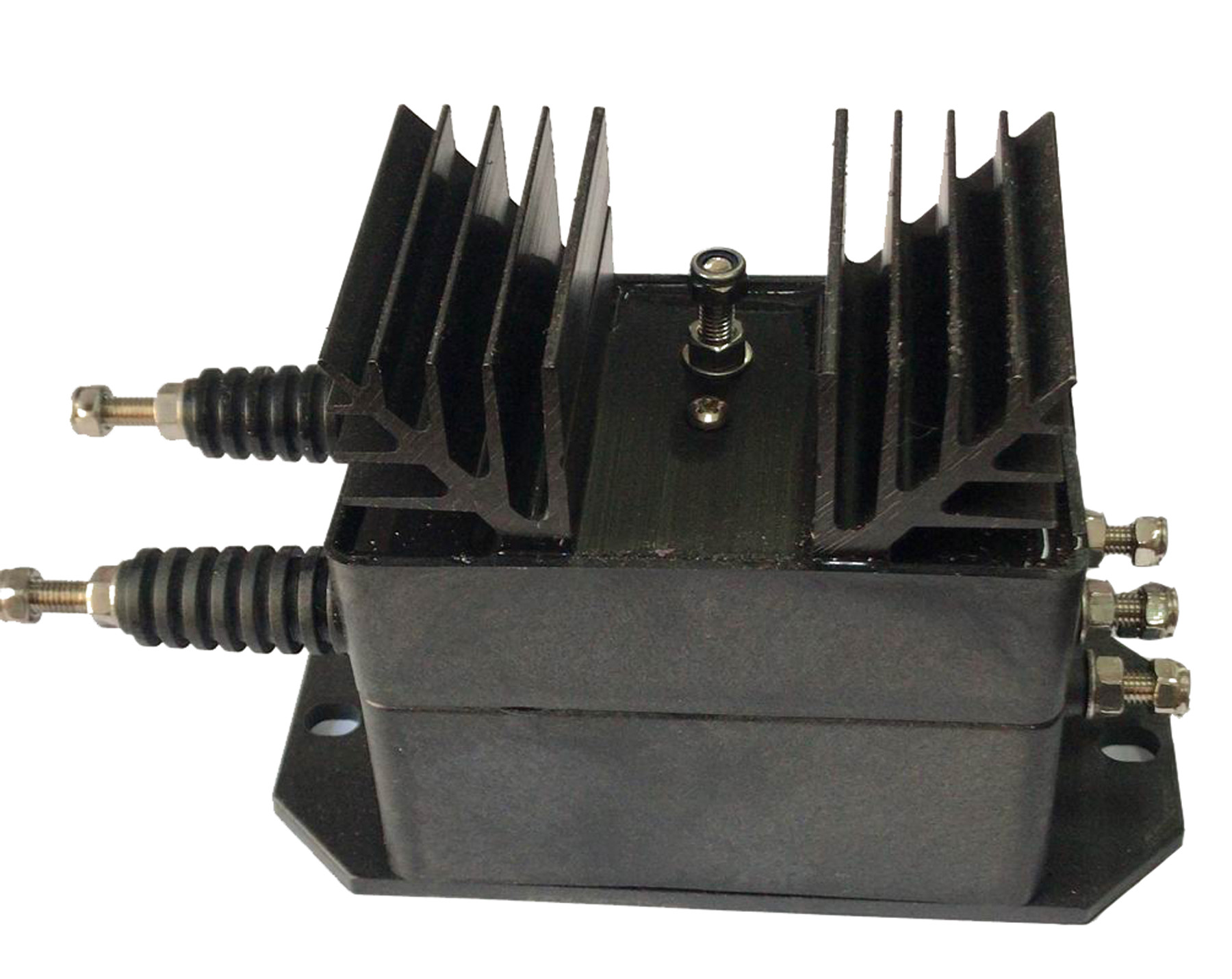

Czujnik prądu Halla serii HBV-LV, przetwornik o wysokiej dokładności z prądem roboczym od 0 do 125A
HBV-LVSzeregowy czujnik prądu jest urządzeniem z otwartą pętlą, opartym na zasadzie pomiaru efektu Halla, z galwaniczną izolacją między obwodem pierwotnym i wtórnym.Zapewnia dokładny elektroniczny pomiar prądów DC i AC.
Funkcje:
Aplikacje:
DANE ELEKTRYCZNE:
|
HBV 100LV |
HBV 200LV |
HBV 300LV |
HBV 500LV |
HBV 1000LV |
HBV 2000LV |
HBV 3000LV |
HBV 4000LV |
||
| Znamionowe napięcie wejściowe (VPN) | 100 | 200 | 300 | 500 | 1000 | 2000 | 3000 | 4000 | V |
| Zakres napięcia testowego (VP) | 200 | 400 | 600 | 1000 | 2000 | 4000 | 6000 | 6000 | V |
| Pobór mocy wejściowej | 0,25 | 0.5 | 0,75 | 1.25 | 2.5 | 5.0 | 7.5 | 10 | W. |
| Znamionowy prąd wejściowy (IP) | 2.5 | mama | |||||||
| Stosunek obrotów (NP / NS) | 20000: 1000 | T | |||||||
| Sec oporu uzwojenia | 55 | Ω | |||||||
| Znamionowy prąd wyjściowy | ＠ VP = ± VPN 50 ± 0,5% | mama | |||||||
| Testuj odporność | ＠ ± 15 V VPN 50 (min) 200 (maks.) | Ω | |||||||
| ＠ ± 15 V 2 XVPN 0 (min) 100 (maks.) | Ω | ||||||||
| ＠ ± 24 V VPN 100 (min) 330 (maks.) | Ω | ||||||||
| ＠ ± 24 V 2XVPN 100 (min.) 200 (maks.) | Ω | ||||||||
| Napięcie zasilania | ± 15 ± 5% ～ ± 24 ± 5% | V | |||||||
| Pobór prądu | 20+ IPX (NP / NS) | mama | |||||||
| Prąd przesunięcia | ≤ ± 0,2 | mama | |||||||
| Przesunięcie bieżącego dryfu | ≤ ± 0,6 | mama | |||||||
| Liniowość | ≤ ± 0,25 | % FS | |||||||
| Czas odpowiedzi | ≤200 | μS | |||||||
| Napięcie izolacji (50 Hz, 1 min) | 6 | KV | |||||||
| temperatura robocza | -25 ～ + 85 | ℃ | |||||||
| Temperatura przechowywania | -40 ～ + 105 | ℃ | |||||||
| Waga brutto | 850 | sol | |||||||
Uwagi: Specyfikacje produktu można dostosować
