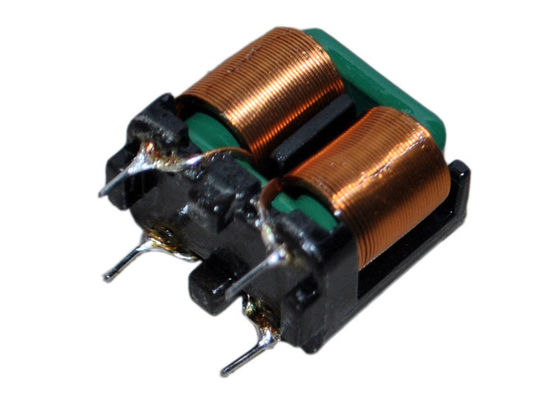

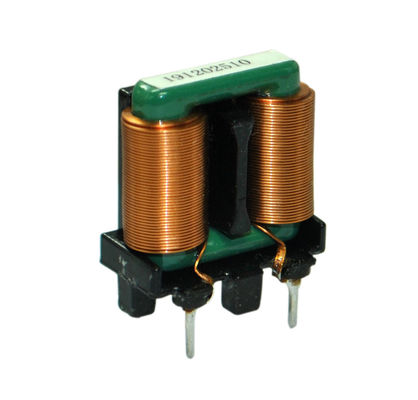

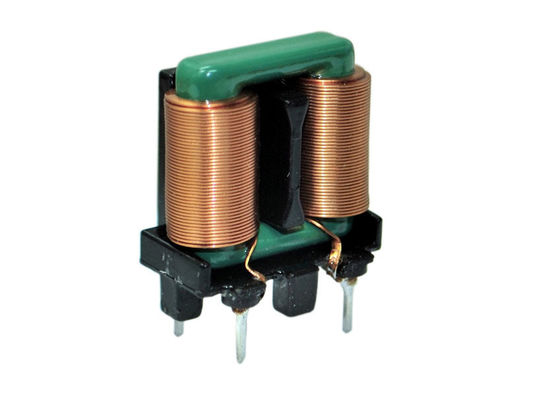

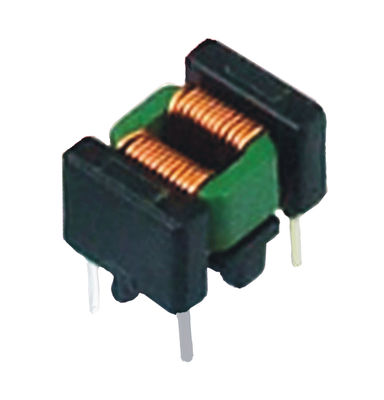

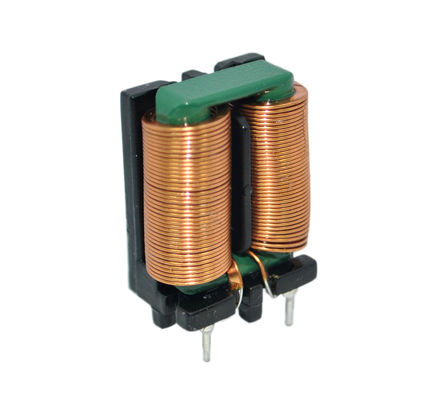

Jednofazowy cewkowy wspólny cewkowy ferrytowy pusty rdzeń kwadratowy do filtrów liniowych

Im Online Czat teraz
Orzecznictwo
Chiny Shaanxi Shinhom Enterprise Co.,Ltd Certyfikaty
Chiny Shaanxi Shinhom Enterprise Co.,Ltd Certyfikaty
Bardzo profesjonalna i dobra komunikacja podczas współpracy. Produkt jest doskonałej jakości i bardzo dobrze zapakowany. Będziemy nadal zamawiać od Shinhoma ponownie. Bardzo uczciwa, godna zaufania i wydajna firma, z którą można sobie poradzić.

—— Alexander

Dobre produkty, dobra komunikacja, dostawa na czas, dostępne próbki.

—— Kevin

Jednofazowy cewkowy wspólny cewkowy ferrytowy pusty rdzeń kwadratowy do filtrów liniowych

Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters
Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters

Duży Obraz :  Jednofazowy cewkowy wspólny cewkowy ferrytowy pusty rdzeń kwadratowy do filtrów liniowych Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: LFT
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000 / MIESIĄC
Szczegółowy opis produktu
Fazy: Jednofazowy Rdzeń: Kwadratowy ferrytowy kwadrat
Częstotliwość testowa: 10 kHz Temperatura pracy: Od -40ºC do + 150ºC
Obraca stosunek: 1: 1 Indukcyjność dostosowana: Tak
High Light:

dławiki toroidalne w trybie wspólnym

,

dławik sieciowy w trybie wspólnym

Dławiki wysokoprądowe wysokoprądowe o wysokiej częstotliwości Płaskie przewody Cewka i indukcyjność można dostosować

Specyfikacja Indukcyjność
MIN
1 kHz 0,25 V.
Wymiary (mm MAX) Prąd (A) Moc (W)
W. re H. L. mi Poziomy pionowy MAX MAX
P1 P2 P1 P2
SQ1515 > 15 mH 16 22 22 3.5 0,8 12,8 10 8 7 1.5 60
SQ1515 > 20 mH 16 22 22 3.5 0,8 12,8 10 8 7 1.2 60
SQ1515 > 25mH 16 22 22 3.5 0,8 12,8 10 8 7 1.2 60
SQ1515 > 15 mH 18 22 14 3.5 0,8 16,8 12,8 - - 1.5 60
SQ1515 > 20 mH 18 22 14 3.5 0,8 16,8 12,8 - - 1.2 60
SQ1515 > 25mH 18 22 14 3.5 0,8 16,8 12,8 - - 1.2 60
SQ1615 > 15 mH 16 22 23 3.5 0,8 12,8 10 8 7 1.5 65
SQ1615 > 20 mH 16 22 23 3.5 0,8 12,8 10 8 7 1.2 65
SQ1615 > 25mH 16 22 23 3.5 0,8 12,8 10 8 7 1.2 65
SQ1615 > 15 mH 18 22 14 3.5 0,8 16,8 12,8 - - 1.5 65
SQ1615 > 20 mH 18 22 14 3.5 0,8 16,8 12,8 - - 1.2 65
SQ1615 > 25mH 18 22 14 3.5 0,8 16,8 12,8 - - 1.2 65
SQ1918 > 12mH 15 25 26 4 0,8 12,8 10 10 10 2.0 180
SQ1918 > 20 mH 15 25 26 4 0,8 12,8 10 10 10 1.5 180
SQ1918 > 30mH 15 25 26 4 0,8 12,8 10 10 10 1.2 180
SQ1918 > 12mH 22 24 13 4 0,8 16,8 15 - - 2.0 180
SQ1918 > 20 mH 22 24 13 4 0,8 16,8 15 - - 1.5 180
SQ1918 > 30mH 22 24 13 4 0,8 16,8 15 - - 1.2 180
SQ2418 > 12mH 15 24 32 4 0,8 12.5 10 - - 2.5 250
SQ2418 > 20 mH 15 24 32 4 0,8 12.5 10 - - 1.8 250
SQ2418 > 30mH 15 24 32 4 0,8 12.5 10 - - 1.5 250
SQ2418 > 12mH 22 26 15 4 0,8 16,8 15 - - 2.5 250
SQ2418 > 20 mH 22 26 15 4 0,8 16,8 15 - - 1.8 250
SQ2418 > 30mH 22 26 15 4 0,8 16,8 15 - - 1.5 250
SQ2724 > 7mH 18 30 38 4 0,8 4 PINY - - 3.5 280
SQ2724 > 15 mH 18 30 38 4 0,8 4 PINY - - 2.5 280
SQ2724 > 20 mH 18 30 38 4 0,8 4 PINY - - 1.8 280
SQ2724 > 7mH 25 31 18 4 0,8 16,8 16,8 - - 3.5 280
SQ2724 > 15 mH 25 31 18 4 0,8 16,8 16,8 - - 2.5 280
SQ2724 > 20 mH 25 31 18 4 0,8 16,8 16,8 - - 1.8 280
SQ2820 > 7mH 16 30 38 4 0,8 4 PINY - - 2.0 300
SQ2820 > 20 mH 16 30 38 4 0,8 4 PINY - - 2.5 300
SQ2820 > 30mH 16 30 38 4 0,8 4 PINY - - 5.0 300
SQ2820 > 7mH 28 35 18 4 0,8 16,8 16,8 - - 2.0 300
SQ2820 > 20 mH 28 35 18 4 0,8 16,8 16,8 - - 2.5 300
SQ2820 > 30mH 28 35 18 4 0,8 16,8 16,8 - - 5.0 300
SQ3126 > 8mH 22 34 38 4 0,9 18 16 - - 8.0 400
SQ3126 > 8mH 22 34 38 4 0,9 18 16 - - 5.0 400
SQ3126 > 10 mH 22 34 38 4 0,9 18 16 - - 3.5 400
SQ3126 > 25mH 22 34 38 4 0,9 18 16 - - 3) 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16,8 - - 8.0 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16,8 - - 5.0 400
SQ3126 > 10 mH 28 35 18 4 1.0 20 16,8 - - 3.5 400
SQ3126 > 25mH 28 35 18 4 1.0 20 16,8 - - 3) 400
SQ4391 > 12mH - - - - - - - - - 7 600
SQ4391 > 12mH 28 45 16 4 1.0 39 21 - - 7 600

FUNKCJE:

  • Napięcie znamionowe (V): od 85 do 265 V AC, 50/60 Hz
  • Współczynnik obrotów: n1: n2 = 1: 1
  • Rezystancja izolacji: min 100mΩ przy 500DC
  • Wzrost temperatury: maks. 50 ° C
  • Zamiennik dla: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidalne cewki indukcyjne
  • Wysokoprądowy, mały profil, wysoka wydajność z efektem skórnym wysokiej częstotliwości płaskiego drutu, gęstość prądu jednostkowego może osiągnąć 1,5-2 razy okrągły drut miedziany, a objętość będzie 0,5-1,0 razy mniejsza w tych samych warunkach
  • Niższy współczynnik temperatury, tylko wokół uzwojenia raz-warstwowego, idealna wydajność radiatora, wzrost temperatury jest znacznie niższy niż cewki toroidalnej
  • Pojemność zwrotna jest mniejsza niż rdzeń toroidalny, wysoka wytrzymałość izolacji i wysoka niezawodność
  • Zamknięty rdzeń magnetyczny
  • Użyj płaskiego drutu, poprawiając współczynnik miejsca
  • Uzwojenie jednofazowe, co znacznie zmniejsza pojemność błądzącą
  • Tłumienie EMI jest doskonałe
  • W pełni automatyczne uzwojenie, schludny układ linii, bez nakładania się, wysoka wydajność produkcji, niski nakład pracy

PODANIE:

  • Komputer osobisty
  • Przełączanie zasilania, adaptera i UPS
  • Produkty komputerowe
  • płyta DVD
  • Zasilacz LED
  • Telewizor LCD i monitor Wyświetla płyty zasilające
  • Produkty elektryczne i ładowarki, drukarki

Uwagi: Dostosowane jest dostępne
