Szczegóły Produktu:
Zapłata:
|
| Dane wejściowe: | 0A-1000A | dane wyjściowe: | 0,333 VAC lub 0–5 A. |
|---|---|---|---|
| Skala: | 10% In-130% In | Precyzja: | 0,2、0,5、1,0 |
| Główny materiał: | Permalloy | dostosować: | Tak |
| High Light: | podzielony rdzeń ct,przekładnik prądowy typu split core |
||

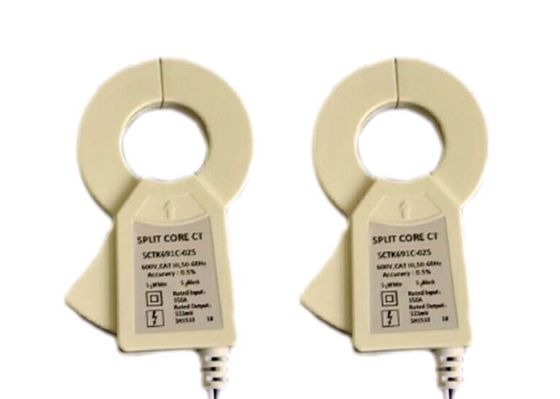

Przekładnik prądowy z dzielonym rdzeniem serii SCTK691C z zakresem prądu od 0mA do 1000A Prąd jednofazowy
Seria SCTK691C to przekładniki prądowe z zaciskami, CT można montować na istniejących panelach, takich jak centra sterowania lub centra obciążenia, w celu pomiaru lub monitorowania mocy. Te CT mogą być montowane bez usuwania kabli w celu ułatwienia instalacji
Funkcje:
Aplikacje:
Parametr elektryczny
| Częstotliwość | 50–2,5 kHz |
| Znamionowe wejście | 0,5A-630A |
| Skala | 10% In-130% In |
| Znamionowa moc wyjściowa | 0,333 V (AC) lub 0–5 A. |
| Stosunek | ≤ ± 0,2% |
| Kąt fazowy | ≤ ± 10 min |
| Wytrzymałość dielektryczna | 5,0KV / 1mA / 1min |
| Rezystancja izolacji | DC500 V / 100 MΩ min |
Parametr mechaniczny
| Walizka | PC / UL94-V0 |
| Zwojnica | PBT |
| Struktura wewnętrzna | Żywica epoksydowa |
| Temp. Pracy | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | Terminal lub UL1015 22AWG Przewód 1,5 m |
Wybór typu
| P / N | Znamionowe wejście (ZA) | Wyjście (mA / V) | Precyzja | Wymiary (mm) | |||||
| ZA | b | do | re | mi | |||||
| SCTK691C-010 | 0,5–100 A. | 0,333 V / 0–50 mA | 0.2,0.5,1.0 | 63,0 | 25,0 | 20,0 | 10,0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0,333 V / 0-100 mA | 0.2,0.5,1.0 | 71,0 | 20,0 | 15,0 | 16,0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0,333 V / 0-200 mA | 0.2,0.5,1.0 | 87,0 | 20,0 | 15,0 | 25,0 | 52,0 | |
| SCTK691C-036 | 5-630 A. | 0,333 V / 0-200 mA / 1 A. | 0.2,0.5,1.0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5–1000 A. | 0,333 V / 0–500 mA / 1 A / 5 A. | 0.2,0.5,1.0 | 135,0 | 27,0 | 22,0 | 50,0 | 100,0 | |
Uwagi: Specyfikacje produktu można dostosować
