Szczegóły Produktu:
Zapłata:
|
| Okazuje: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 | Wejście: | 0A-3000A |
|---|---|---|---|
| częstotliwość: | 50–400 kHz | Wynik: | 0–10 V (prąd przemienny) lub 0–5 A. |
| Klasa: | 0,1, 0,2, 0,5 | Możliwość dostosowania: | tak |
| High Light: | podzielony rdzeń ct,przekładnik prądowy typu split core |
||

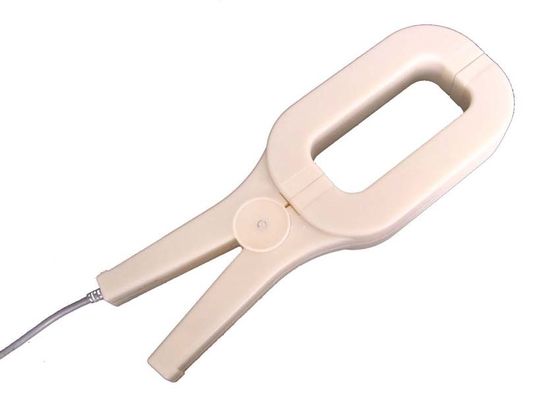

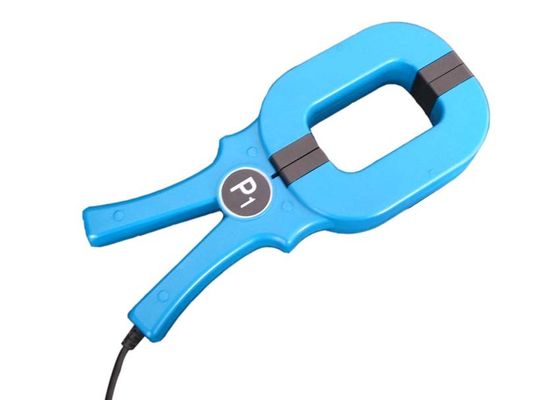

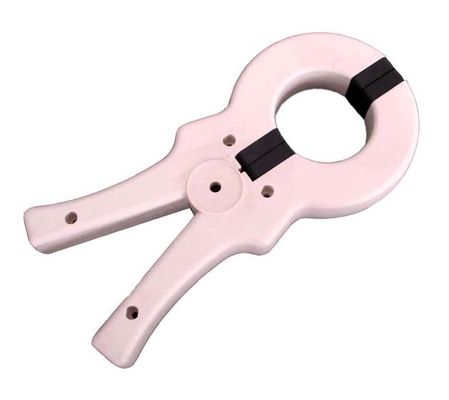

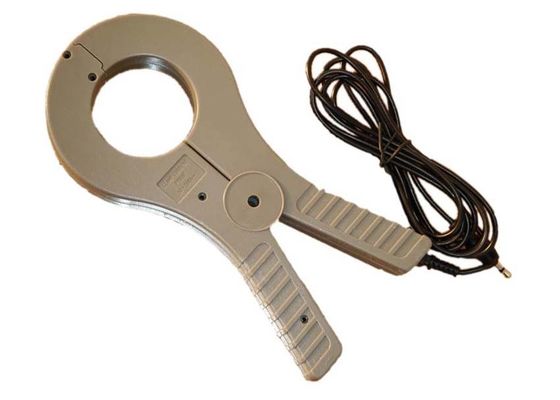

Przekładnik prądowy z dzielonym rdzeniem serii SCTK691 / 2 z zakresem prądu od 100mA do 3000A Prąd jednofazowy
Funkcje:
Specyfikacja elektryczna:
Parametr elektryczny
| Częstotliwość | 50–400 kHz |
| Znamionowe wejście | 5-3000A |
| Skala | 5% In-130% In |
| Znamionowa moc wyjściowa | 0–10 V (prąd przemienny) lub 0–5 A. |
| Stosunek | ≤ ± 0,1% |
| Kąt fazowy | ≤ ± 10 min |
| Wytrzymałość dielektryczna | 3,0 KV / 1 mA / 1 min |
| Rezystancja izolacji | DC500 V / 100 MΩ min |
Parametr mechaniczny
| Walizka | ABS / UL94-V0 |
| Zwojnica | PBT |
| Rdzeń | Stal krzemowa / Permalloy |
| Struktura wewnętrzna | Wkręt |
| Budowa | Wkręt |
| Temp. Pracy | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | Drut 1015 / 22AWG (drut dwużyłowy) 2,5 m |
Wybór typu
| P / N |
Znamionowe wejście (ZA) |
Precyzja |
Wymiary (mm) (ID-LWH) |
| SCTK691A-008 | 0-20 A. | 0,1,0,2,0,5 | 8,0–135,0–42,0–20,0 |
| SCTK691A-013 | 0–100 A. | 0,1,0,2,0,5 | 13,0–137,0–42.0–25.0 |
| SCTK691A-020 | 5–250 A. | 0,1,0,2,0,5 | 20,0–137,0–46,0–25,0 |
| SCTK691A-050 | 100-1200 A. | 0,1,0,2,0,5 | 50,0–215,0–104,0–27,0 |
| SCTK692A-085 | 100–1500 A. | 0,1,0,2,0,5 | 82,0 * 52,0–272,0–116,0–37,0 |
| SCTK692A-125 | 100–3000 A. | 0,1,0,2,0,5 | 125,0 * 52,0–327,0–116,0–37,0 |
Uwagi: Specyfikacje produktu można dostosować
