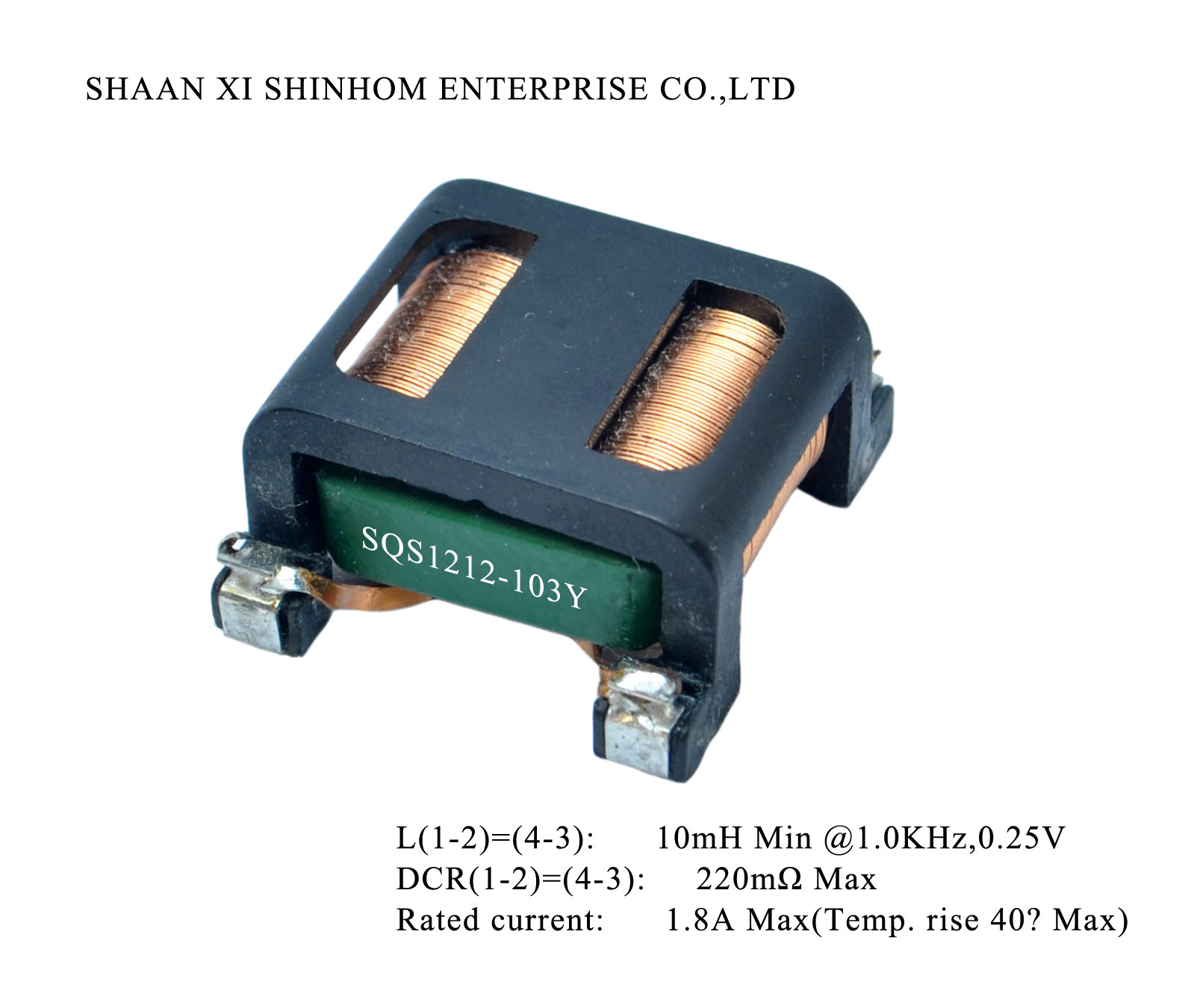

Dławik w trybie wspólnym z ferrytowym pustym kwadratowym płaskim drutem

Wysokoczęstotliwościowy płaski drut wysokoprądowy dławiki wspólne Cewka, cewka SMD, filtr

FUNKCJE:

• L (1-2) = (4-3): 10 mH min. Przy 1,0 kHz, 0,25 V.
• DCR (1-2) = (4-3): 220mΩ Maks
• Prąd znamionowy: maks. 1,8 A (wzrost temperatury maks. 40 ℃)
• Napięcie znamionowe: 250 V Maks
• Hi-Pot: 2000Vac, 60S cewka do cewki
• Temperatura pracy: od -25 ℃ do + 125 ℃
• Temperatura przechowywania: od -25 ℃ do + 100 ℃
• Zamiennik dla: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidalnych cewek indukcyjnych
• Wysoki prąd, mały profil, wysoka wydajność z efektem skóry o wysokiej częstotliwości płaskiego drutu, gęstość prądu jednostkowego może osiągnąć 1,5-2 razy okrągłego drutu miedzianego, a objętość będzie 0,5-1,0 razy mniejsza w tych samych warunkach
• Niższy współczynnik temperaturowy, tylko dookoła jednokrotnego uzwojenia, doskonała sprawność radiatora, wzrost temperatury jest dużo niższy niż w przypadku cewki toroidalnej
• Pojemność międzyzwojowa jest mniejsza niż rdzenia toroidalnego, wysoka wytrzymałość izolacji i wysoka niezawodność
• Zamknięta konstrukcja rdzenia magnetycznego
• Użyj płaskiego drutu, poprawiając współczynnik przestrzeni
• Uzwojenie jednofazowe, a tym samym radykalne zmniejszenie pojemności rozproszonej
• Tłumienie EMI jest doskonałe
• W pełni automatyczne nawijanie, schludny układ linii, brak zachodzenia na siebie, wysoka wydajność produkcji, niewielka siła robocza

PODANIE:

• Komputer osobisty
• Zasilacz impulsowy, adapter i UPS
• Produkty komputerowe
• Zasilacz LED
• Telewizor LCD i monitor wyświetla tablice zasilające
• Konsumenckie produkty elektryczne i ładowarki, drukarki

Uwagi: Dostosowane jest dostępne
