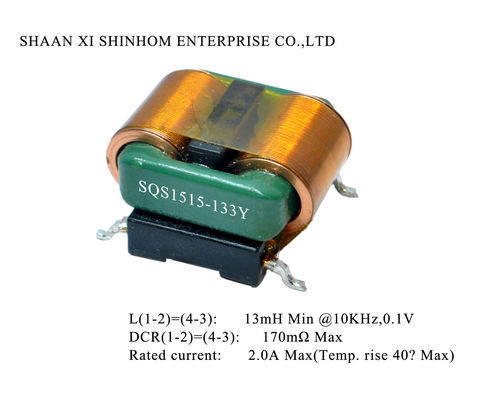

Poziome filtry SMD RoHS 250V Dławik trybu wspólnego

RoHS 250V Horizontal SMD Filters Common Mode Choke
RoHS 250V Horizontal SMD Filters Common Mode Choke

Duży Obraz :  Poziome filtry SMD RoHS 250V Dławik trybu wspólnego Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: SQS1515
Zapłata:
Minimalne zamówienie: negocjacja
Cena: Negotiation
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T / T
Możliwość Supply: 1000000 / MIESIĄC
Szczegółowy opis produktu
Instalacja: SMD Tryb: Dławik w trybie wspólnym
Rdzeń: Ferrytowy pusty kwadrat Zwyczaj: tak
Proces nawijania: Poziomy temperatura robocza: -25ºC do + 105ºC
High Light:

Filtry SMD dławik w trybie wspólnym

,

dławik w trybie wspólnym 250 V

,

dławik w trybie wspólnym poziomym

Dławik wysokiej częstotliwości, cewki indukcyjne z płaskim drutem, wysokoprądowe dławiki w trybie wspólnym Cewka, cewka SMD, filtr SMD





FUNKCJE:

  • L (1-2) = (4-3): 13 mH min przy 1,0 kHz, 0,25 V.
  • DCR (1-2) = (4-3): 170mΩ Maks
  • Prąd znamionowy: 2,0 A maks. (Wzrost temperatury maks. 40 ℃)
  • Napięcie znamionowe: 250 V Maks
  • Hi-Pot: 1500Vac, 3mA, 3S cewka do cewki
  • Temperatura pracy: od -25 ℃ do + 105 ℃
  • Temperatura przechowywania: od -25 ℃ do + 85 ℃
  • Tłumienie EMI jest doskonałe
  • Zamiennik dla: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidalnych cewek indukcyjnych
  • Wysoki prąd, mały profil, wysoka wydajność z efektem skóry o wysokiej częstotliwości płaskiego drutu, gęstość prądu jednostkowego może osiągnąć 1,5-2 razy okrągłego drutu miedzianego, a objętość będzie 0,5-1,0 razy mniejsza w tych samych warunkach
  • Niższy współczynnik temperaturowy, tylko dookoła jednokrotnego uzwojenia, doskonała sprawność radiatora, wzrost temperatury jest dużo niższy niż w przypadku cewki toroidalnej
  • Pojemność międzyzwojowa jest mniejsza niż rdzenia toroidalnego, wysoka wytrzymałość izolacji i wysoka niezawodność
  • Uzwojenie jednofazowe, a tym samym radykalne zmniejszenie pojemności rozproszonej



PODANIE:

  • Telewizor LCD i monitor wyświetla tablice zasilające
  • Konsumenckie produkty elektryczne i ładowarki, drukarki
  • Komputer osobisty
  • Zasilacz impulsowy, adapter i UPS
  • Produkty komputerowe
  • Zasilacz LED



Parametry elektryczne

Specyfikacja Indukcyjność
MIN
1 KHZ 0,25 V.
Prąd (A)
MAX
SQS1515 > 13mH 2.0

SQS1515

> 15mH 1.5
SQS1515 > 20mH 1.2
SQS1515 > 25mH 1.2
SQS1515 > 15mH 1.5
SQS1515 > 20mH 1.2
SQS1515 > 25mH 1.2





Przyrząd pomiarowy



     Poziome filtry SMD RoHS 250V Dławik trybu wspólnego 0





      Poziome filtry SMD RoHS 250V Dławik trybu wspólnego 1





      Poziome filtry SMD RoHS 250V Dławik trybu wspólnego 2



Uwagi: Dostosowane jest dostępne

Poziome filtry SMD RoHS 250V Dławik trybu wspólnego 3
