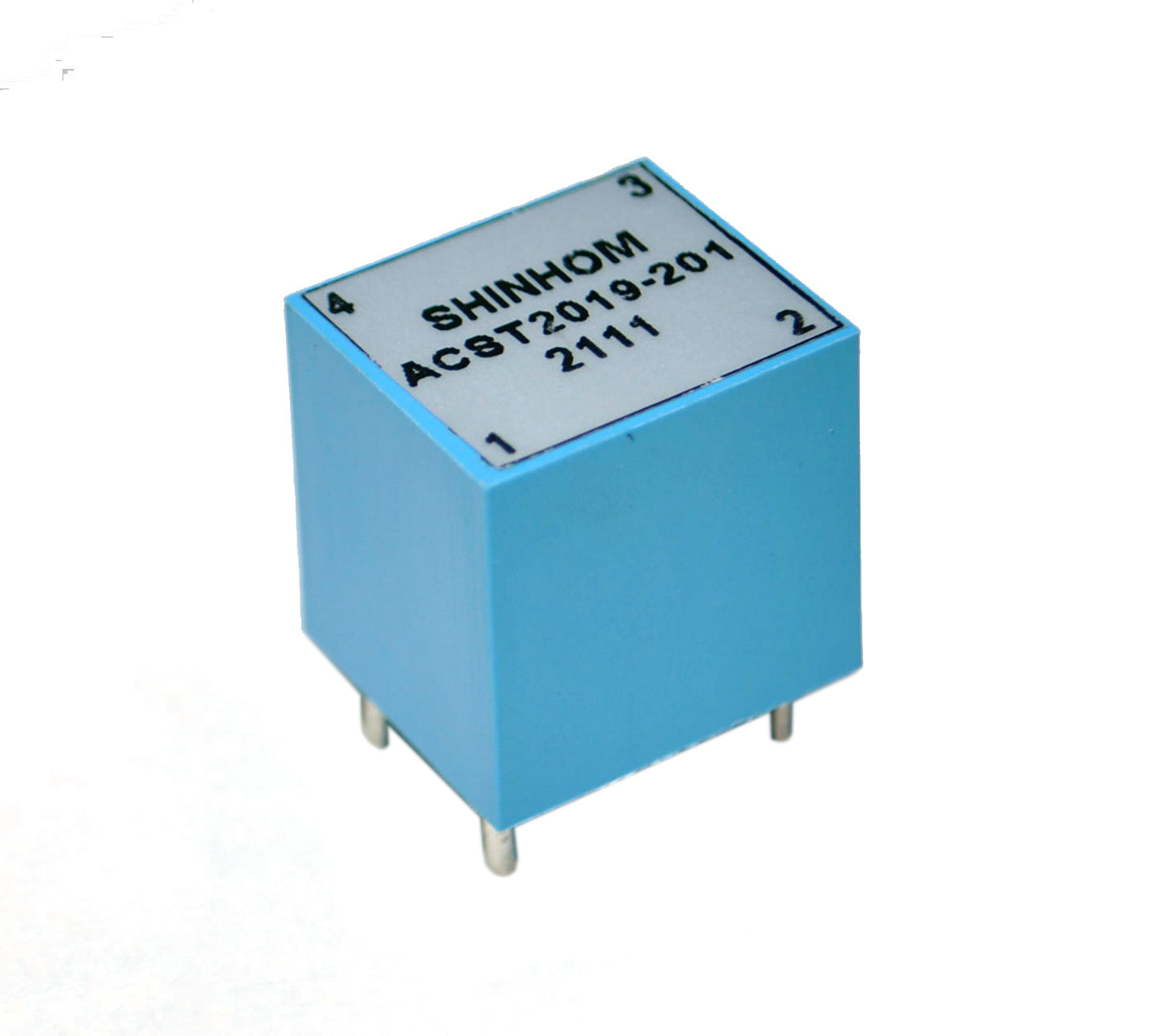

Transformator prądu z enkapsulacją epoksydową 38A 10kHz

Wysokoprecyzyjne przekładniki prądowe do montażu na płytce drukowanej serii ACST2019 z dostępnym maksymalnym zakresem prądu do 38A

FUNKCJE:

• Zakres częstotliwości: od 10 kHz do 1 MHz
• Zaprojektowany do użytku z zasilaczami impulsowymi
• Te transformatory wykrywające prąd są przeznaczone do
• Spełnij wymagania specyfikacji UL / CSA / IEC 60950 wzmocnionej izolacji i zapewnij 3 mm upływu / prześwit między uzwojeniem pierwotnym i wtórnym.Nawijanie do nawijania
• Wzmocniona izolacja zgodnie z IEC 380
• Konstrukcja z obudową epoksydową
• Materiały spełniają wymagania UL94V-0
• Spełnia wymagania dotyczące izolacji IEC950
• 3750 Vrms napięcie przebicia z pierwotnego do wtórnego
• Zakres prądu: maksymalnie do 38A
• Stosunek obrotów: 1:50, 1: 100, 1: 200, 1: 300 dostępne
• Temperatura pracy: od -40 do 85 ° C
• Przekładniki prądowe wysokiej częstotliwości do zastosowań SMPS
• Przekładniki prądowe ferrytowe o wysokiej przepuszczalności
• Niskoprofilowe przekładniki prądowe
• Przekładniki prądowe do montażu na płytce drukowanej
• Niezawodne transformatory liniowe
• Wiele różnych rodzajów konstrukcji i stylów do wyboru.
• Wykonane na zamówienie są mile widziane.

UWAGA:

• Indukcyjność jest dla strony wtórnej, mierzona przy 15,75 kHz, 1 Vrms.
• Iloczyn czasu woltowego jest dla wtórnego, oparty na 2000 Gaussów.
• Wartość rezystancji końcowej (RT) jest oparta na wyjściu 1 wolta
• z 35 amperami przepływającymi przez źródło pierwotne. zmienne zakończenie
• rezystancja zwiększa lub zmniejsza napięcie wyjściowe / amper
• zgodnie z następującym równaniem: RT = Vout × Nsec / Iin.
• Maksymalny użyteczny szczytowy prąd wykrywania (IPK) zależy od
• wzrost temperatury lub nasycenie rdzenia, które należy ocenić
• warunków pracy.
• Zakres temperatury otoczenia: od -40 ℃ do + 85 ℃.
• Specyfikacje elektryczne przy 25 ℃.

Uwagi: Specyfikacje produktu można dostosować
