Szczegóły Produktu:
Zapłata:
|
| Zakres prądu: | 0 ~ 300A | Wynik: | 0–5 A. |
|---|---|---|---|
| Klasa: | 0,5 | Okno wewnętrzne: | 32,0 mm |
| Zakres testowy: | 1~120% | Możliwość dostosowania: | tak |
| High Light: | Toroidalny czujnik prądu z dzielonym rdzeniem,czujnik prądu z dzielonym rdzeniem Permalloy,czujnik z dzielonym rdzeniem DC500V |
||

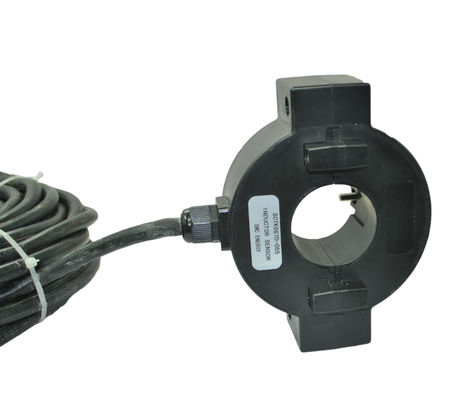

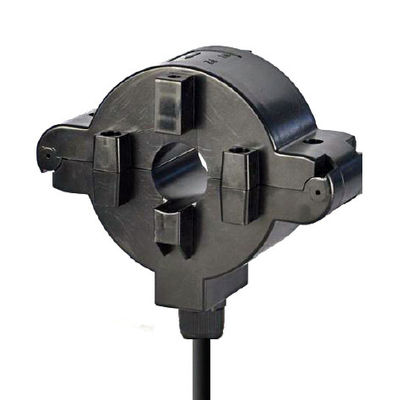

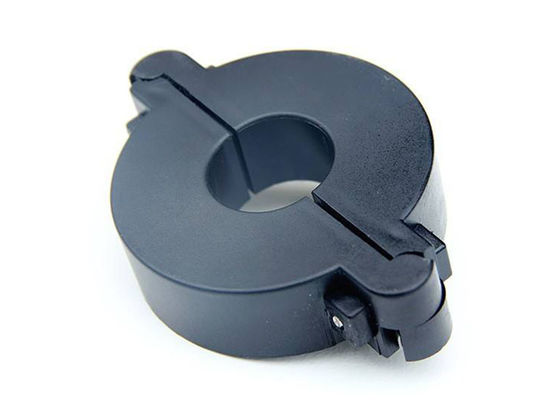

Seria SCTK667D 300A/5A Niskonapięciowy toroidalny czujnik prądu z dzielonym rdzeniem
Przekładniki prądowe z dzielonym rdzeniem zostały specjalnie zaprojektowane, aby ułatwić ich instalację w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kablowego lub szynowego.Wewnętrzny precyzyjny rezystor umieszczony na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie bezpieczne napięcie wyjściowe.Zastosuj do pomiaru prądu, monitorowania i ochrony instalacji i urządzeń elektrycznych. Pomiar prądu i mocy silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, sprzętu klimatyzacyjnego i systemu sterowania automatyką.Urządzenie monitorujące prąd, moc i energię.Urządzenie zabezpieczające przekaźnik.
Cechy:
Parametr elektryczny
| Częstotliwość | 50-60Hz |
| Znamionowe wejście | 5A-300A |
| Skala | 1%w-120%w |
| Znamionowa moc wyjściowa | 0-5A |
| Stosunek | ≤± 0,1％ |
| Kąt fazowy | ≤ ± 30 min |
| Wytrzymałość dielektryczna | 2,5 kV/1 mA/1 min |
| Rezystancja izolacji | DC500V/100MΩmin |
Parametr mechaniczny
| Sprawa | PC /UL94-V0 |
| Zwojnica | PC |
| Rdzeń | Permalloy |
| Struktura wewnętrzna | epoksydowe |
| Budowa | Wiązanie |
| Temperatura pracy | －25℃～＋75℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | Przewód UL1015 22AWG (drut skręcony) 2,5m |
Wybór typu
| Nr części | Znamionowe wejście (A) | Wyjście (A) | Precyzja | Wymiary okna (mm) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0,5,1,0,3,0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0,5,1,0,3,0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0,5,1,0,3,0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0,5,1,0,3,0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0,5,1,0,3,0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0,5,1,0,3,0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0,5,1,0,3,0 | 100 | |
Uwagi: Specyfikacje produktu można dostosować
