| Zakres prądu: | 0~2000A | Wynik: | 0-5A lub 0-10Vac |
|---|---|---|---|
| Klasa: | 0,5 | Okno wewnętrzne: | ≥50,0 mm |
| Zakres testowy: | 1~130% | Możliwość dostosowania: | tak |
| High Light: | Przekładnik prądowy z dzielonym rdzeniem CT,przekładnik prądowy z dzielonym rdzeniem 10Vac,przekładnik prądowy CT z żywicy epoksydowej |
||

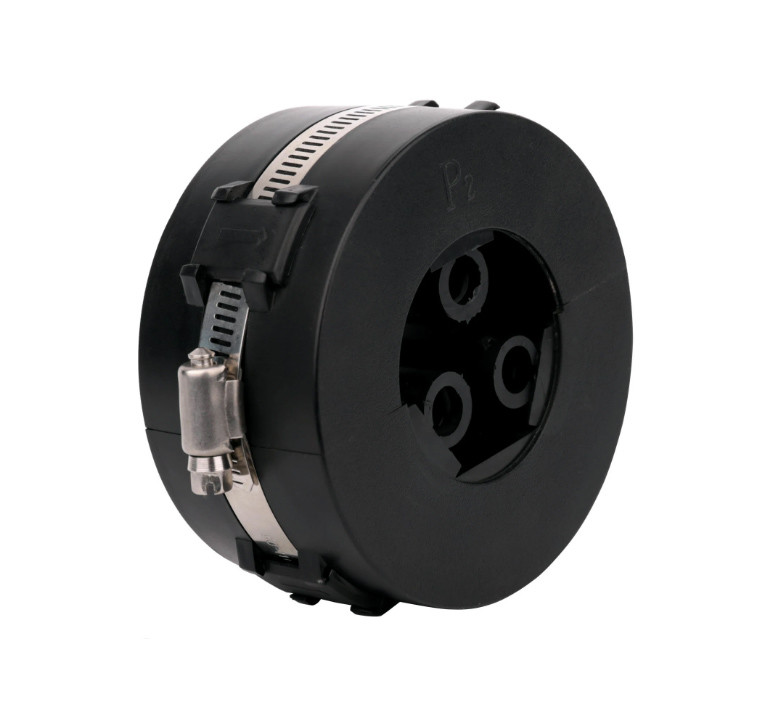

Seria SCTK667C Wysokonapięciowy czujnik prądu z dzielonym rdzeniem o wysokiej częstotliwości

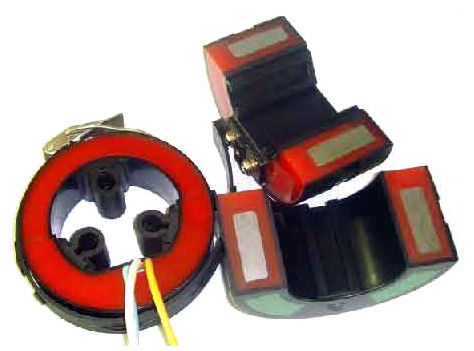

Przekładnik prądowy z dzielonym rdzeniem serii SCTK667C jest odpowiedni do pomiaru prądu i ochrony mikrokomputerowej urządzeń elektrycznych w systemie zasilania 10KV i 35KV AC.Jest szeroko stosowany w kompaktowych, w pełni izolowanych rozdzielnicach sieci pierścieniowych, takich jak ABB-SafeRing/SafePlus... i rozdzielnicach kablowych.Transformator można zainstalować bezpośrednio na przewodach wlotowych i wylotowych.Plasterek jest importowanym materiałem silikonowym.Półokrągły rdzeń pierścieniowy i uzwojenia wtórne są zalewane próżniowo izolowaną żywicą.
Cechy:
Parametr elektryczny
| Częstotliwość | 50-500Hz |
| Znamionowe wejście | 5A-1200A |
| Skala | 1%w-130%w |
| Znamionowa moc wyjściowa | 0-5A lub 0-10VAC |
| Stosunek | ≤± 0,2％ |
| Kąt fazowy | ≤ ± 10 min |
| Wytrzymałość dielektryczna | 5KV/1mA/1min |
| Rezystancja izolacji | DC500V/100MΩmin |
Parametr mechaniczny
| Sprawa | PC /UL94-V0 |
| Zwojnica | PBT |
| Rdzeń | Stal krzemowa |
| Struktura wewnętrzna | epoksydowe |
| Budowa | Wiązanie |
| Temperatura pracy | －25℃～＋75℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | Przewód UL1015 22AWG (drut skręcony) 1,0 m |
Wybór typu
| Nr części |
Znamionowe wejście (A) |
Wyjście (A) | Precyzja | A (mm) | |
| SCTK667C-6432 |
0-1200A |
1A/5A |
0,2,0,5,1,0 |
64 |
|
| SCTK667C-5052 |
0-1000A |
1A/5A |
0,2,0,5,1,0 |
50 |
|
| SCTK667C-50105 |
0-1000A |
1A/5A |
0,2,0,5,1,0 |
50 |
|
| SCTK667C-9632 |
0-2000A |
1A/5A |
0,2,0,5,1,0 |
96 |
|
| SCTK667C-5550 |
0-1000A |
1A/5A |
0,2,0,5,1,0 |
55 |
|
Uwagi: Specyfikacje produktu można dostosować
