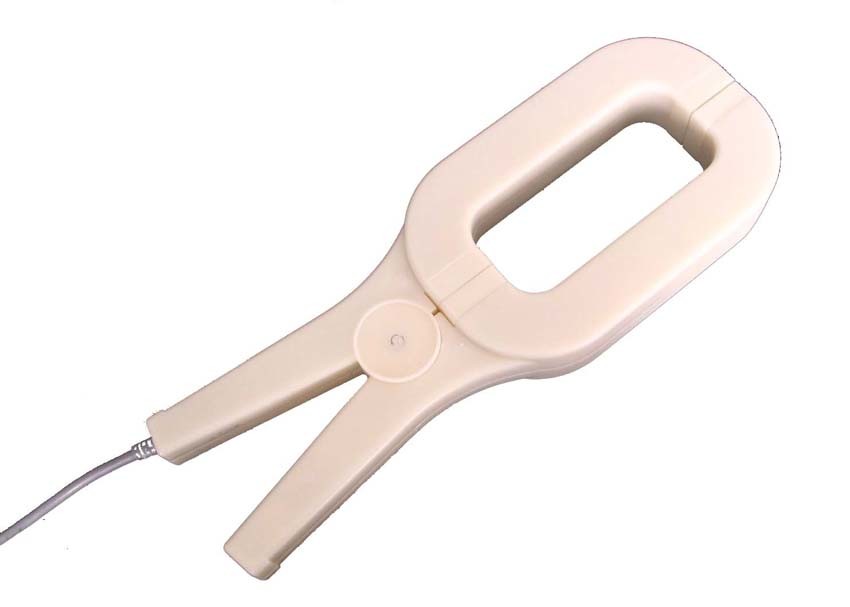

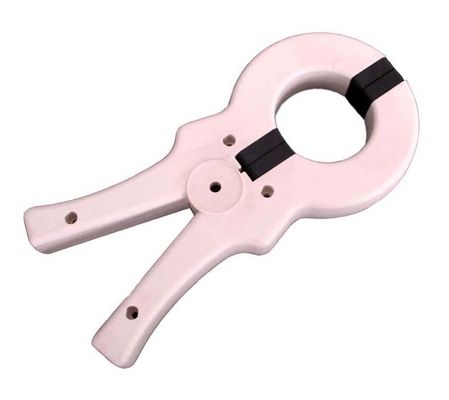

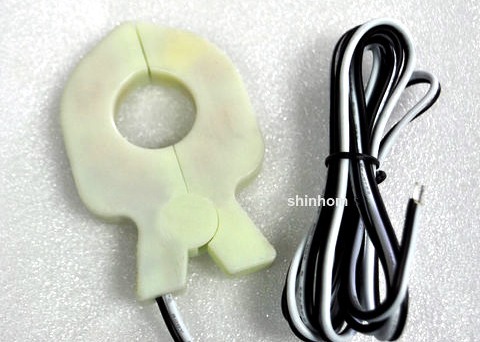

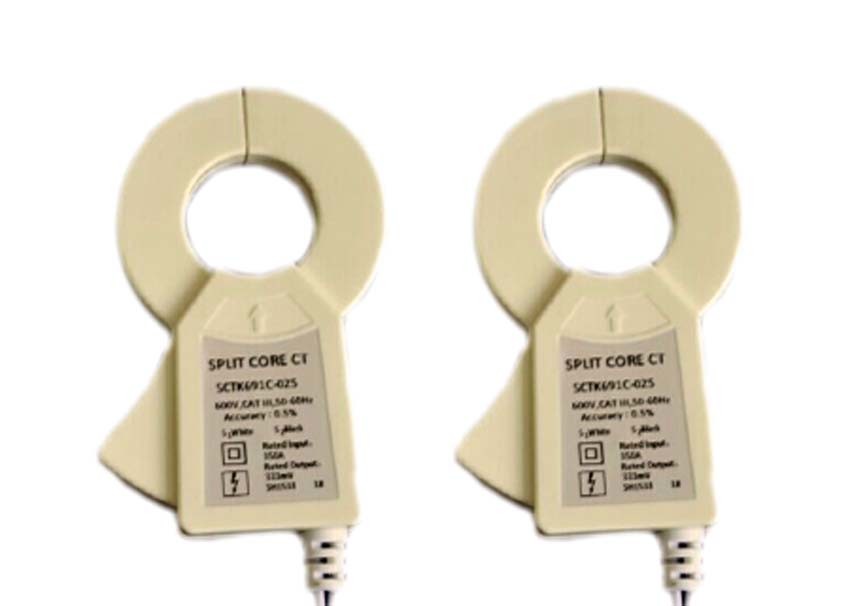

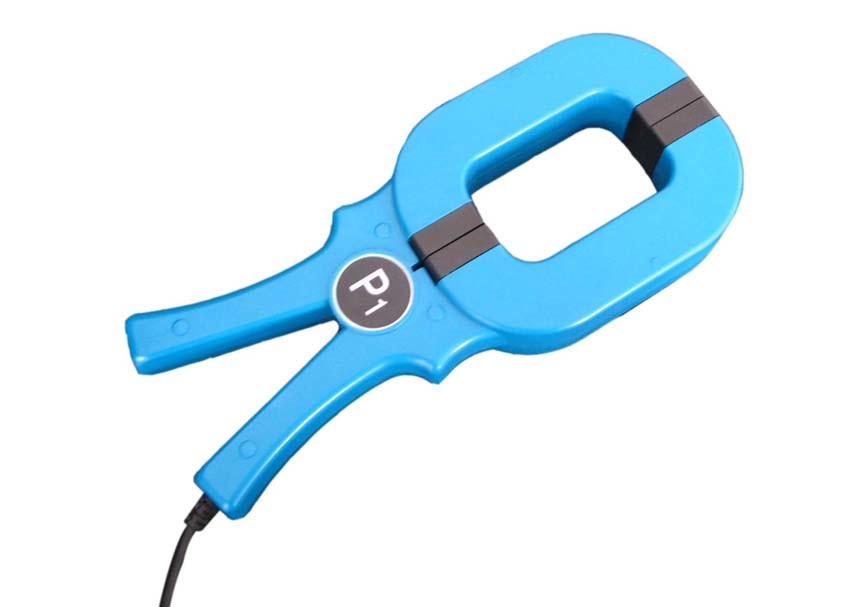

Przekładnik prądowy z dzielonym rdzeniem o wysokiej precyzji, wejście 200A

Przekładnik prądowy z dzielonym rdzeniem z wejściem od 5 do 200 A, precyzyjny cęgowy transformator prądowy

Przekładniki prądowe z dzielonym rdzeniem są zaprojektowane do szybkiej i łatwej instalacji.Konstrukcja z dzielonym rdzeniem umożliwia bezdotykowe pomiary prądu poprzez indukcję pola magnetycznego bez rozłączania obwodów kabli do instalacji przekładników prądowych.Ta metoda umożliwia bezpieczniejszy, łatwiejszy i przenośny pomiar prądu.


Cechy:

1. Zakres testowy: wejście od 5 do 200A AC, wyjście 0-66,67mA
2. Konstrukcja z dzielonym rdzeniem, bezpieczna, łatwa w instalacji, przenośna
3. Szerokie okno wewnętrzne, umożliwiające mocowanie dużych kabli lub szynoprzewodów
4. Rozmiar serii otworów testowych Przekładnik prądu przemiennego AC,
5. Przekładnik prądowy z dzielonym rdzeniem z przeplecioną konstrukcją złącza i zawiasu
6. Szeroka gama rozmiarów, aby pomieścić wszystkie istniejące instalacje

Aplikacje:

1. Linie elektryczne i urządzenia do pomiaru, sterowania i ochrony prądu
2. Mierzy przepływ prądu przemiennego do silników elektrycznych, oświetlenia, urządzeń klimatyzacyjnych itp
3. Kompatybilny z kontrolą temperatury HVAC, zarządzaniem energią, systemami automatyki budynkowej

Parametr elektryczny:
Stosunek obrotów: 1:3000
Napięcie znamionowe: maks. 1000 V
Częstotliwość: 50-60Hz
Znamionowe wejście: 0-200A
Znamionowa moc wyjściowa: 0-66,67mA
Obciążenie: 4,5 Ω
Maksymalny zakres pomiarowy: 5% ~ 120% wejście znamionowe 200A
Klasa dokładności: 0,5
Błąd fazy: ≤3 ° @ 5% ~ 120% znamionowe wejście 200 A
Wytrzymałość dielektryczna: uzwojenie 2,5KV/50Hz/1min do obudowy
Rezystancja izolacji: DC500V/100MΩmin
Temperatura pracy: -25 ℃ do + 75 ℃
Temperatura przechowywania: -40 ℃ do + 85 ℃
Parametr mechaniczny:
Obudowa: PC /UL94-V0
Szpulka: PBT
Rdzeń: Permalloy
Struktura wewnętrzna: epoksydowa
Konstrukcja: Krawat
Temperatura pracy: －25℃～＋75℃
Wilgotność pracy: ≤85%
Połączenie wyjściowe: przewód UL1015 22AWG (drut skrętkowy) 2,0 m

Uwagi: Specyfikacje produktów można dostosować
