Szczegóły Produktu:
Zapłata:
|
Wejście: | 0A-3000A | Wynik: | 0–10 V (prąd przemienny) lub 0–5 A. |
---|---|---|---|
częstotliwość: | 50–400 kHz | Okazuje: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 |
Klasa: | 0,1, 0,2, 0,5 | Możliwość dostosowania: | tak |
High Light: | dzielony rdzeń ct,przekładnik prądowy typu split core |

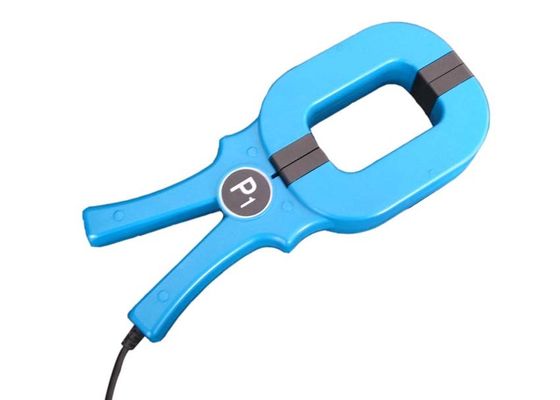

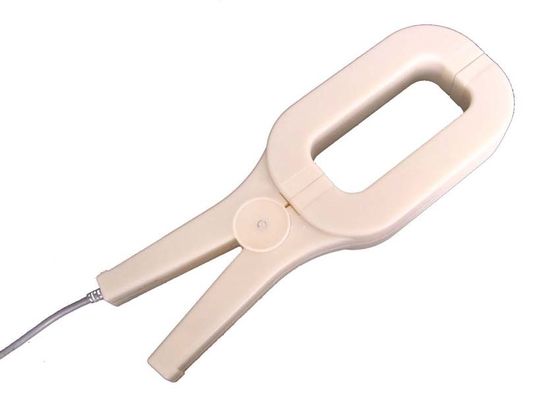

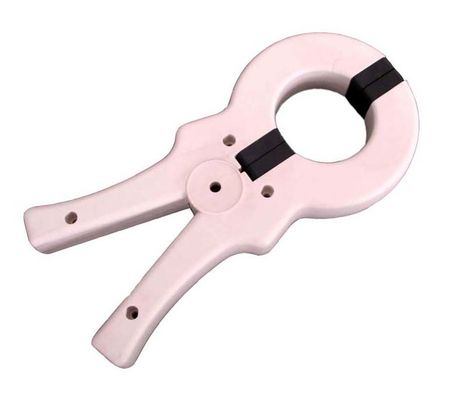

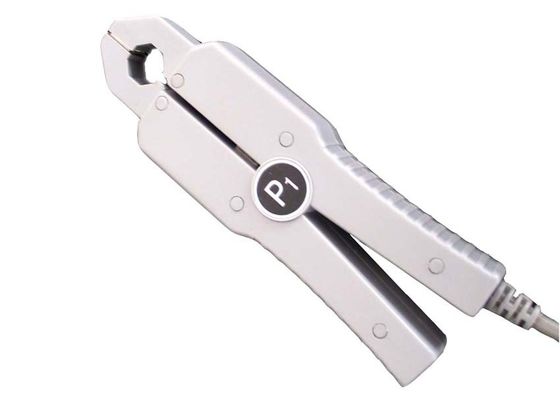

Zaciskowy przekładnik prądowy z dzielonym rdzeniem SCTK691 / 2 o zakresie prądu 100mA do 3000A Jednofazowy test prądu
Zmodernizowany przekładnik prądowy serii SCTK691 / 2 został specjalnie zaprojektowany, aby ułatwić instalację w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej. Pozwala zaoszczędzić czas i koszty instalacji.
Funkcje:
Aplikacje:
Parametr elektryczny
Częstotliwość | 50-400 KHz |
Wejście znamionowe | 5-3000A |
Skala | 5% In-130% In |
Znamionowa moc wyjściowa | 0-10V (AC) lub 0-5A |
Stosunek | ≤ ± 0,1% |
Kąt fazowy | ≤ ± 10 min |
Wytrzymałość dielektryczna | 3,0KV / 1mA / 1min |
Rezystancja izolacji | DC500V / 100MΩmin |
Parametr mechaniczny
Walizka | ABS / UL94-V0 |
Zwojnica | PBT |
Rdzeń | Stal krzemowa / Permalloy |
Struktura wewnętrzna | Wkręt |
Budowa | Wkręt |
Temp | -25 ℃ ~ + 75 ℃ |
Wilgotność pracy | ≤85% |
Połączenie wyjściowe | Drut 1015 / 22AWG (drut skręcony) 2,5 m |
Wybierz typ
P / N | Wejście znamionowe (ZA) | Precyzja | Wymiary (mm) (ID-LWH) |
SCTK691A-008 | 0-20A | 0.1.0.2.0.5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0.1.0.2.0.5 | 13,0-137,0 - 42,0 - 25,0 |
SCTK691A-020 | 5-250A | 0.1.0.2.0.5 | 20,0-137.0-46,0-25.0 |
SCTK691A-050 | 100-1200A | 0.1.0.2.0.5 | 50,0-215,0-104,0–27,0 |
SCTK692A-085 | 100-1500A | 0.1.0.2.0.5 | 82,0 * 52,0-272,0-116,0- 37,0 |
SCTK692A-125 | 100-3000A | 0.1.0.2.0.5 | 125,0 * 52,0–327,0-116,0–37,0 |
Uwagi: Specyfikacje produktu można dostosować
