HDA1931A Induktor mocy wysokiego prądu dla systemów audio wysokiej wiarygodności

W dzisiejszym szybko rozwijającym się cyfrowym krajobrazie technologii audio,Wzmacniacze klasy Dstały się głównym wyborem dla systemów audio dla konsumentów, takich jak systemy dźwiękowe samochodowe, sprzęt kina domowego i telewizory płaskich ekranów, dzięki ich wysokiej wydajności i kompaktowym rozmiarom.

Jednakże impulsy przełączania o wysokiej częstotliwości generowane na etapie wyjścia muszą być odpowiednio filtrowane, aby odtworzyć czysty sygnał dźwiękowy.HDA1931A Induktor mocy wysokiego prąduInduktory mocy nie tylko tłumią hałas przełączania, ale również bezpośrednio określają kluczowe parametry wydajności audio, takie jak:czystość sygnału, zakres dynamiczny i poziom zniekształceńNiewłaściwy wybór induktorów może uniemożliwić nawet wysokiej wydajności wzmacniacz IC osiągnięcie pełnego potencjału jakości dźwięku.

Wzmacniacze klasy D generują sygnały przełączania wysokiej częstotliwości na etapie wyjścia (zwykle200 kHz do 1 MHz) Ainduktor mocy, wraz z kondensatorem wyjściowym, tworzy filtr LC o niskim przepływie, który usuwa nośnik przełączania i rekonstruuje sygnał analogowy.

Jednakże ten proces filtrowania stawia cztery główne wymagania wobec induktoru:

Induktor musi utrzymywać stabilną indukcyjność w warunkach wysokiego przesunięcia prądu stałego, aby uniknąć nasycenia rdzenia,które bezpośrednio spowodowałyby zniekształcenie dźwięku.

Zbyt duża DCR zwiększa wzrost temperatury, zmniejsza wydajność i ogranicza maksymalną moc wyjściową systemu wzmacniacza.

Otwarte struktury magnetyczne mogą wytwarzać strumień wycieku, który może zakłócać pobliskie czułe obwody i wprowadzać niepożądany hałas, niszcząc ogólny stosunek sygnału do hałasu (SNR).

Nieliniowe właściwości magnetyczne powodują zmiany indukcji pod obciążeniem prądu, co prowadzi do zniekształceń harmonijnych, które bezpośrednio wpływają na postrzeganą jakość dźwięku i czystość dźwięku.

Jest to podstawowe zastosowanieHDA1931AJako utwardzenie wyjściowe wzmacniaczy klasy D, działa wraz z kondensatorami wyjściowymi, filtrując impulsy przełączania o wysokiej częstotliwości i odtwarzając czysty sygnał dźwiękowy.

Seria przyjmuje strukturę płaskiego drutu przez otwór (DIP), oferując wyższy współczynnik wypełnienia miedzi niż konwencjonalne konstrukcje okrągłych drutów.przy nominalnym prądzie do 18 APonadto magnetycznie osłonięta struktura ogranicza przepływ wycieków w rdzeniu, skutecznie zmniejszając promieniowane EMI i zapewniając wysokie SNR i niską wydajność dźwiękową ze zniekształceniem.

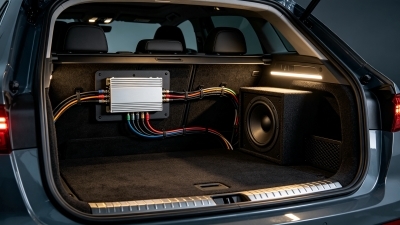

Środowiska audio w motoryzacji są bardzo wymagające, z ograniczoną przestrzeń, dużą zmiennością temperatury, wibracjami i silną interferencją elektromagnetyczną.

Kompaktny pakiet DIP serii HDA1931A jest idealny do układów PCB o ograniczonej przestrzeni.osłonięta struktura magnetycznaskutecznie przeciwdziałają zakłóceniom ze strony otaczającej elektroniki samochodowej.

W połączeniu z materiałami odpornymi na wysokie temperatury (zgodnymi zUL94 V-0 normy łatwopalności), seria ta jest odpowiednia do trudnych warunków pracy w pojeździe.

W systemach audio wielokanałowych spójność między induktorami bezpośrednio wpływa na dokładność scenerii dźwiękowej i obrazowanie przestrzenne.

Seria HDA1931A zapewnia ścisłą tolerancję indukcji (± 20%) z stabilną spójnością produkcji masowej, zapewniając doskonałe dopasowanie kanału do kanału.

To...konstrukcja osłony magnetycznejjest szczególnie ważny w kompaktowych urządzeniach, takich jak telewizory płaskich, skutecznie zapobiegając zakłóceniu przepływu przecieku przez wrażliwe obwody sterowników wyświetlaczy i moduły bezprzewodowe (np.Wi-Fi / Bluetooth), unikając w ten sposób hałasu ekranu lub pogorszenia sygnału bezprzewodowego.

W sprawieHDA1931Aoferuje cztery opcje indukcji:10 μH, 15 μH, 22 μH i 33 μH(± 20% tolerancji).Opór prądu stałego (DCR) do 4,0 mΩ, zzakres prądu znamionowego od 10 A do 18 A(w oparciu o wzrost temperatury o 40°C).dopuszczalny zakres prądu wynosi od 8 A do 12 A, zdefiniowane przez spadek indukcyjności 20~30%.

OdSilniki cyfrowe dźwiękowe klasy DOd systemów domowego kina w wersji 5.1 do telewizorów płaskichWytwarzacze mocy wysokiego prądu serii HDA1931AZapewniają niezawodne podstawy podstawowych komponentów dla systemów dźwiękowych o wysokiej wiarygodności.konstrukcja zwojowa z płaskich drutów,konstrukcja osłonięta magnetycznie,ultra niskie DCR, orazwydajność szerokofrekwencyjna, seria jest zaprojektowana tak, aby spełniać wymagające wymagania nowoczesnych scen audio.

Dla inżynierów projektujących wysokiej wydajności systemy dźwiękowe klasy D wybór serii HDA1931A oznacza:

• ️ Mniejsze zniekształcenie i czystsze odtwarzanie dźwięku

• Wzrost wydajności systemu i zmniejszenie strat cieplnych

• ️ Poprawa wydajności EMI i uproszczone wyzwania związane z projektowaniem EMC
