Bezołowiowy dławik wysokiej częstotliwości SMD Typ cewki indukcyjnej, filtr cewki

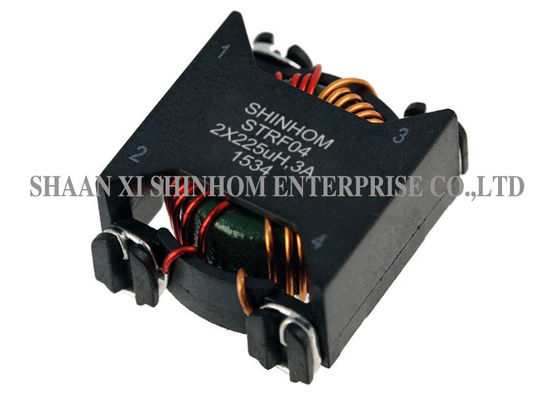

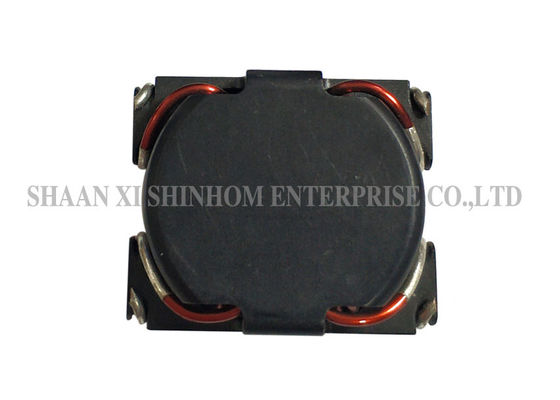

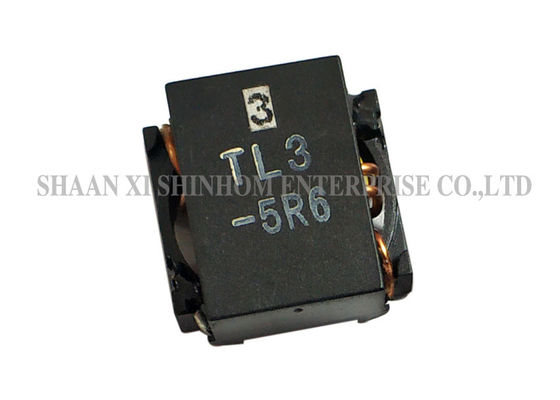

Lead Free High Frequency Choke SMD Type common mode inductor,Coil filter
Lead Free High Frequency Choke SMD Type common mode inductor,Coil filter Lead Free High Frequency Choke SMD Type common mode inductor,Coil filter Lead Free High Frequency Choke SMD Type common mode inductor,Coil filter

Duży Obraz :  Bezołowiowy dławik wysokiej częstotliwości SMD Typ cewki indukcyjnej, filtr cewki Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria STRF04
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000 / MIESIĄC
Szczegółowy opis produktu
Indukcyjność: 225uH ~ 1470uH Prąd znamionowy: 2,8 A ~ 3,3 A.
Formularz opakowania: Pudełko tekturowe Specyfikacja: RoHS / SGS / UL / ISO9001
Częstotliwość pracy: Wysoka częstotliwość typu: Dławik SMD
High Light:

dławiki toroidalne w trybie wspólnym

,

cewka wspólna

Cewka indukcyjna wysokoprądowa serii STRF04, cewka dławikowa z rdzeniem toroidalnym typu SMD z certyfikatami Ce / UL / RoHS / Reach

CECHY:

  • Indukcyjność L1, zakres L2: 225uH do 1470uH
  • Wytrzymałość dielektryczna RMS: 1000 V.
  • Prąd: 2,8 do 3,3 A.
  • Pulsacyjne dławiki SMT w trybie wspólnym
  • Testowany w 100 kHz, 0,1 VRMS
  • Parametry elektryczne w 25 ° C
  • IDC 2; na podstawie temp. (przy = 30 ° C)
  • Tolerancja: ± 20%
  • Wzrost temperatury: maksymalnie 45 ° C przy prądzie znamionowym
  • Temperatura przechowywania: od -25 do + 85 ° C
  • Temperatura pracy: od -20 do + 125 ° C
  • SMD cewka dławikowa wspólnego trybu
  • Montaż powierzchniowy
  • Cewki dławikowe CMC
  • Filtr w trybie wspólnym
  • Toroidalny cewka indukcyjna
  • Niski profil i mały rozmiar SMD
  • Nadaje się do lutowania rozpływowego
  • Cewki dławikowe wspólnego trybu RID
  • Cewki dławikowe o małym profilu
  • Cewki ferrytowe z rdzeniem toroidalnym
  • Cewki dławikowe wieloprądowe
  • Cewki dławikowe o niskiej rezystancji
  • Cewki dławikowe z rdzeniem mocy MPP / hi-flux / sendust / RF carbonyl / iron power core
  • Dla doskonałego tłumika EMI
  • Tryb wspólny niskiego DCR
  • Tryb wspólny wysokiej częstotliwości i niskiej straty
  • Magazynowanie wysokoenergetyczne
  • Odporność na ciepło lutowane: 260 ° C, 10 sekund
  • Ferrytowe cewki toroidalne CMC
  • Idealny do doskonałego tłumika EMI
  • Z filtrem trybu wspólnego
  • Zaprojektowany dla przetwornic DC / DC
  • Dostępna jest szeroka gama rozmiarów cewek i prądów znamionowych
  • Opakowanie taśmy nośnej stosowane do SMT
  • Konstrukcja ekranowana magnetycznie
  • Nadaje się do lutowania rozpływowego SMT Craft.
  • Produkty bezołowiowe, zgodne z RoHS.

WSPÓLNE ZASTOSOWANIA:

  • Urządzenia elektroniczne
  • Konwersja DC-DC (tryb pracy równoległej)
  • Izolacja / sprzęgło (transformator)
  • Filtr wejściowy (tryb szeregowy)
  • Tłumienie EMI / RFI
  • Komputery stacjonarne, laptopy, DSC i urządzenia peryferyjne
  • Konwerter DC / DC.
  • wyświetlacz LCD
  • Sprzęt telekomunikacyjny
  • Urządzenia zasilające / Produkty cyfrowe / Skaner .....

SPECYFIKACJA:

  • IDC: Temp. wzrost 40 ℃ maks
  • Test indukcyjności: HP4284A 100 kHz 0,1 V.
  • RDC: QuadTech 1880 Milliohmmeter
  • Metody lutowania: Faza pary, Reflow podczerwieni
  • Odporność na ciepło lutowania: 260 ℃ przez 10 sekund
  • Odporność na rozpuszczalniki: zgodny z MIL-STD-202E
  • Waga ------------------ 1,5 grama TYP
  • Taśma i rolka -------------- 700 / rolka

Więcej rozmiarów do wyboru

Uwaga: Specyfikacje produktu można dostosować.
