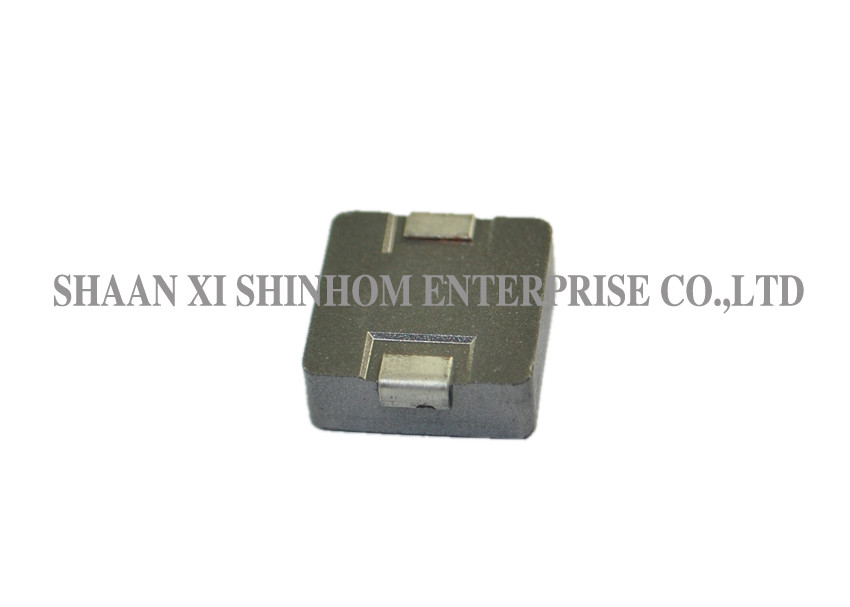

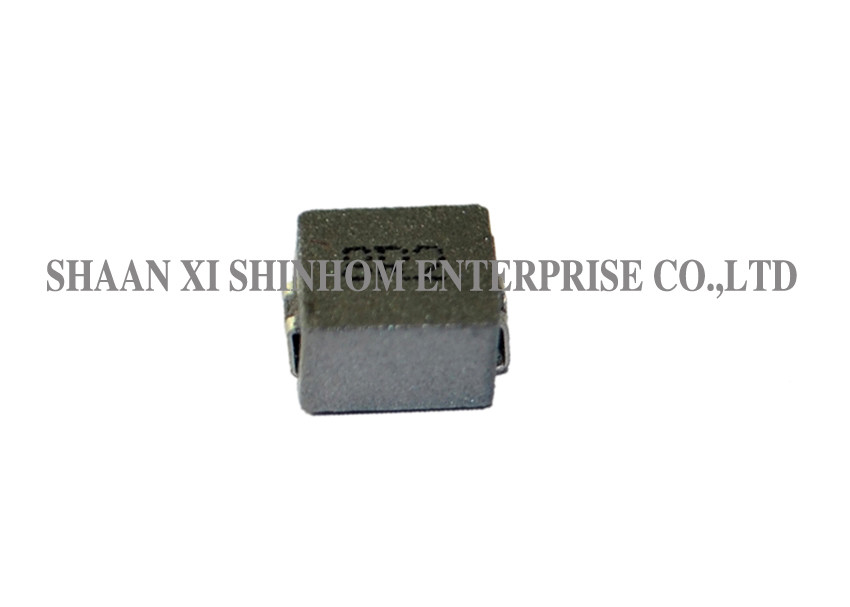

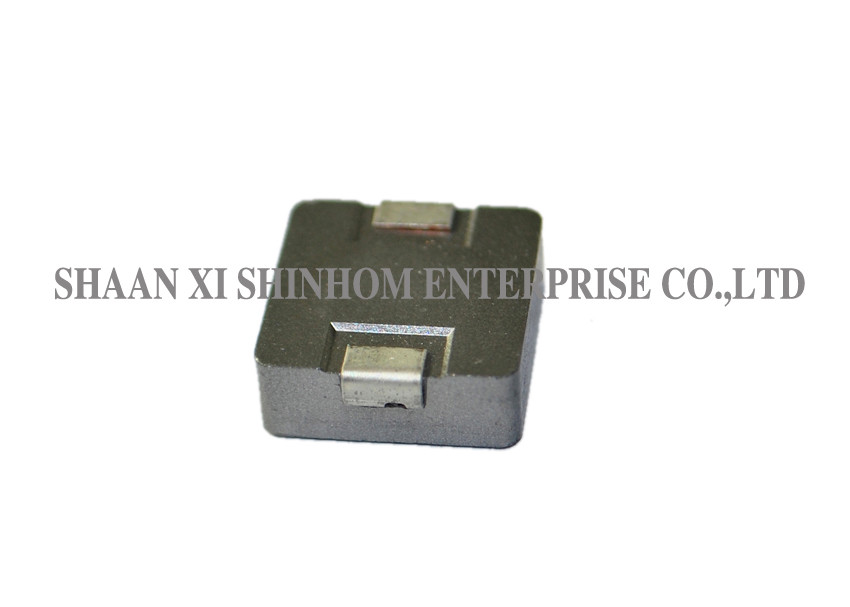

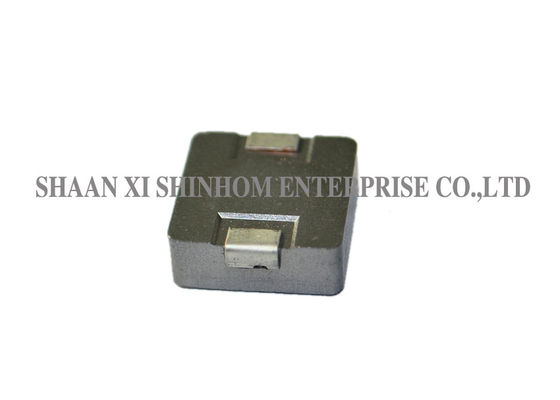

Ekranowane wysokoprądowe cewki indukcyjne, dławik mocy o wysokim natężeniu prądu SMD

FUNKCJE:

• Ekranowana konstrukcja
• Najniższa wysokość w tym śladzie pakietu.
• Ekranowana konstrukcja.
• Najniższy DCR / H w tym rozmiarze paczki.
• Obsługuje wysokie krótkotrwałe skoki prądu bez nasycenia.
• Wyjątkowo niski szum brzęczący dzięki konstrukcji kompozytowej.
• Częstotliwość do 5 MHz.

APLIKACJE:

• Aplikacje PDA / notebook / desktop / serwer
• Wysokoprądowe konwertery POL
• Niskoprofilowe, wysokoprądowe zasilacze
• Urządzenia zasilane bateryjnie
• Przetwornice DC / DC w rozproszonych systemach zasilania
• Przetwornica DC / DC dla Field Programmable Gate Array (FPGA)
• Aplikacje używane w przełączaniu zasilania
• Komputery osobiste i inny sprzęt przenośny.

UWAGI: ·

• Częstotliwość testowa: 100 kHz / 0,25 Vdc
• Przyrząd testujący: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER / Rdc: CH16502, Agilent33420A MICRO OHMMETER.
• Prąd znamionowy ciepła (Irms) spowoduje wzrost temperatury cewki o około △ T = 40 ℃ bez utraty rdzenia.
• Prąd nasycenia (Isat) spowoduje spadek L0 o około 20%
• Temperatura części (wzrost temperatury otoczenia + otoczenia) nie powinna przekraczać 125 ℃ w najgorszych warunkach pracy. Konstrukcja obwodu, komponent, rozmiar i grubość śladu PCB, przepływ powietrza i inne warunki chłodzenia wpływają na temperaturę części. Temperatura części powinna być zweryfikowana w aplikacji końcowej.
• Temperatura pracy i temperatura przechowywania: -40 ℃ - + 105 ℃.

Uwaga: Specyfikacje produktu można dostosować.
