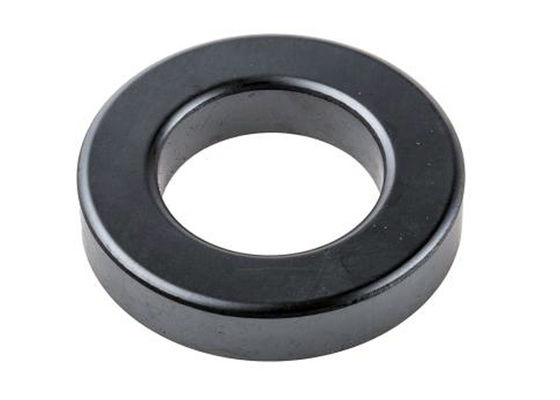

Typ toroidalny / typ G itp. Żelazne rdzenie mocy
| Część nr | AL nH / N2 | A (mm) | B (mm) | C (mm) |
| T50-26 Żółty / Biały | 33 | 12,7 ± 0,5 | 7,7 ± 0,5 | 4,83 ± 0,50 |
| T68-26 Żółty / Biały | 43,5 | 17,5 ± 0,5 | 9,4 ± 0,5 | 4,83 ± 0,50 |
| T80-26 Żółty / Biały | 46 | 20,2 ± 0,5 | 12,6 ± 0,5 | 6,35 ± 0,64 |
| T90-26Żółty / Biały | 70 | 22,9 ± 0,5 | 14,0 ± 0,5 | 9,53 ± 0,64 |
| T94-26 Żółty / Biały | 60 | 23,9 ± 0,5 | 14,2 ± 0,5 | 7,92 ± 0,64 |
| T106-26Żółty / biały | 93 | 26,9 ± 0,5 | 14,5 ± 0,5 | 11,1 ± 0,64 |
| T130-26Żółty / biały | 81 | 33,0 ± 0,5 | 19,8 ± 0,5 | 11,1 ± 0,64 |
| T150-26Żółty / Biały | 96 | 38,4 ± 0,5 | 21,5 ± 0,5 | 11,1 ± 0,64 |
| T60-52 Niebieski / Zielony | 47 | 15,2 ± 0,5 | 8,53 ± 0,5 | 5,94 ± 0,50 |
| T68-52 Niebieski / Zielony | 40 | 17,5 ± 0,5 | 9,40 ± 0,5 | 4,83 ± 0,50 |
| T80-52 Niebieski / Zielony | 42 | 20,2 ± 0,5 | 12,6 ± 0,5 | 6,35 ± 0,64 |
| T90-52 Niebieski / Zielony | 64 | 22,9 ± 0,5 | 14,0 ± 0,5 | 9,53 ± 0,64 |
| T106-52 Niebieski / Zielony | 95 | 26,9 ± 0,5 | 14,5 ± 0,5 | 11,1 ± 0,64 |
| T130-52 Niebieski / Zielony | 79 | 33,0 ± 0,5 | 19,8 ± 0,5 | 11,1 ± 0,64 |
| T150-52 Niebieski / Zielony | 89 | 38,4 ± 0,5 | 21,5 ± 0,5 | 11,1 ± 0,64 |
Funkcje:
Uwaga: ponieważ istnieje wiele specyfikacji i odmian rdzeni proszkowych żelaza typu T, prosimy o podanie szczegółowych wymagań dotyczących wielkości kształtu i indukcyjności przy zamawianiu.
