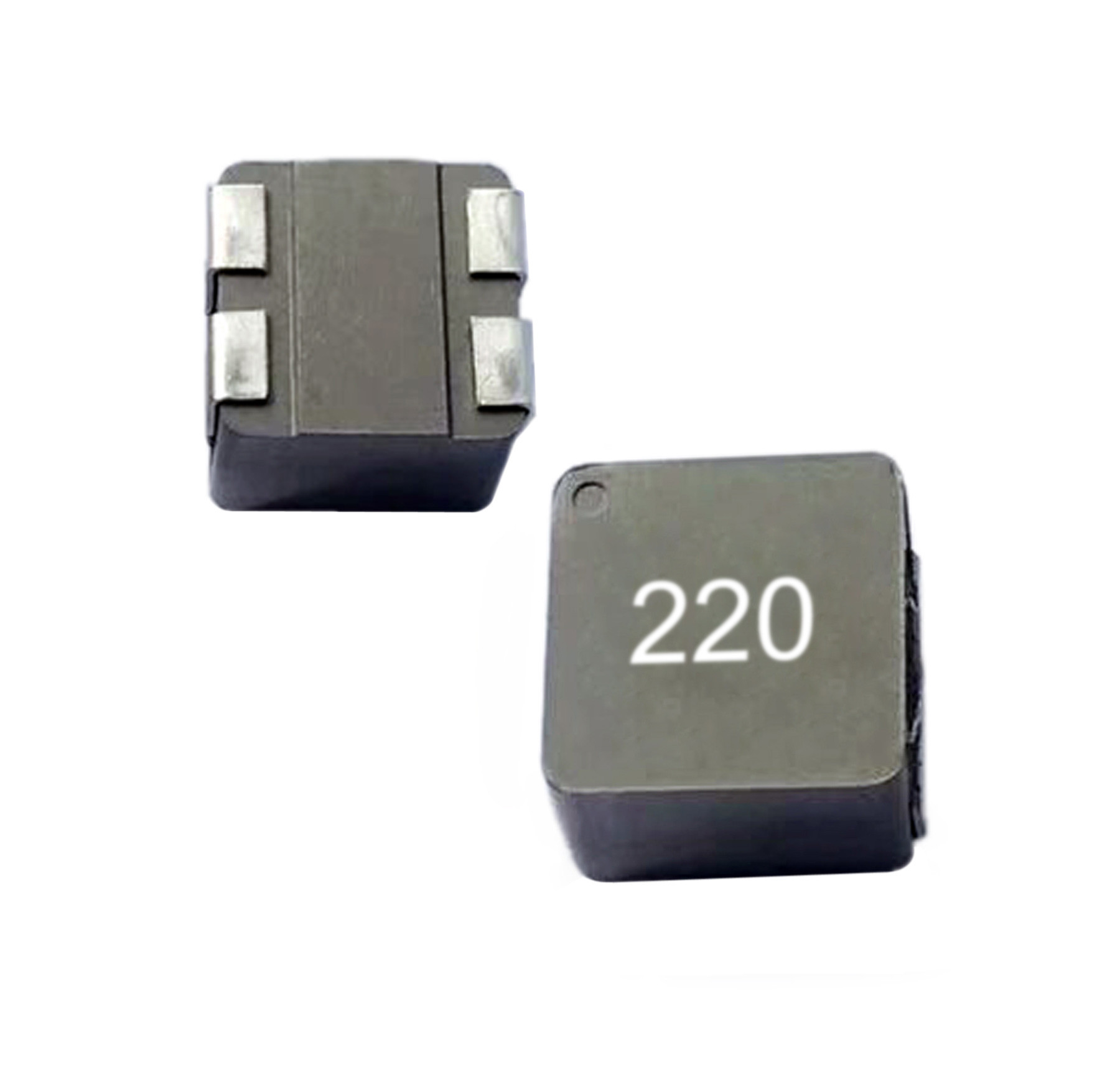

Smd Wytłaczane dławiki ekranujące wysokoprądowe dławiki LPM1008D

SPECYFIKACJA ELEKTRYCZNA:

• Obraca stosunek: 1: 1
• L: 10uH ~ 47uH @ 100KHz, 1 V.
• DCR: 37mΩ ~ 130mΩ
• Prąd: 10,6A maks

FUNKCJE:

• Najniższa wysokość w tym pakiecie.
• Ekranowana konstrukcja.
• Najniższy DCR / uH, w tym rozmiarze opakowania.
• Obsługuje wysokie impulsy prądu przejściowego bez nasycenia.
• Ultra niski poziom szumu dzięki kompozytowej konstrukcji.

SPECYFIKACJA:

• Częstotliwość testowa: 100 kHz / 1 V DC przy 25 ℃.
• Prąd znamionowy ciepła (Irms) spowoduje wzrost temperatury cewki w przybliżeniu, △ T = 40 ℃ bez utraty rdzenia.
• Prąd nasycenia (Isat) spowoduje spadek L0 o około 30%
• Temperatura części (temperatura otoczenia + wzrost temperatury) nie powinna przekraczać 155 ℃ w najgorszych warunkach pracy. Projekt obwodu, komponent, rozmiar i grubość obwodu drukowanego, przepływ powietrza i inne warunki chłodzenia wpływają na temperaturę części. Temperatura części powinna zostać zweryfikowana w aplikacji końcowej.
• Temperatura pracy i temperatura przechowywania: -55 ℃ - + 155 ℃.
