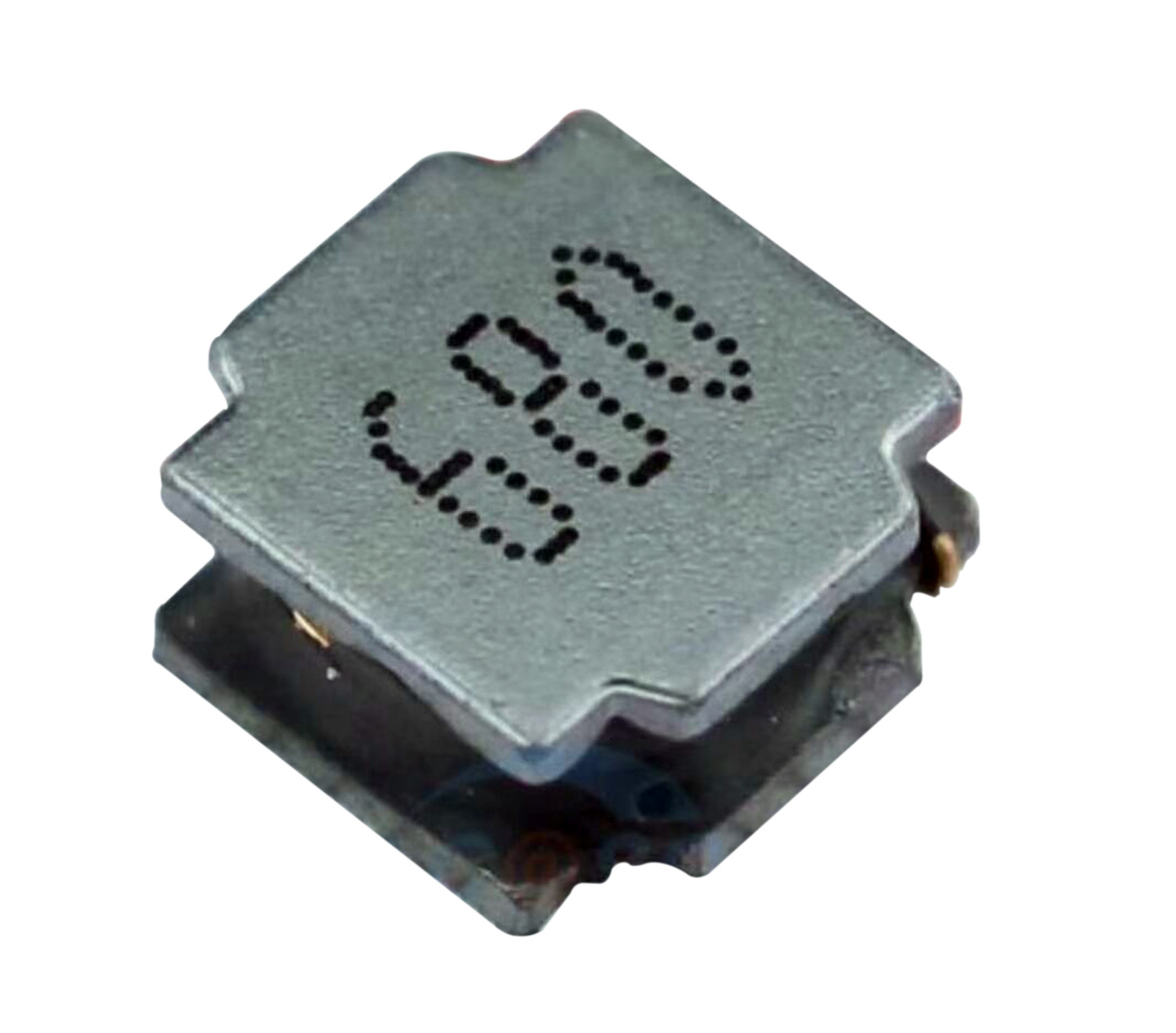

Magnetyczne, epoksydowe, wysokoprądowe, ekranowane cewki indukcyjne SMT

Ekranowana cewka indukcyjna SMD, magnetyczna cewka epoksydowa SMT o niskim profilu, częściowo uszczelniona, wysokoprądowa cewka indukcyjna

Funkcje:

1. Niski profil o maksymalnej wysokości 2 mm
2. Niskie DCR SMD Duży prąd
3. Ekran magnetyczny SMD
4. Ekranowany cewka indukcyjna SMD
5. Cewka indukcyjna ekranowana magnetycznie do montażu powierzchniowego z wysokoprądową wartością znamionową
6. Niski profil i ekranowanie, bardzo skuteczne w zastosowaniach wymagających dużej przestrzeni
7. Niska odporność na głębokie straty mocy, minimalna temperatura pracy: od -20 do 85 ℃ (zawiera wężownicę grzejną)
8. Kontrola wyglądu: brak wady zewnętrznej przez kontrolę wzrokową
9. Wytrzymałość zacisków: po przylutowaniu, między płytką miedzianą a zaciskami cewki, wepchnąć w dwóch kierunkach X, Y ze staniem jak poniżej
10. Nie należy odrywać końcówki. Wytrzymałość cieplna lutowania rozpływowego: 240 ℃
11. Rezystancja izolacji: ponad 100 MΩ przy 100 V DC między przewodem a rdzeniem
12. Wytrzymałość dielektryczna: brak przebicia dielektrycznego przy 100 V DC przez jedną minutę między przewodem a rdzeniem
13. Charakterystyka wilgotności: przy wilgotności względnej od 90 do 95% przy 40 ± 2 i jednej godzinie suszenia w normalnych warunkach Odchylenie indukcyjności w granicach ± ​​5,0% po wibracji przez jedną godzinę

Rozmiar:

2512

3010,3012,3015

4010,4012,4018,4020,4030

5020,5040

6012,6020,6028,6045

8030,8040

Indukcyjność: 0,47 uH do 330 uH

Zakres prądu: Od 0,38 A do 13,8 A.

Uwaga: Specyfikacje produktu można dostosować, dostępne są niestandardowe wartości indukcyjności.
