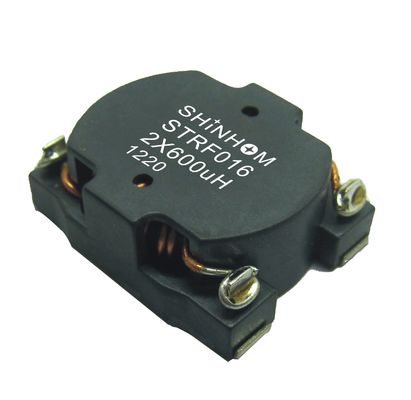

Cewki ferrytowe toroidalne typu SMD

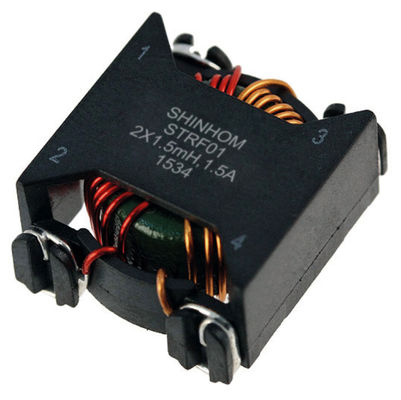

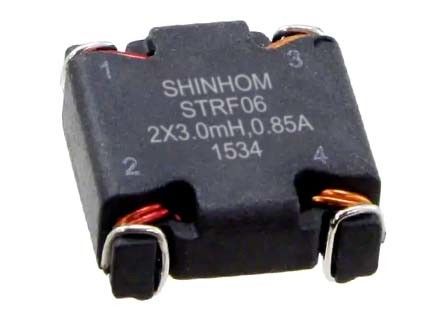

Seria STRF01 wysokoprądowa cewka indukcyjna typu SMD, filtr cewki, cewki ferrytowe toroidalne

FUNKCJE:

• Zakres indukcyjności L1, L2: od 650uH do 1500uH
• Wytrzymałość dielektryczna RMS: 1000 V.
• Prąd: od 1 do 3,6 A.
• Dławiki impulsowe SMT w trybie wspólnym
• Testowane przy 100 KHZ, 0,1 VRMS
• Tolerancja: ± 20%
• Wzrost temperatury: maksymalnie 45 ° C przy prądzie znamionowym
• Temperatura przechowywania: od -25 do + 85 ° C
• Temperatura pracy: od -20 do + 125 ° C
• Filtr trybu wspólnego

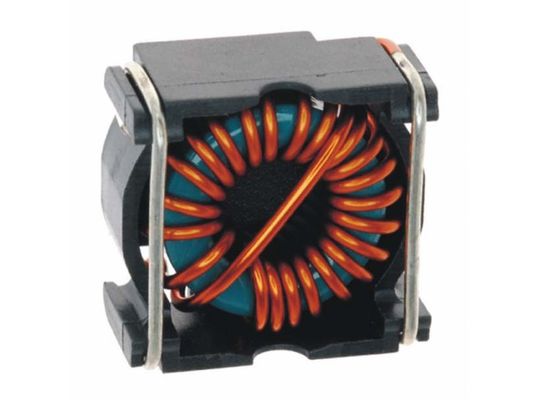

• Toroidalny wzbudnik w trybie wspólnym
• Niski profil i mały rozmiar SMD
• Nadaje się do lutowania rozpływowego
• Cewki dławikowe w trybie wspólnym RID
• Cewki dławikowe z rdzeniem ferrytowym
• Cewki dławikowe wielkoprądowe
• Cewki dławikowe o niskiej rezystancji
• Doskonały tłumik EMI
• Wysoka częstotliwość i niski poziom strat w trybie wspólnym
• Magazyn wysokoenergetyczny
• Odporność na ciepło lutowania: 260 ° C, 10 sekund
• Cewki dławikowe CMC z rdzeniem ferrytowym
• Idealny do doskonałego tłumika EMI
• Dostępna jest szeroka gama rozmiarów cewek i prądów znamionowych
• Produkty bezołowiowe, zgodne z RoHS.

WSPÓLNE ZASTOSOWANIA:

• Urządzenia elektroniczne
• Filtr wejściowy (tryb szeregowy)
• Tłumienie EMI / RFI
• Komputery stacjonarne, laptopy, DSC i komputerowe urządzenia peryferyjne
• wyświetlacz LCD
• Sprzęt telekomunikacyjny
• Sprzęt zasilający / Produkty cyfrowe / Skaner .....

SPECYFIKACJA:

• RDC: Miliomomierz QuadTech 1880
• Metody lutowania: faza parowa, rozpływ w podczerwieni
• Odporność na ciepło lutowania: 260 ℃ przez 10 sekund
• Odporność na rozpuszczalniki: Zgodna z MIL-STD-202E
• Waga ------------------ 1,5 grama TYP
• Taśma i rolka -------------- 700 / rolka

Więcej rozmiarów do wyboru
