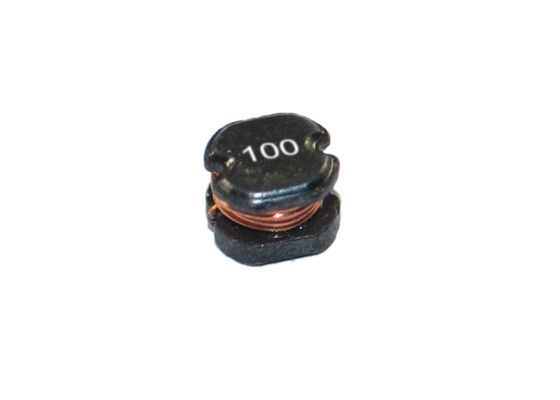

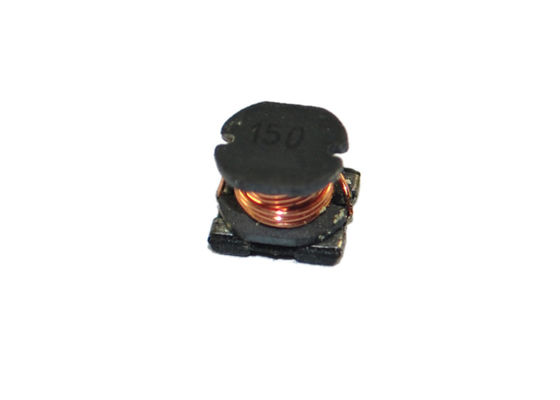

Nieekranowane cewki indukcyjne do montażu powierzchniowego z pojedynczą cewką typu CDR

Nieekranowane cewki indukcyjne do montażu powierzchniowego serii SDR Pojedyncza cewka, cewka ferrytowa typu CDR z podstawą z tworzywa sztucznego

FUNKCJE:

· Prąd do 4,5A
· Większy prąd
· Płaski blat do Pick & Place
· Niska cena

WSPÓLNE ZASTOSOWANIA:

· Idealny do konwerterów DC-DC typu Palm-Top i Laptop
· Pamięć Flash PDA
· Konwertery Step-up i Step-down
· Górne pudełko

PRZEWODNIK ZAKUPU:

1. CZĘSTOTLIWOŚĆ TESTU (L) z HP4284A i HP4285A (dopuszczalne równoważne)
2. 0-8,2 μH (7,95 MHz) 10-82 μH (2,52 MHz) 100-1200 μH (1 kHz)
3. Tolerancja indukcyjności
4. SDR0302 1,0-470 μH ± 20% (M)
5. SDR 0403 1,0-27μH ± 20% (M) 33-470μH ± 10% (K)
6. SDR0503 1,0-2,7 μH ± 20% (M) 33-1000 μH ± 10 (K)
7. SDR0504 1,0-27μH ± 20% (M) 33-47μH ± 15% (L) 56-1000μH ± 10% (K)
8. DCR: Miliomomierz GW813 lub QuadTech 1880
9. IDC Max spada o 10% w stosunku do wartości początkowej
10. Temperatura pracy: od -40 ℃ do + 85 ℃
11. Temperatura przechowywania: od -40 ℃ do + 105 ℃
12. Metody lutowania: faza parowa, rozpływ w podczerwieni
13. Odporność na ciepło lutowania: 260 ℃ przez 10 sekund
14. Odporność na rozpuszczalniki: Zgodna z MIL-STD-202E

Uwaga: specyfikacje produktu można dostosować.
