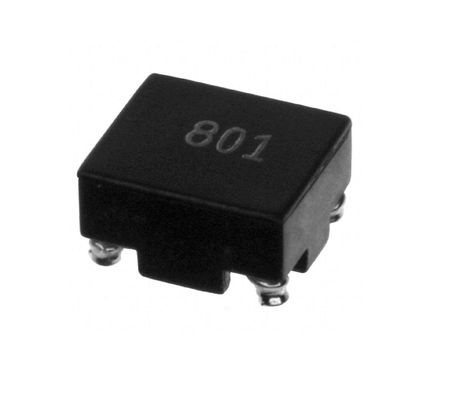

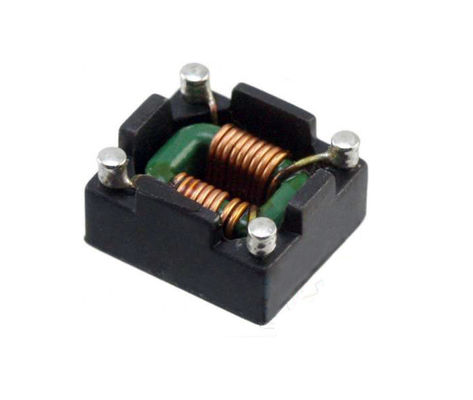

Toroidalna cewka ferrytowa SMD Filtr liniowy trybu wspólnego

Dostosuj filtr liniowy trybu wspólnego SMD, cewka dławika w trybie wspólnym

Filtry trybu wspólnego zwykle używają rdzeni ferrytowych Sygnały szumu niskiego trybu różnicowego tłumią źródło zakłóceń i są trudne do odkształcenia w sygnałach o dużej prędkości Dobra strategia tłumienia szumów, tłumienie szumów w trybie wysokiego sygnału wspólnego i tłumienie sygnału w trybie niskiej różnicy sygnału

Filtry współbieżne są stosunkowo proste w projektowaniu i zawierają kondensatory współbieżne, transformatory niesymetryczne lub cewki indukcyjne. Kondensator współbieżny omija prąd współbieżny dwóch linii wejściowych do ziemi.Cewka indukcyjna w trybie wspólnym ma impedancję równowagową, to znaczy impedancja w linii energetycznej jest równa impedancji w przewodzie uziemiającym.Ta impedancja przedstawia impedancję charakterystyczną dla szumu w trybie wspólnym.

SPECYFIKACJA

• Testowanie indukcyjności: 1 KHz 1 V HP4284A
• Test Z z HP4191A lub HP4395A
• RDC: Miliomomierz QuadTech 1880
• Temperatura pracy: od -40 ℃ do + 105 ℃
• Temperatura przechowywania: od -40 ℃ do + 105 ℃
• Odporność na ciepło lutowania: 260 ℃ przez 10 sekund
• Oznakowanie: numer części i kod daty

Funkcje:

• Konstrukcja cewki z rdzeniem ferrytowym
• Wysoka częstotliwość i duży prąd
• Doskonała wytrzymałość mechaniczna
• Doskonała lutowalność
• Doskonała wydajność częstotliwości
• Niski profil i niski koszt

Podanie:

• Kamery wideo
• System komunikacji
• Systemy motoryzacyjne
• Telewizory ciekłokrystaliczne
• Dysk twardy
• Systemy sieciowe
• Komputerowy sprzęt peryferyjny
• Uwaga: specyfikacje produktu można dostosować.
