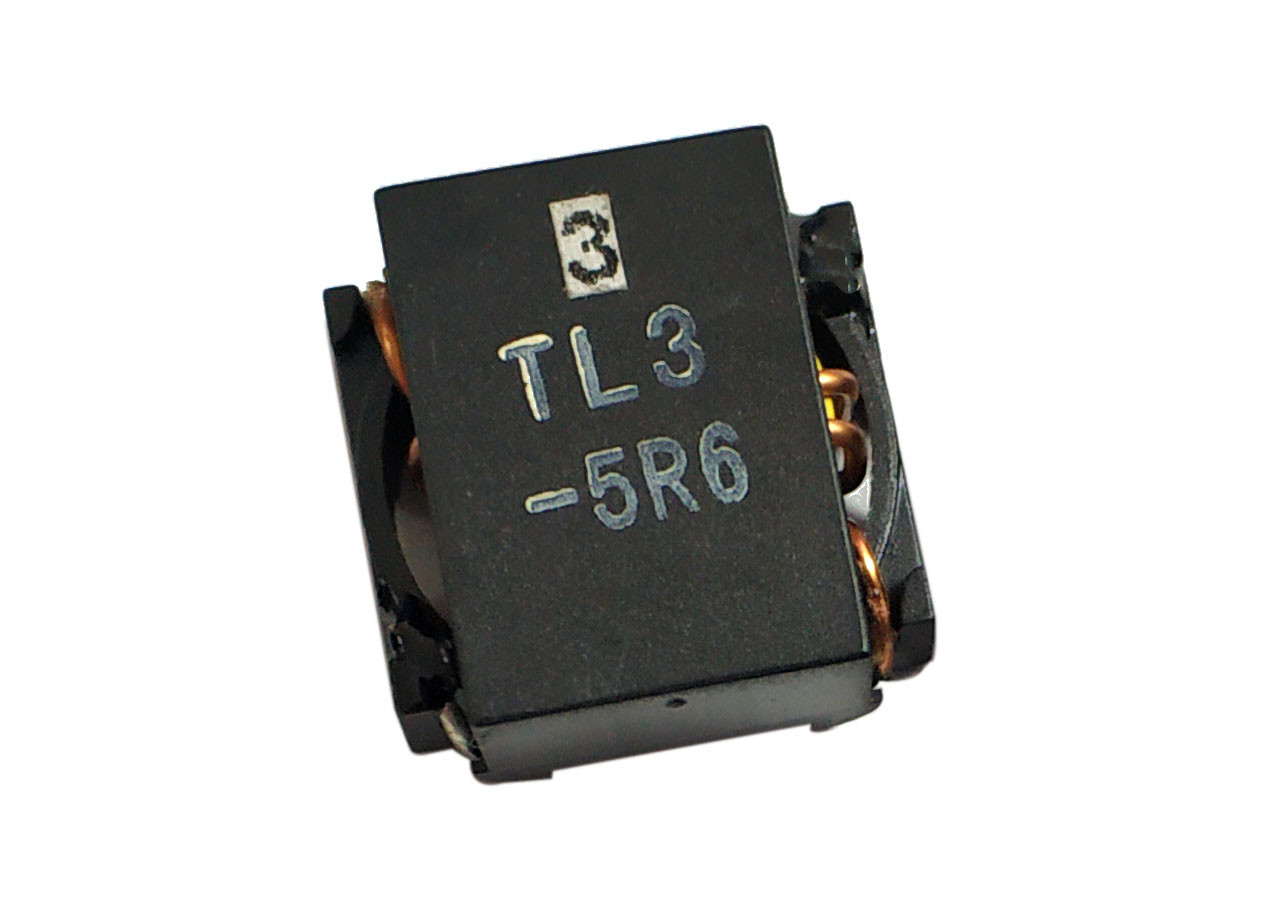

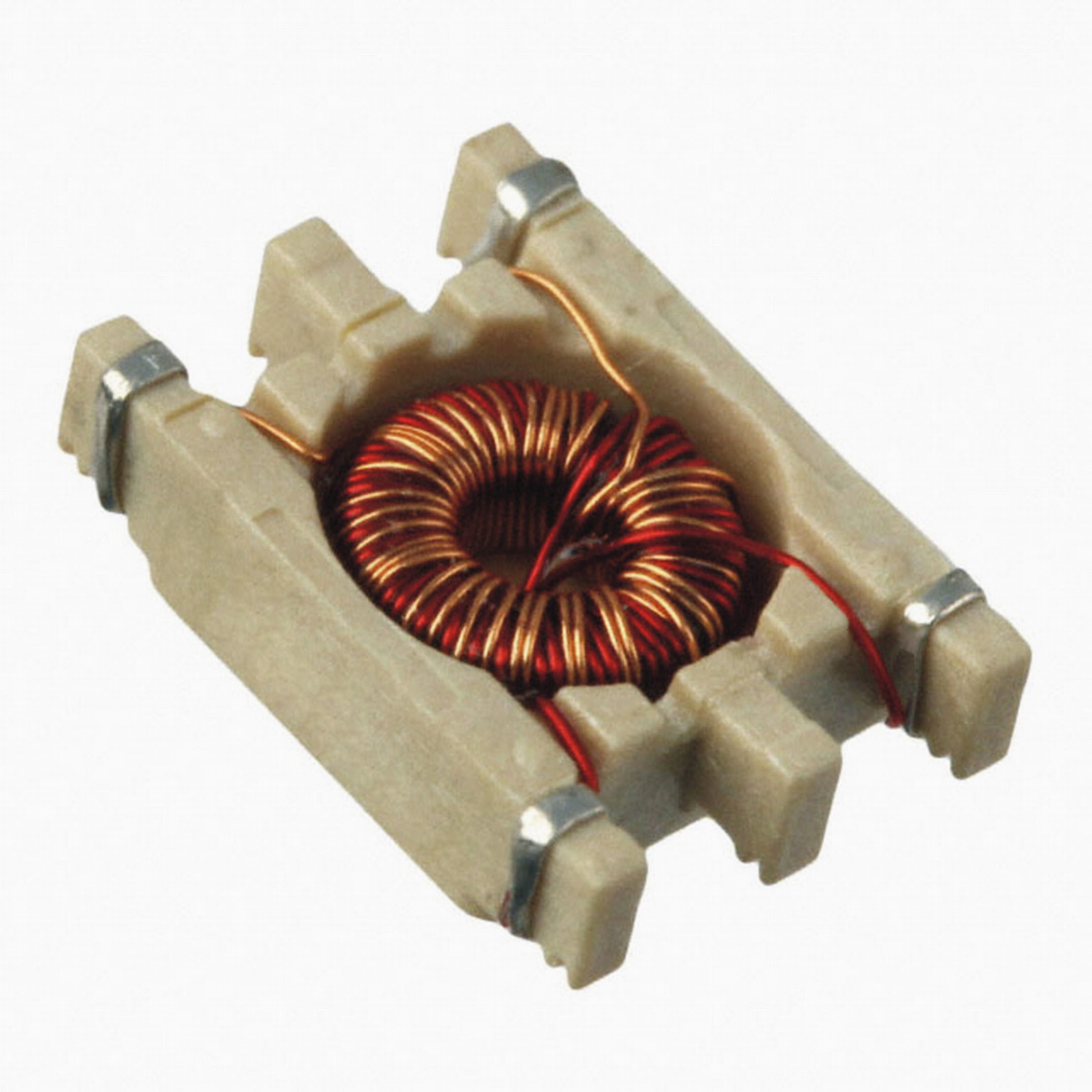

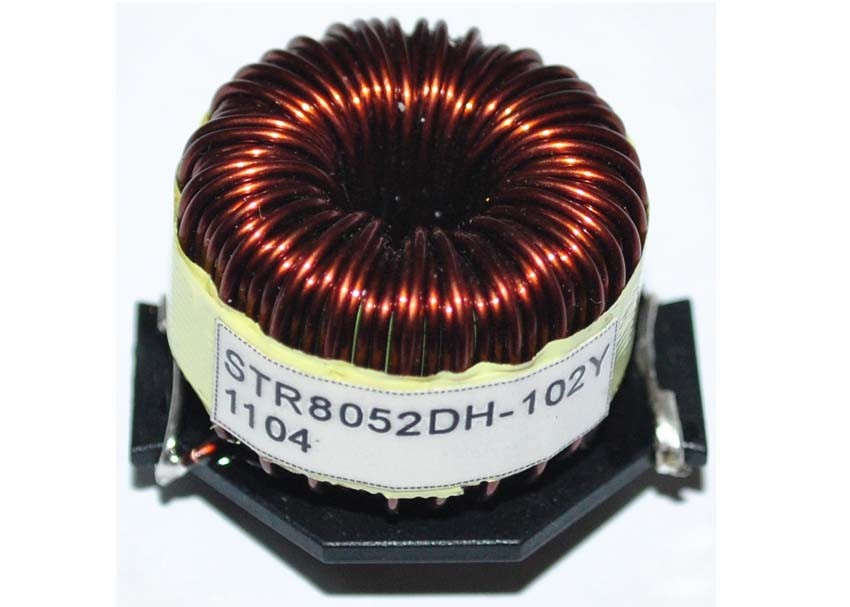

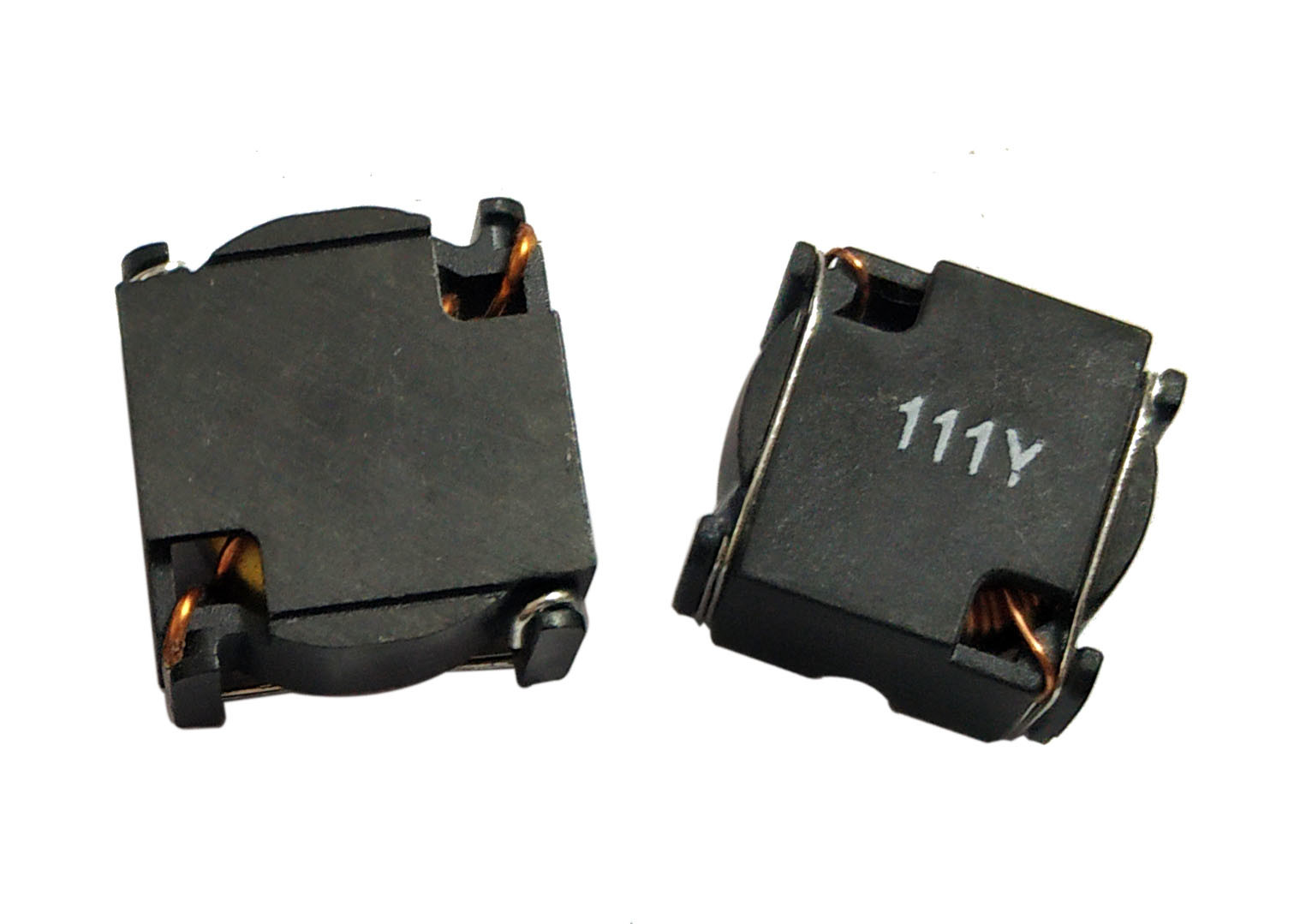

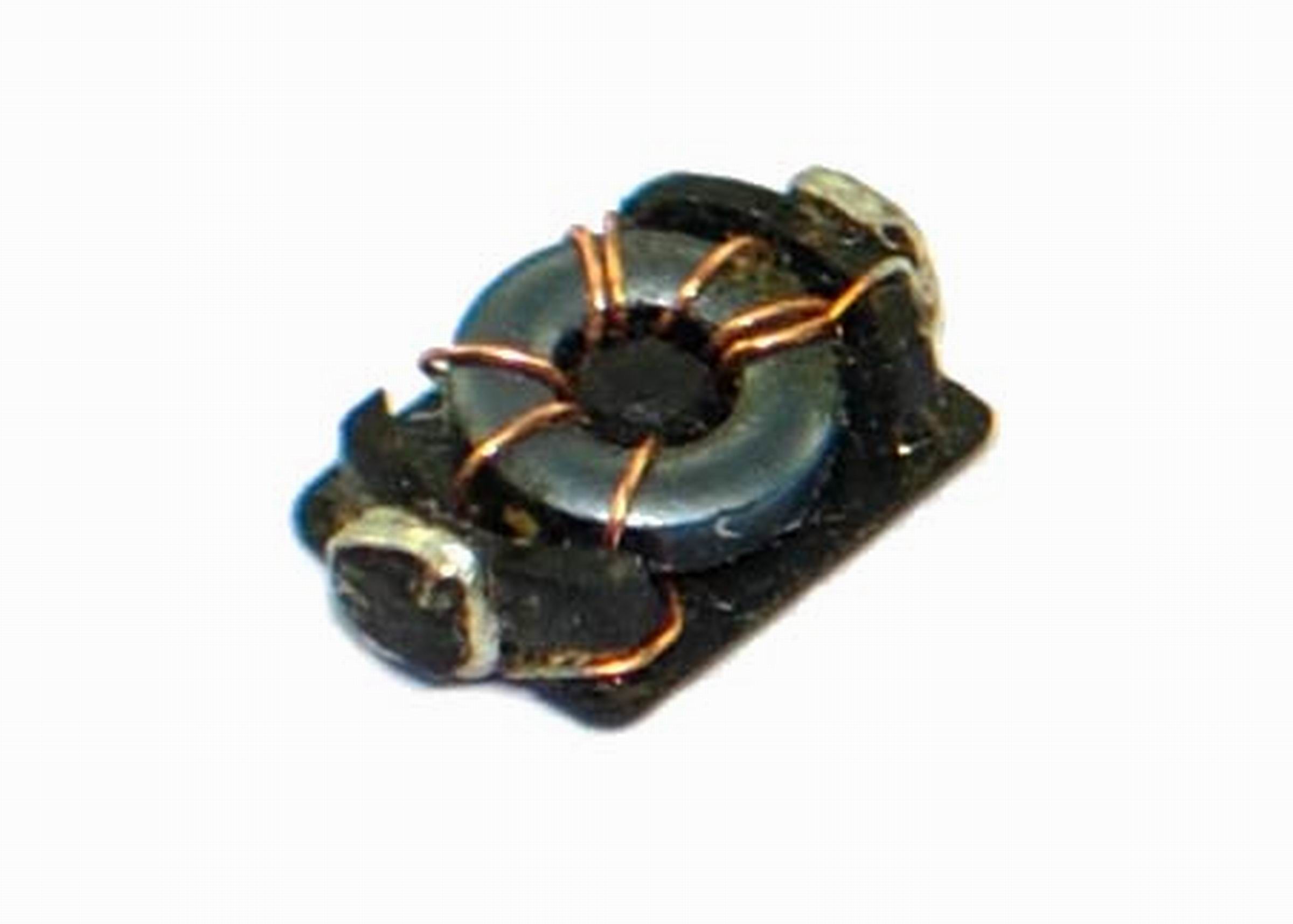

100KHz Toroidalna instalacja indukcyjna do montażu powierzchniowego SMT

Cewki dławikowe SMD, cewki toroidalne, cewka do montażu powierzchniowego

Wprowadzenie:

• Ogólnie rzecz biorąc, cewka/transformator toroidalny jest bardziej zwarty niż rdzenie o innych kształtach, ponieważ są one wykonane z mniejszej liczby materiałów i zawierają podkładkę centrującą, nakrętki i śruby, dzięki czemu konstrukcja jest nawet o 50% lżejsza.Dotyczy to zwłaszcza urządzeń zasilających.
• Ponieważ toroid jest rdzeniem o zamkniętej pętli, będzie miał wyższe pole magnetyczne, a tym samym wyższą indukcyjność i współczynnik dobroci, niż cewka o tej samej wartości z prostym rdzeniem (cewki solenoidu).Dzieje się tak, ponieważ większość pola magnetycznego zawarta jest w rdzeniu.Dla porównania, w przypadku cewki indukcyjnej z prostym rdzeniem, pole magnetyczne wychodzące z jednego końca rdzenia ma długą drogę przez powietrze, aby wejść na drugi koniec.
• Ponadto, ponieważ uzwojenia są stosunkowo krótkie i nawinięte w zamkniętym polu magnetycznym, transformator toroidalny będzie miał niższą impedancję wtórną, co zwiększy wydajność, wydajność elektryczną i zredukuje efekty takie jak zniekształcenia i obwódki.
• Ze względu na symetrię toroidu z rdzenia wydostaje się niewielki strumień magnetyczny (strumień przecieku).W ten sposób cewka toroidalna/transformator emituje mniej zakłóceń elektromagnetycznych (EMI) do sąsiednich obwodów i jest idealnym wyborem dla środowisk o wysokim stężeniu.W ostatnich latach przyjęliśmy cewki toroidalne, aby spełniać coraz bardziej rygorystyczne międzynarodowe normy ograniczające ilość pola elektromagnetycznego, jaką może wytworzyć elektronika użytkowa.

Funkcje:

• Niska impedancja roboczego pasma częstotliwości i wysoka impedancja częstotliwości zakłóceń.
• Wysoka przepuszczalność, niskie straty, indukcyjność od kilku mikroherców do kilkuset miliherców, maksymalny prąd roboczy do kilkudziesięciu amperów.
• Stabilna wartość indukcyjności i dobra stabilność termiczna.
• Zgodne z CE, UL, RoHS Produkty bezołowiowe o wysokim prądzie nasycenia, niskim upływie magnetycznym i przyjazne dla środowiska.
• dobre tłumienie częstotliwości
• Wysoce niezawodny lekki
• Kompaktowy i zapewnia dużą indukcyjność
• Zapobieganie hałasowi emitowanemu przez inne elementy.
• Dostarczane są niestandardowe projekty dla różnych wymagań zgodnie z charakterystyką elektryczną: zakres indukcyjności, tolerancja indukcyjności, prąd powiązany, temperatura robocza ... itp

Podanie:

• Filtr szumów/tłumik zakłóceń promieniowania
• Główne zastosowania produktów indukcyjnych pierścieniowych
• Filtr przeciwzakłóceniowy zasilacza impulsowego;
• Elektrostatyczne filtry szumów do linii energetycznych i sygnałowych;
• Tłumiki zakłóceń promieniowania, takie jak przetworniki i urządzenia ultradźwiękowe.
• Zasilacze impulsowe
• Sprzęt do obrazu telewizyjnego (np. telewizor i magnetowid), sprzęt automatyki biurowej, sprzęt audio, sprzęt komunikacyjny, przyrządy pomiarowe, silniki i ich wyposażenie.
• Sprzęt oświetleniowy
• Sterowanie przemysłowe
• Instrumenty elektroniczne
• Inne...

Uwagi:

• Częstotliwość testowa: 100 KHz, 0,1 V
• Przyrząd testowy: L: HP4284A, WK3260B, WK3261A
• Wszystkie dane testowe odnoszą się do 25 ℃ otoczenia
• Idc: prąd stały (A), który spowoduje w przybliżeniu △T 40℃
• Isat: prąd stały (A), który spowoduje spadek Lo o około 25%
• Zakres temperatur pracy -40 ℃ do + 125 ℃ (w tym wzrost temperatury 40 ℃ Max)
• Zakres temperatur przechowywania -40 ℃ do + 85 ℃
• Materiały opakowaniowe UL 94V-0
• Przepływ J-STD-020D
• Dostępne niestandardowe wartości indukcyjności

Notatka 1.K=±10%,M=±20%,N=±30%

Uwaga: Specyfikacje produktu można dostosować.
