Dom /Produkty/Dławik w trybie wspólnym/Cewka indukcyjna cewki dławika SMD 100 MHz do sterowników przełączających prądu stałego

Cewka indukcyjna cewki dławika SMD 100 MHz do sterowników przełączających prądu stałego

5000szt
MOQ
negotiable
Cena £
Cewka indukcyjna cewki dławika SMD 100 MHz do sterowników przełączających prądu stałego
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Częstotliwość testowa: 100 MHz
Instalacja: SMT
Impedancja: 500Ω do 1000Ω
Podanie: Zasilacze impulsowe i inwertery solarne
temperatura robocza: Od -40 ℃ do + 105 ℃
Temperatura przechowywania: Od -40 ℃ do + 105 ℃
Podkreślić:

Cewka indukcyjna cewki dławika SMD

,

cewka indukcyjna cewki dławikowej 100 MHz

,

kontrolery przełączające DC Dławik w trybie wspólnym
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria CM02
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T / T
Możliwość Supply: 1000000 / MIESIĄC
opis produktu
Dławik w trybie wspólnym SMD, cewka indukcyjna w trybie wspólnym

Dławik trybu wspólnego (CM), w którym dwie cewki są uzwojone na jednym rdzeniu, jest przydatny do tłumienia zakłóceń elektromagnetycznych (EMI) i zakłóceń częstotliwości radiowych (RFI) z linii zasilających oraz do zapobiegania nieprawidłowemu działaniu urządzenia energoelektronicznego.Przepuszcza prądy różnicowe (równe, ale przeciwne), blokując prądy wspólne. Strumień magnetyczny wytwarzany przez prądy różnicowe (DM) w rdzeniu ma tendencję do wzajemnego znoszenia się, ponieważ uzwojenia są sprzężone ujemnie.Tak więc dławik wykazuje małą indukcyjność lub impedancję dla prądów DM.Zwykle oznacza to również, że rdzeń nie nasyci się przy dużych prądach DM, a maksymalny prąd znamionowy jest zamiast tego określany przez efekt cieplny rezystancji uzwojenia.Prądy CM mają jednak wysoką impedancję ze względu na połączoną indukcyjność uzwojeń o dodatnim sprzężeniu.
Dławiki CM są powszechnie stosowane w zastosowaniach przemysłowych, elektrycznych i telekomunikacyjnych do usuwania lub zmniejszania szumów i związanych z nimi zakłóceń elektromagnetycznych.

przedmiot
wartość
Numer modelu
CM02-102
Rodzaj
Dławik w trybie wspólnym
Podanie
Sterowniki przełączające DC/DC
temperatura robocza
-40°C~125°C
typ przesyłki
SMD/SMT
Opór
1000Ω
Indukcyjność
11uH
Typ mocowania
SMD/SMT
Pakiet / Sprawa
Konstrukcja rdzenia ferrytowego SMD
Rozmiar/wymiar
9,5 * 8,3 * 5,3 mm
Zastawianie
Ekranowany magnetycznie.
Materiał - rdzeń
Konstrukcja rdzenia ferrytowego.

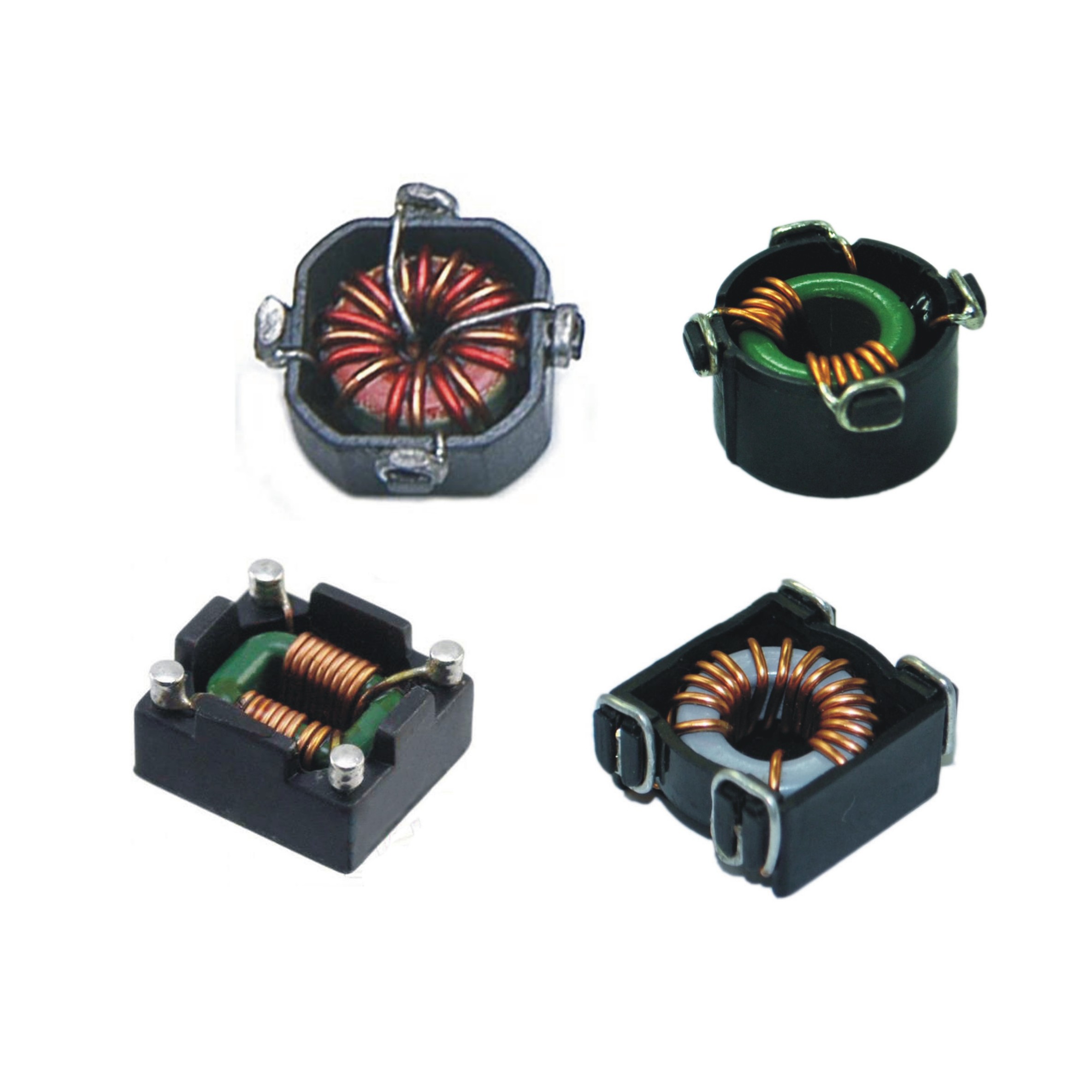

Cewka indukcyjna cewki dławika SMD 100 MHz do sterowników przełączających prądu stałego 0

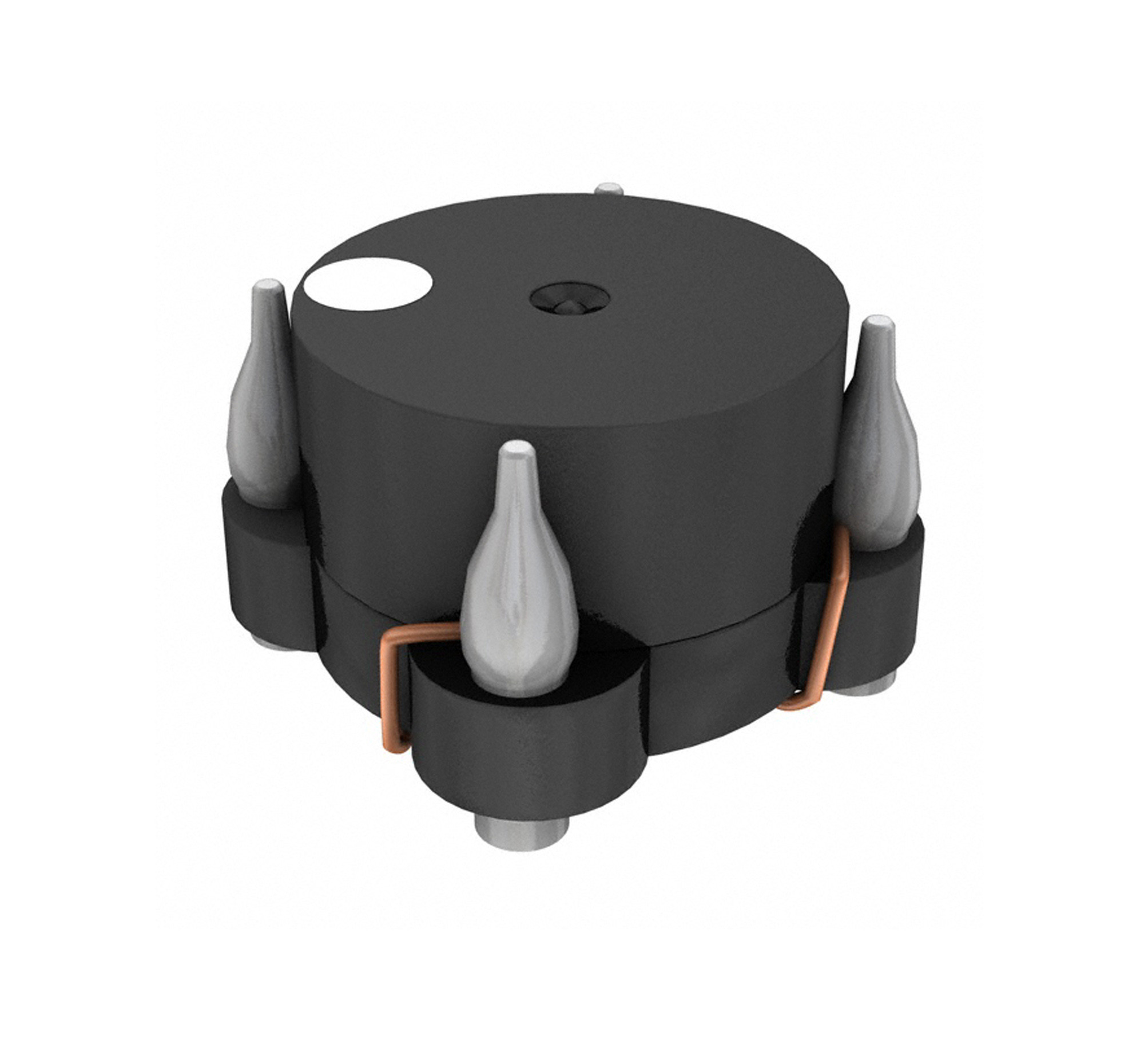

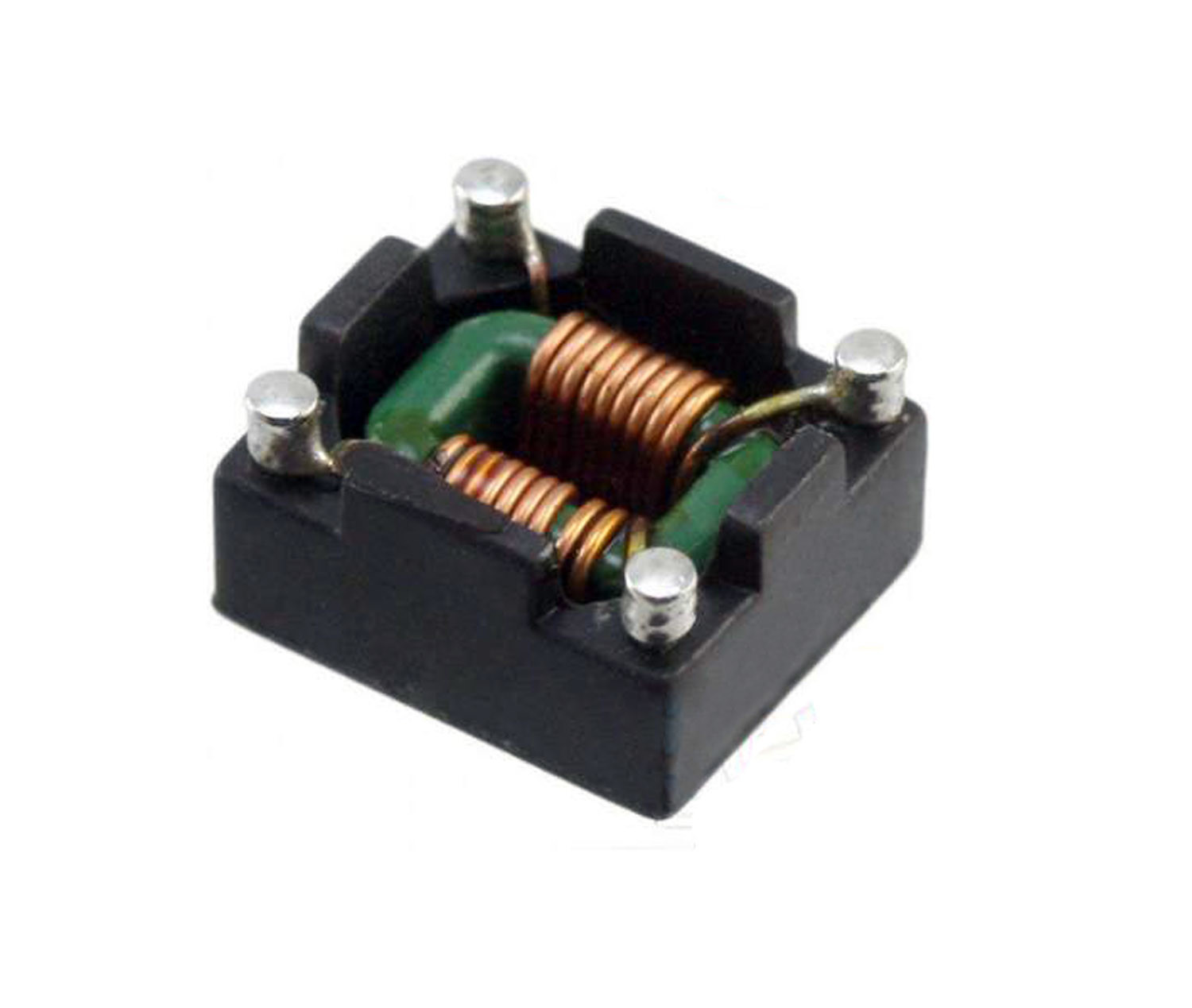

Cewka indukcyjna cewki dławika SMD 100 MHz do sterowników przełączających prądu stałego 1Cewka indukcyjna cewki dławika SMD 100 MHz do sterowników przełączających prądu stałego 2


Uwaga: Specyfikacje produktu można dostosować.
