Toroidalna cewka indukcyjna współbieżna SMD 10KHz 250VAC EN 60938-2

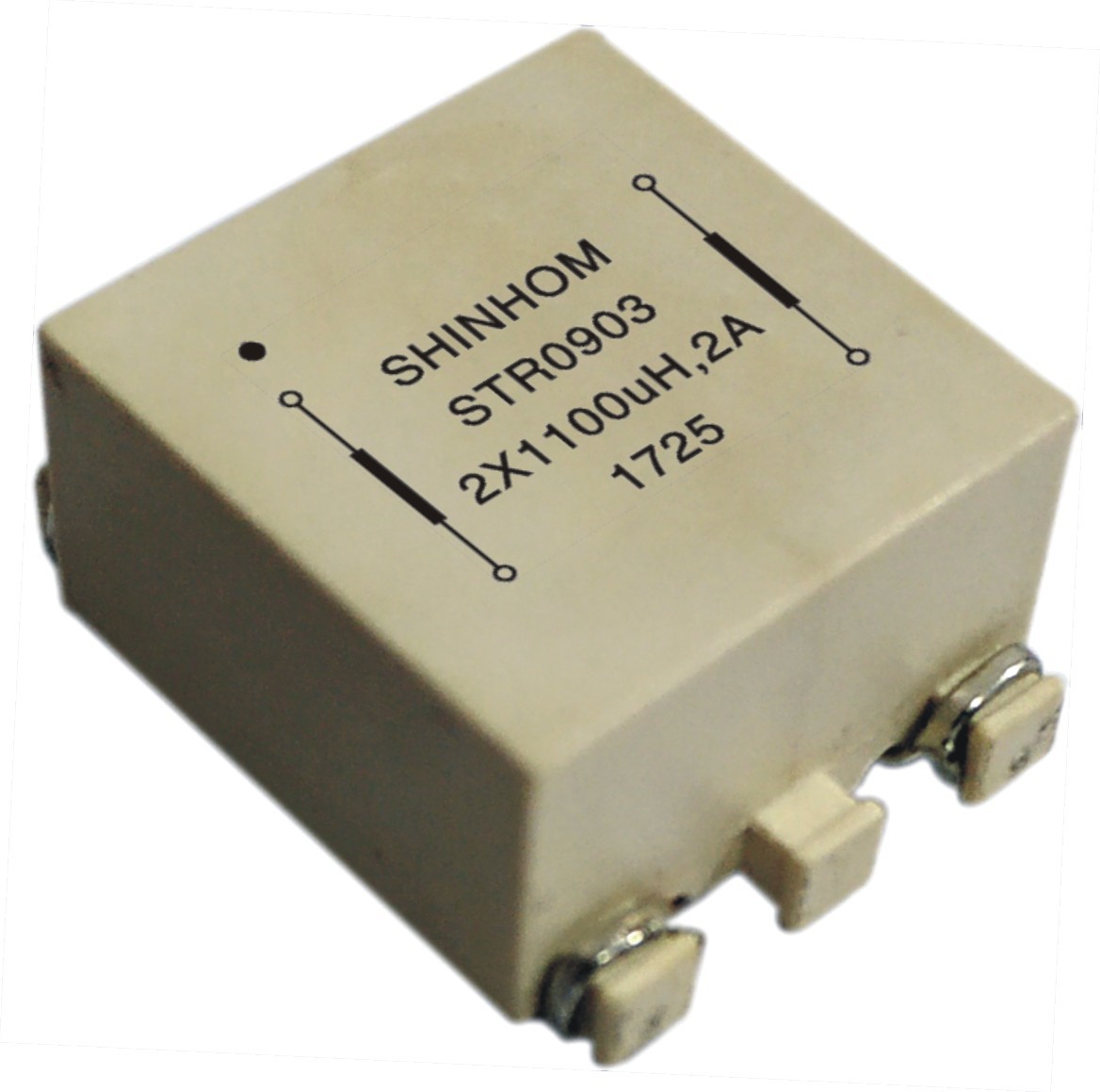

Seria STR0903 cewka indukcyjna wspólnego trybu Toroidalny rdzeń wspólny dławik z obudową, cewka indukcyjna wspólnego trybu SMD

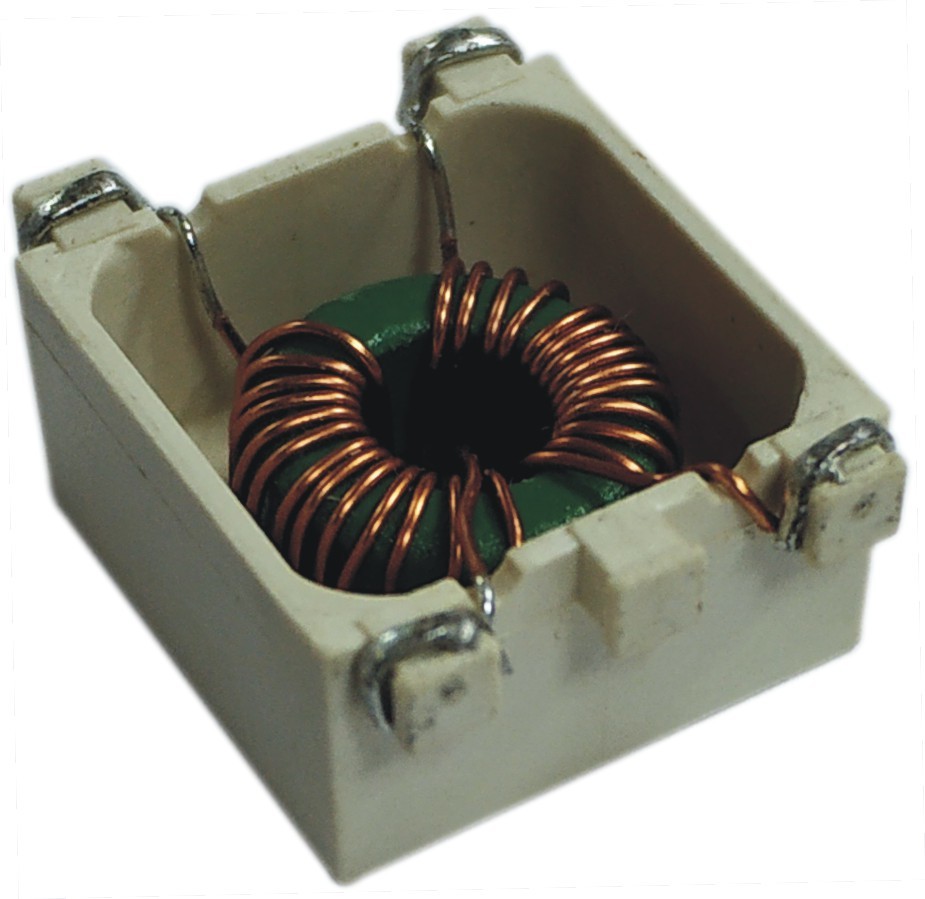

Dławik trybu wspólnego to dławik z dwiema cewkami nawiniętymi na rdzeń magnetyczny, który służy do tłumienia zakłóceń elektromagnetycznych (EMI) i zakłóceń o częstotliwości radiowej (RFI) z linii energetycznej oraz zapobiegania awariom sprzętu energoelektronicznego.Ekranowanie magnetyczne cewki indukcyjnej w trybie wspólnym znacznie zmniejsza wyciek magnetyczny cewki indukcyjnej w trybie wspólnym i skutecznie hamuje propagację EMI;

Dławiki CM są powszechnie stosowane w zastosowaniach przemysłowych, elektrycznych i telekomunikacyjnych w celu wyeliminowania lub zmniejszenia szumów i związanych z nimi zakłóceń elektromagnetycznych.

FUNKCJE:

• Oddzielone uzwojenia dla minimalnej pojemności międzyzwojowej
• Uzwojenia jednowarstwowe zapewniają najwyższą impedancję trybu wspólnego w najszerszym zakresie częstotliwości
• Nadaje się do 50 Hz do 500 KHz
• Odległość dla zgodności UL, CSA, IEC
• Wszystkie użyte materiały są zgodne z UL94-VO
• Konstrukcja zgodna z EN 60938-2 (VDE 0565-2)

CZĘSTE ZASTOSOWANIA:

• Tłumienie zakłóceń w trybie wspólnym
• Kompaktowe stateczniki elektroniczne w lampach
• Kompaktowe zasilacze impulsowe

SPECYFIKACJA:

• Napięcie robocze: 250Vac
• IDC Max: Określone po nałożeniu
• Test indukcyjności: HP4284A 10 KHz 0,1 V
• RDC:Miliomomierz QuadTech 1880
• Temperatura pracy: -40 ℃ do + 105 ℃
• Temperatura przechowywania: -40 ℃ do + 105 ℃
• Wzrost temperatury 40 ℃ Max
