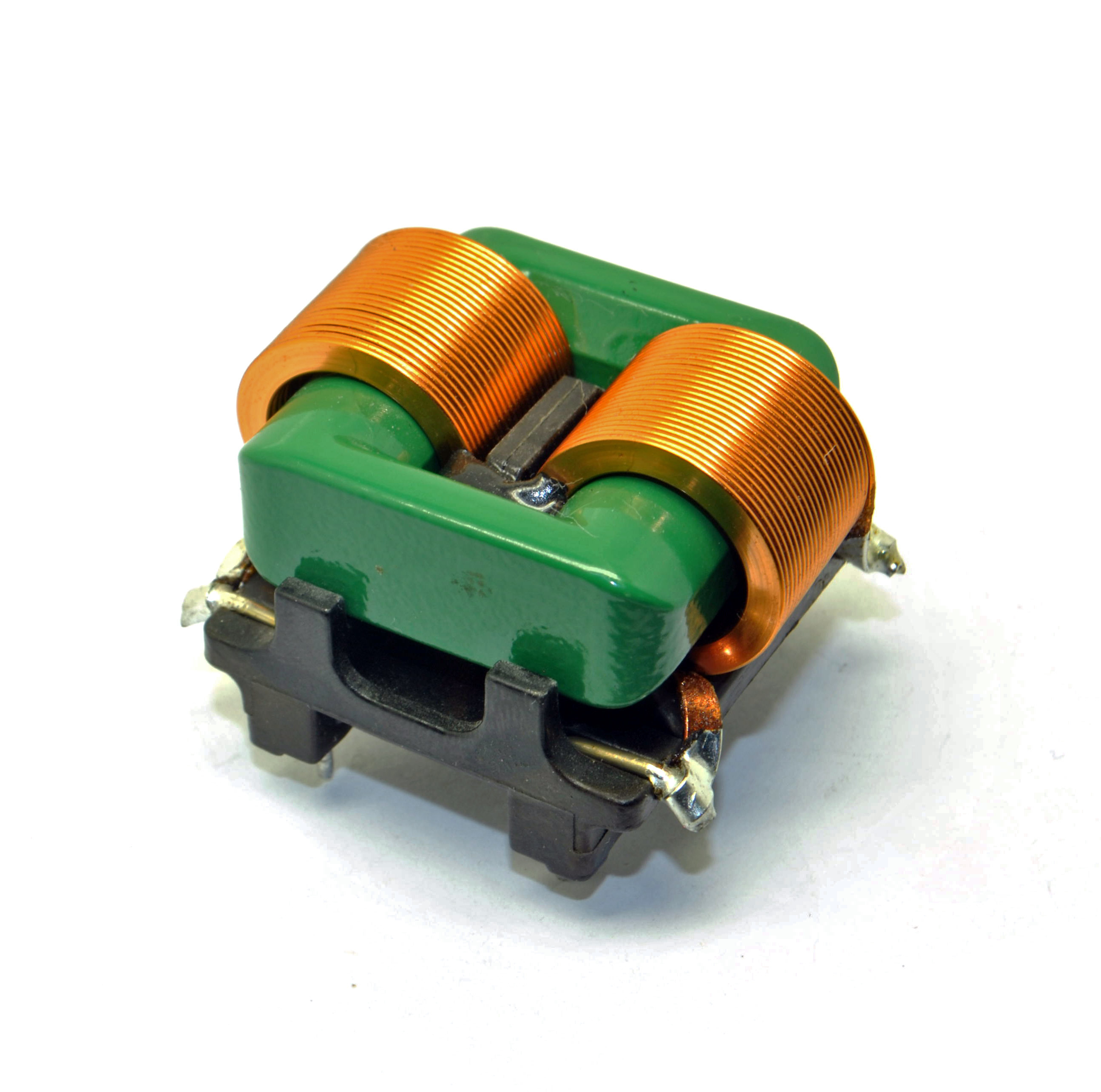

Doskonała stabilność termiczna Cewka indukcyjna z płaskim drutem w trybie wspólnym

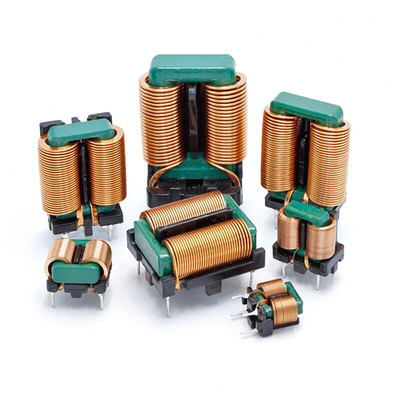

Dławiki o wysokiej częstotliwości z płaskim drutem o wysokim prądzie wspólnym Cewka i indukcyjność można dostosować;

CECHY:

• Napięcie znamionowe (V): 85 do 265V AC, 50/60Hz
• Stosunek obrotów: n1:n2=1:1
• Rezystancja izolacji: 100MΩ min przy 500DC
• Wzrost temperatury: maks. 50°C

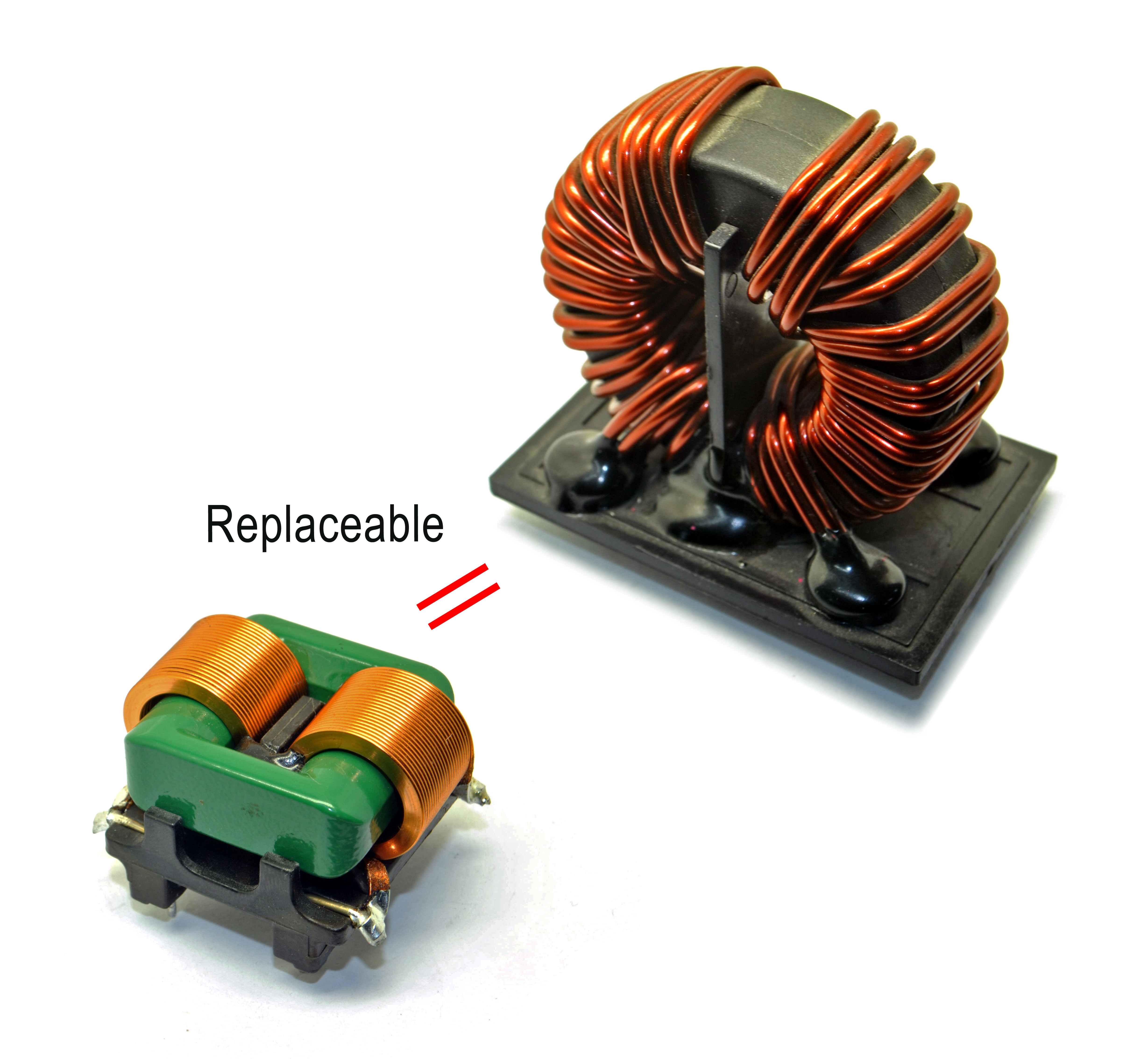

• Zamiennik dla: EE16,EE19,EE25,EF16,EF20,EF25,UU10.5, UU16,toroidalne cewki indukcyjne wspólnego trybu
• Wysoki prąd, mały profil, wysoka wydajność z efektem naskórkowym wysokiej częstotliwości płaskiego drutu, jednostkowa gęstość prądu może osiągnąć 1,5-2 razy więcej niż okrągły drut miedziany, a objętość będzie 0,5-1,0 razy mniejsza w tych samych warunkach
• Niższy współczynnik temperaturowy, tylko wokół uzwojenia jednowarstwowego, doskonała wydajność radiatora, wzrost temperatury jest znacznie niższy niż w przypadku cewki toroidalnej
• Pojemność międzyzwojowa jest mniejsza niż rdzeń toroidalny, wysoka wytrzymałość izolacji i wysoka niezawodność
• Zamknięta konstrukcja rdzenia magnetycznego
• Użyj płaskiego drutu, poprawiając współczynnik przestrzeni
• Uzwojenie jednofazowe, co znacznie zmniejsza pojemność rozproszenia
• Tłumienie EMI jest doskonałe
• W pełni automatyczne nawijanie, schludny układ linii, brak nakładania się, wysoka wydajność produkcji, niski nakład pracy

APLIKACJA:

• Komputer osobisty
• Przełączanie zasilania, adaptera i UPS
• Produkty komputerowe
• płyta DVD
• Zasilanie LED
• Telewizory i monitory LCD Płyty zasilające
• Konsumenckie produkty elektryczne i ładowarki, drukarki

UWAGI:.

• Testowanie indukcyjności: HP4284A, 100kHz/1V lub odpowiednik
• RDC:Miliomomierz QuadTech 1880
• Wartość prądu Isat L spada o 65% typ.at IDC w stosunku do wartości początkowej
• Wzrost temperatury Irms 40 ℃ Maksymalna referencyjna temperatura otoczenia
• Lutowalność: 75% drutu ołowianego Należy pokryć
• Metody lutowania: fala, rozpływ
• Temperatura pracy:-40 ℃ do + 105 ℃
• Temperatura przechowywania: od -55 ℃ do + 125 ℃

Uwagi: Dostosowane jest dostępne!
