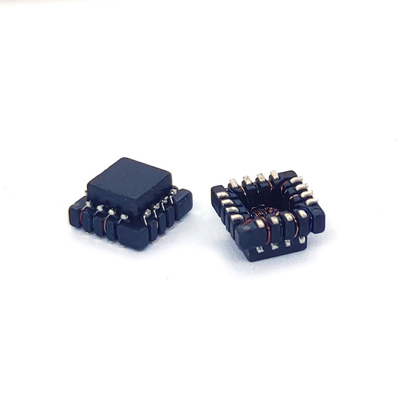

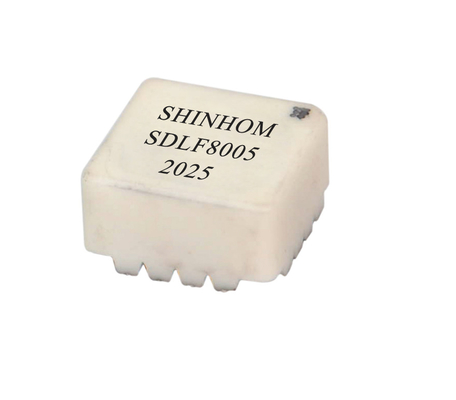

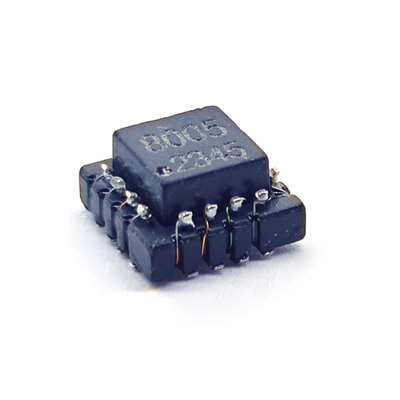

Wysokiej częstotliwości Common Mode Choke dla filtrów EMI linii danych SMT

SMT EMI filtry linii danych, common mode choke

Wstrzykiwacze w trybie wspólnym dla linii danych zapewniają ogólnego przeznaczenia filtrowanie EMI od niższych prędkości transmisji danych do ultra wysokich prędkości, takich jak USB3.x, HDMI2.0Eliminacja hałasu CM w systemach CAN, CAN FD i FlexRay.

Cechy

• Wyjątkowe tłumienie hałasu w trybie wspólnym od 15 MHz do 300 MHz; przekazuje dane linii sygnałowej poniżej 300 MHz przy minimalnym tłumieniu
• Pojemność prądu stałego 500 lub 100 mA.
• Doskonała izolacja elektryczna 300 Vrms przez 1 minutę
• Materiał rdzenia Ferryt
• Temperatura otoczenia od 40°C do +85°C
• Temperatura przechowywania składnik: od 40°C do +85°C.
• Opakowania taśmowe i rolkowe: od 40°C do +80°C
• Odporność na ciepło lutownicze Maks. trzy 40 sekundne przepływy ponowne w temperaturze +260°C, części schłodzone do temperatury pokojowej między cyklami
• Poziom wrażliwości na wilgoć (MSL) 1 (nieograniczona żywotność podłogi przy wilgotności względnej < 30 °C / 85%)
• Opakowanie 1000/13" rolka Taśma plastikowa: szeroka 16 mm, gruba 0,46 mm, odległość między kieszeniami 12 mm, głębokość kieszeni 4,5 mm
