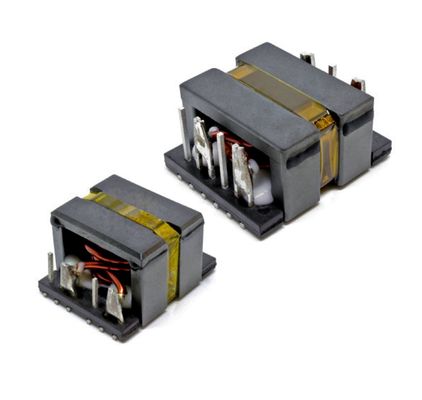

Szczegóły produktu: Dławiki trybu wspólnego Planar SMT Seria TPER19/25

Zaprojektowana dla systemów zasilania o wysokim poziomie szumów, seria TPER zapewnia wiodące w branży tłumienie EMI z prądem znamionowym 39A i izolacją 1500V. Wykorzystując rdzenie planarne ER19/ER25, osiąga ultra-niską rezystancję DCR (do 1,4 mΩ) i precyzyjną kontrolę SRF (0,95–2,0 MHz). Ekranowana konstrukcja SMT minimalizuje przesłuchy, a zgodność z RoHS/EIA481 zapewnia gotowość do zautomatyzowanego montażu. Zoptymalizowana pod kątem synergii z filtrami EMC w ładowarkach do pojazdów elektrycznych i falownikach przemysłowych.

Cechy

Platformy rdzeni

• ER19: 24,9×21,6×16,9 mm Max

• ER25: 30,5×27×18 mm Max

Parametry elektryczne @25℃ (z dokumentu)

Wydajność

• Temperatura pracy: –40℃ do +150℃ (TPER25)

• Prąd znamionowy: Na podstawie wzrostu temperatury o 50℃ (chłodzenie swobodnym powietrzem)

• Taśma/Szpula: Zgodność z EIA481

*Prąd znamionowy = prąd RMS powodujący wzrost temperatury o 50℃

Zastosowania

Pojazdy elektryczne

• Przetwornice DC-DC (obsługa prądu 39A dla systemów akumulatorów)

• Ładowarki pokładowe (cele SRF 1,42 MHz dla pasm EMI CISPR 25)

Zasilanie przemysłowe

• Falowniki słoneczne (izolacja 1500V dla systemów szynowych 1,2 kV)

• Napędy silników (DCR 1,4 mΩ minimalizuje straty mocy)

Dane/Telekomunikacja

• Zasilacze serwerów (SRF 2,0 MHz tłumi szumy trybu przełączania)

• Moduły zasilania 5G (profil planarny pasuje do płytek PCB o dużej gęstości)

Elektronika użytkowa

• Adaptery USB-PD 3.1 (impedancja szczytowa 1,42 MHz dla konstrukcji 140W)

• Sterowniki LED (zgodne z RoHS dla rynków globalnych)

FAQ

P: Jak dławik planarny przewyższa rdzenie toroidalne?
O: 30% niższy profil (18 mm vs 25 mm), 50% szybszy montaż (SMT vs przelotowy) i ściślejsza kontrola SRF (±5% vs ±20%).

P: Czy może zastąpić dławiki mocy w obwodach DC-DC?
O: Nie. Zaprojektowany do tłumienia EMI (a nie do magazynowania energii). Połącz z dławikami mocy, aby uzyskać pełną zgodność z EMC.

P: Czy wymagane jest obniżenie parametrów termicznych przy wysokich temperaturach otoczenia?
O: Tak. Prąd maks. = Prąd znamionowy × [(150 – Temperatura otoczenia)/50]. Np.: 39A @25℃ → 23,4A @120℃.

P: Czy obsługiwane są niestandardowe krzywe impedancji?
O: Tak. Skontaktuj się w celu dostrojenia SRF (np. 1,0 MHz±3% dla urządzeń medycznych).
