Name: Wysoce precyzyjna cewka Rogowskiego o zakresie od 1A do 500kA i ±0,2% liniowości dla dokładnego pomiaru prądu prądu prądu zmiennego
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: SRC Arkusz danych Flex Rogowski cewka
Availability: InStock

cechy Galeria opis produktu Rozmawiaj teraz.

cechy

specyfikacje

Obecny zakres: 1a do 500KA

Dokładność: <0,5% (skalibrowane)

Liniowość: ± 0,2% odczytu

Przepustowość łącza: 1 Hz do 100 kHz (-3dB)

Temperatura robocza: -40 ° C do +80 ° C.

Podkreślić:

Cewka Rogowskiego o zakresie od 1A do 500kA

Cewka Rogowskiego o dokładności <0

5%

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: SHINHOM

Orzecznictwo: RoHS

Numer modelu: SRC Arkusz danych Flex Rogowski cewka

Dokument: SRC datasheet Flex Rogowski...l_.pdf

Zapłata

Czas dostawy: 2 ~ 8 tygodnie

Zasady płatności: L/C, T/T.

Galeria

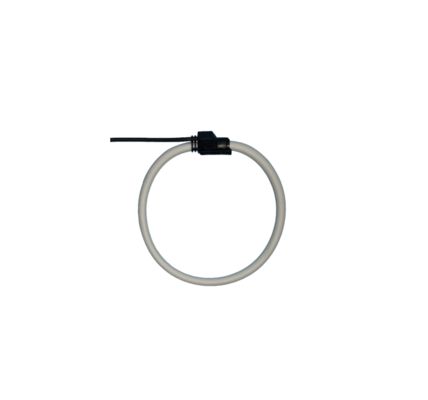

Wysoce precyzyjna cewka Rogowskiego o zakresie od 1A do 500kA i ±0,2% liniowości dla dokładnego pomiaru prądu prądu prądu zmiennego

opis produktu

Wysokiej wrażliwości elastyczna cewka Rogowskiego do zaawansowanego pomiaru prądu prądu przemiennego

Odkryj naszą wysokowrażliwą elastyczną cewkę Rogowskiego (seria SRC), zaawansowany elastyczny przetwornik prądu do precyzyjnego pomiaru prądu przemiennego od 1A do 500kA.,Idealny do monitorowania mocy, analizy harmonii i pomiaru fal prądu stałego.

Kluczowe cechy i korzyści

Wysoka precyzja i szeroki zakres dynamiczny:Osiągnięcie dokładnego pomiaru prądu przemiennego od 1A do 100kA (do 500kA maksymalnie) z doskonałą liniowością ±0,2%.
Ultra elastyczny i nienaruszający:Nasz elastyczny przetwornik prądu łatwo owija się wokół dużych, niezręcznych lub stałych przewodników (przewodników, kabli) w ciasnych przestrzeniach.Jego 12 mm cienka sekcja cewki i lekki projekt sprawiają, że instalacja jest prosta z kabelów.
Zasadniczo bezpieczne i solidne:W przeciwieństwie do tradycyjnych CT nie ma niebezpieczeństwa z otwartego obwodu wtórnego.Wyznaczone dla kategorii III 1000V / CAT IV 600V i przeznaczone do wymagających środowisk.
Wydajność szerokopasmowa:Dzięki szerokiej przepustowości od 1 Hz do 100 kHz (-3 dB) jest idealny do analizy harmonik, przejściowych i pomiaru fal prądu stałego w aplikacjach takich jak systemy ładowania baterii.
Zintegrowane osłony:Wewnętrzna tarcza zapewnia stabilne pomiary poprzez odrzucenie zakłóceń zewnętrznych pól magnetycznych, zwiększając dokładność nawet przy niskich prądach pierwotnych.
Kompatybilność plug-and-play:Ta cewka Rogowskiego może być bezpośrednio podłączona do naszych liczników DIN-RAIL i paneli bez zewnętrznego integratora cewki Rogowskiego, ułatwiając konfigurację systemu.

Specyfikacje techniczne (seria SRC)

Parametry	SRC-50	SRC-100	SRC-150
Długość cewki	180 mm	380 mm	555 mm
Wielkość okna (średnica B)	50 mm	100 mm	150 mm
Odporność cewki	255 Ω (± 10%)	375 Ω (± 10%)	540 Ω (± 10%)
Wskaźnik wyjścia (@50Hz)	Kalibrowane: 333 mV/kA Niekalibrowane: 360 mV/kA	Kalibrowane: 333 mV/kA Niekalibrowane: 360 mV/kA	Kalibrowane: 333 mV/kA Niekalibrowane: 360 mV/kA
Dokładność (@25°C)	Kalibrowane: < 0,5% Niewykalibrowane: < 5%	Kalibrowane: < 0,5% Niewykalibrowane: < 5%	Kalibrowane: < 0,5% Niewykalibrowane: < 5%
Maksymalny prąd mierzalny	500 kA	500 kA	500 kA
Przepustowość	1 Hz - 100 kHz (-3 dB)	1 Hz - 100 kHz (-3 dB)	1 Hz - 100 kHz (-3 dB)
Błąd fazowy	≤ 0,5°	≤ 0,5°	≤ 0,5°
Długość kabla ołowiowego	2 metry (standardowe, dostosowywalne do 20 m)	2 metry (standardowe, dostosowywalne do 20 m)	2 metry (standardowe, dostosowywalne do 20 m)
Temperatura pracy	-40°C do +80°C	-40°C do +80°C	-40°C do +80°C

Ogólne specyfikacje

Liniowość: ±0,2% odczytu

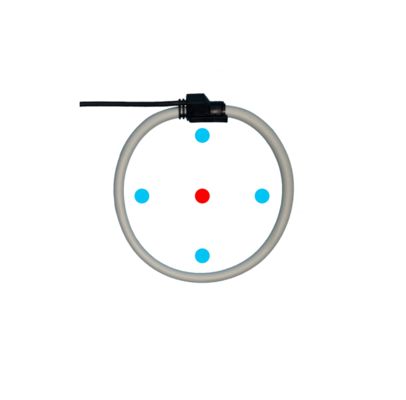

Błąd pozycji: maksymalnie ± 1%
Zero Drift (wyjście na OA): ≤ 0,05 mV
Standardy bezpieczeństwa: oznakowanie CE, zgodne z normami EN 61010-1:2010 (LVD) i EN 61326-1:2013 (EMC)
Napęd izolacyjny: cewka: 2000V; kabel sygnałowy: 1000V
Materiał: Wstrzymująca ogień guma termoplastyczna (UL 94 V-0)

Typowe zastosowania

Analizatory jakości mocy i urządzenia do pomiaru prądu przemiennego
Systemy zarządzania energią i monitorowania mocy
Analiza harmonik i przejściowych
Pomiar fal prądu stałego w systemach akumulatorowych i UPS
Instrumenty laboratoryjne i przenośne liczniki
Monitoring prądu napędu silnikowego i napędu zmiennej częstotliwości (VFD)

Dlaczego wybrać nas?
Jako profesjonalny eksporter komponentów elektronicznych, gwarantujemy jakość produktów, zapewniamy wsparcie techniczne i zapewniamy niezawodną globalną wysyłkę.Skontaktuj się z nami już dziś, aby uzyskać ofertę konkurencyjną i kartę danych.
