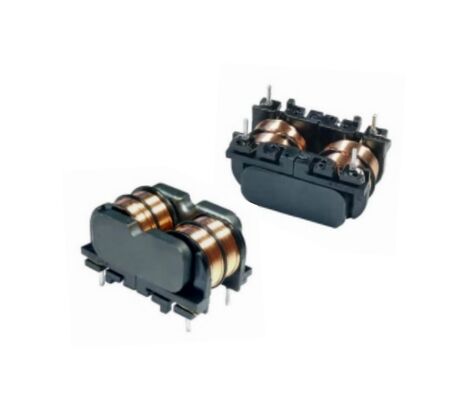

Kompaktowy dławik symetryczny z indukcyjnością od 3,3 mH do 100 mH i zdolnością do obsługi impulsów o natężeniu 2,5 A

5000
MOQ
Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Dławik symetryczny od 3.3 mH do 100 mH

,

Filtr EMI 2.5 A

,

Filtr RFI o wysokiej odporności na impulsy
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: LFUR17
Dokument: LFUR17_-.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Wysokiej wydajności kompaktowy choke w trybie wspólnym do filtrowania hałasu linii elektroenergetycznych
W sprawieSeria LFUR17jest linią wysokiej wydajnościWstrzykiwania w trybie powszechnymZastosowany do urządzeń elektronicznych mocy nowej generacji wymagających efektywnej redukcji hałasu i stabilnej indukcji.Filtry EMI,Filtry RFI, orazFiltry tłumiące hałas LC, seria LFUR17 oferuje kompaktowy czynnik kształtu o doskonałej wydajności elektrycznej dla szerokiej gamy przełączników zasilania i urządzeń elektronicznych.
Zbudowany z optymalizowanych materiałów magnetycznych, LFUR17 Series dostarczawysoka indukcyjność z niskim oporem, co pozwala na zwiększenie wydajności filtracji bez nadmiernych strat mocy.zapewnienie niezawodnego tłumienia hałasu w trybie wspólnym w szerokim spektrum częstotliwości.
Te dławice są przeznaczone dlalutowanie falowe, zapewniające łatwą montaż i stałą stabilność termiczną.30,3 mH do 100 mH, niskie wartości DCR i IDC do2.5 A, seria LFUR17 zapewnia wyjątkową wydajność dla konwerterów AC/DC, balastów LED, ładowarek, adapterów i innych kompaktowych systemów zasilania.
Kluczowe cechy
  • Wysoka indukcyjność i niski DCRZapewnia silne tłumienie hałasu przy jednoczesnym zminimalizowaniu strat mocy w obwodach przełączania.
  • Wysoka zdolność do przetwarzania impulsówOdpowiednie dla przetworników mocy działających w warunkach dynamicznego obciążenia.
  • Optymalizowane do tłumienia hałasu LCFunkcjonuje bezproblemowo w filtrach EMI i RFI dla lepszej wydajności EMC.
  • Wskaźnik indukcji/prądu wiodący w branżyStabilne cechy impedancji w szerokopasmowych zakresach częstotliwości.
  • Kompaktowa, przyjazna SMD strukturaZaprojektowany do lutowania falami i dużych montaży automatycznych.
  • Niezawodne działanie w temperaturzeTemperatura pracy: -40°C do +85°C Zaleca się, aby w najgorszych warunkach temperatura rdzenia nie przekraczała 125°C.
Specyfikacje elektryczne (25 °C)
Numer części Indukcja (mH) DCR Max (mΩ) IDC Max (A) Warunki badania
LFUR17-332Y 30,3 mH 120 mΩ 2.5 A 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1.65 A 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1.32 A 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0.92 A 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0.85 A 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0.75 A 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0.62 A 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0.58 A 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0.45 A 1 kHz, 0,25 V
Charakterystyka techniczna i fizyczna
  • Rozmiary: 25,0 × 18,8 × 13,5 mm (typowe opakowanie)
  • Warunek badania: 1 kHz, 0,25 V (standart HP4284A)
  • Włókno elektryczne: 1500 VAC (50/60 Hz, 3 mA, 2 sekundy, od owijania do rdzenia) 2500 VAC (50/60 Hz, 3 mA, 2 sekundy, od owijania do owijania)
  • Temperatura pracy: -40°C do +85°C
  • Temperatura przechowywania: -20°C do +60°C
  • Dostępny projekt specyficzny dla klienta
Impedancja w trybie wspólnym
Krzywy odpowiedzi częstotliwości dla serii LFUR17 wskazują na silne szczyty impedancji odpowiednie do tłumienia szumu przeprowadzanego w0.1 MHz - 10 MHzzasięgu, idealny do przełączania źródeł zasilania i zgodności z EMC.
