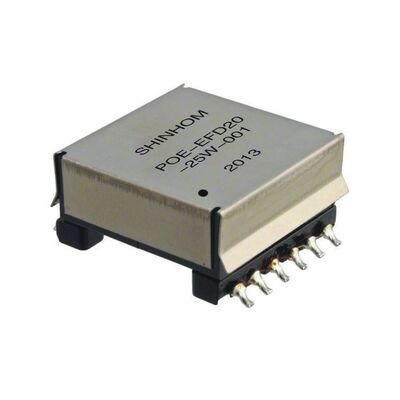

Wysokiej Wydajności 150W POE Planar Transformer with 36V-57V Input and 200 kHz - 700 kHz Switching Frequency

Wysokowydajny, niskoprofilowy płaski transformator konwertujący POE to specjalnie zaprojektowany transformator POE zaprojektowany z myślą o kompaktowych zastosowaniach zasilania PoE o dużej gęstości. Zaprojektowany jako płaski transformator konwertujący POE, obsługuje szeroki zakres wejściowy (36 V-57 V) i klasę mocy do 150 W, zapewniając niezawodną izolowaną konwersję mocy w systemach o ograniczonej przestrzeni, w tym telefonach IP, kamerach monitorujących, bezprzewodowych punktach dostępowych i urządzeniach IoT. Ten produkt jest zgodny z dyrektywą RoHS i obsługuje wzmocnioną izolację do 1500 V prądu stałego.

• Zakres mocy i wejście:Obsługuje do150 Wprzy nominalnym napięciu wejściowym36 V -57 V, zoptymalizowany dla architektur zasilania PoE.
• Topologia konwertera do przodu:Zoptymalizowany pod kątem architektur konwerterów forward (w tym opcje półmostka/pełnego mostka i aktywnego zacisku) w celu zapewnienia wysokiej wydajności konwersji i stabilnej mocy wyjściowej.
• Praca z wysoką częstotliwością:Częstotliwość przełączania zoptymalizowana pomiędzy200 kHz - 700 kHz, umożliwiając kompaktowe układy magnetyczne i konstrukcje o dużej gęstości – niezawodny wybór transformatora wysokiej częstotliwości do nowoczesnych systemów zasilania.
• Konstrukcja niskoprofilowa:Ultra niski profil z10,5 mm (regulowany)wysokość dla cienkich zespołów SMD i konstrukcji typu ciasnej płyty.
• Wysoka izolacja i zakres temperatur:Ocena izolacji1500 V prądu stałegoi szeroki zakres temperatur pracy/przechowywania-40°C do +125°Cdla solidnej wydajności w terenie.
• Zgodność i materiały:Bezołowiowy, zgodny z RoHS; zakończenie zakończone Sn-0,7Cu. W wybranych wariantach w stosownych przypadkach powołuje się na zgodność z normą IEC60950.
• Wszechstronność zastosowań:Zaprojektowany specjalnie jako transformator POE do zasilania PoE, idealnie nadaje się do kamer monitorujących, telefonów IP, bezprzewodowych punktów dostępowych i innych urządzeń IoT/edge zasilanych PoE.

• Topologia:Konwerter do przodu (obsługuje topologie półmostka/pełnego mostka i aktywnego zacisku).
• Częstotliwość przełączania:200 kHz - 700 kHz (zoptymalizowane).
• Napięcie izolacji:1500 VDC (typowe warunki testu Hi-Pot pokazane w arkuszu danych).
• Temperatura pracy:-40°C do +125°C (łącznie z własnym wzrostem temperatury).
• Profil:Niskoprofilowy,Maks. 10,5 mm(regulowany w niektórych wariantach pakietów).

• Moc:Klasa 50W-150W w zależności od modelu; powszechnie stosowane konfiguracje 120 W/150 W dla stopni zasilania PoE.
• Typowe zwoje / indukcyjność / DCR:W arkuszu danych produktu podano wiele uzwojeń specyficznych dla części i wartości OCL/LK w celu dokładnego dopasowania projektu (patrz tabele arkuszy danych dla numerów części POE-TP65-116 ~ POE-TP65-130). Projektanci powinni wybrać numer części odpowiadający docelowemu współczynnikowi zwojów i indukcyjności rozproszenia dla topologii przetwornika.

• Systemy zasilania PoE:Scentralizowane zasilacze PoE, urządzenia midspan i wtryskiwacze PoE.
• Nadzór:Zasilanie kamer IP i modułów PTZ tam, gdzie wymagany jest niski profil i izolacja.
• Sieć korporacyjna:Bezprzewodowe punkty dostępowe i telefony VoIP/IP wymagające niezawodnego izolowanego zasilania.
• Urządzenia IoT i brzegowe:Niskoprofilowe moduły mocy do kompaktowych czujników i urządzeń bramkowych.

• Zoptymalizowany pod kątem nowoczesnych topologii PoE — kompaktowe magnesy o wysokiej częstotliwości zmniejszają powierzchnię PCB i poprawiają właściwości termiczne.
• Solidna izolacja i szeroki zakres temperatur zapewniają niezawodność w zastosowaniach przemysłowych i komercyjnych.
• Wiele wariantów części i opcji uzwojenia pozwala projektantom dopasować współczynnik zwojów, indukcyjność rozproszenia i DCR do konstrukcji konwertera do przodu, aby uzyskać maksymalną wydajność.

W celu doboru części należy zapoznać się z tabelami arkuszy danych (seria POE-TP65), które zawierają dokładne obroty, wartości OCL, LK, DCR i hi-pot według numeru części. Przykładowe elementy serii i ślady mechaniczne są pokazane w arkuszu danych w celu wsparcia układu PCB i projektu podkładki.

Podczas integracji z obwodami konwertera do przodu lub obwodami z aktywnym zaciskiem należy potwierdzić indukcyjność rozproszenia i wymagania dotyczące współczynnika zwojów, aby spełnić cele w stanach przejściowych i regulacyjnych.
