Dom /Produkty/Dławik w trybie wspólnym/CMD CM0705 serii SMD Common Mode Choke o wysokiej wydajności atenuacyjnej, szerokim zakresie indukcji i wysokiej zdolności izolacyjnej

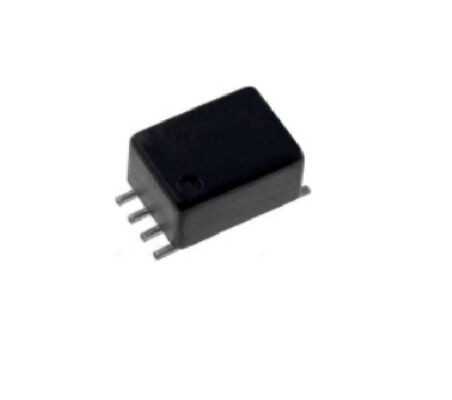

CMD CM0705 serii SMD Common Mode Choke o wysokiej wydajności atenuacyjnej, szerokim zakresie indukcji i wysokiej zdolności izolacyjnej

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Wysoka wydajność tłumienia common mode choke

,

Wielki zakres indukcji SMD Common Mode Choke

,

Wysoka zdolność izolacyjna powierzchnia montażu Induktor w trybie wspólnym
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: CM0705
Dokument: CM0705 Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
CMD Common Mode Choke CM0705 serii
CMD Common Mode Choke CM0705 Series to kompaktowy SMD common mode choke zaprojektowany do skutecznego tłumienia hałasu w układach elektronicznych o wysokiej gęstości.Wyposażone w miniaturowy pakiet mocowania powierzchni zoptymalizowany do montażu pick-and-place, ta seria zapewnia niezawodną koplanarność i jednolite osiągi elektryczne w szerokim zakresie częstotliwości.
Z wieloma opcjami indukcji i wysokim napięciem testowym od linii do linii wynoszącym 500 Vrms, seria CM0705 jest odpowiednia do zastosowań wymagających stabilnego filtrowania EMI i ochrony integralności sygnału.Jego solidna konstrukcja i szeroki zakres temperatury roboczej sprawiają, że jest to niezawodny induktor do montażu na powierzchni dla konsumentów, elektroniki przemysłowej i komunikacyjnej.
Kluczowe cechy
  • Projektowanie podnośnika powierzchni- Kompaktny pakiet SMD kompatybilny z automatycznym montażem pick-and-place
  • Wysoka wydajność tłumienia- Zaprojektowane do skutecznego tłumienia hałasu EMI w szerokim zakresie częstotliwości
  • Szeroki zakres indukcji- wartości indukcji od 47 μH do 12000 μH (zależne od modelu)
  • Stabilny prąd nominalny- Prąd nominalny do 500 mA w zależności od numeru części
  • Niski opór prądu stałego- Zoptymalizowane wartości DCR w celu zminimalizowania strat mocy
  • Wysoka zdolność izolacyjna- napięcie badawcze 500 Vrms między uzwojami (liniowo-liniowo)
  • Szeroki zakres temperatury- temperatura pracy od -25°C do +105°C
Charakterystyka elektryczna
Specyfikacje mierzone w temperaturze otoczenia 25°C:
Indukcja Tolerancja +50% / -30%
Zakres indukcji 47 μH do 12000 μH
Prąd nominalny 100 mA do 500 mA (zależnie od modelu)
Odporność prądu stałego (maks.) 180 mΩ do 1800 mΩ
Napięcie badawcze 500 Vrms (z linii do linii)
Warunki badania indukcji 100 kHz, 20 mV
Wnioski
  • Wyeliminowanie EMI- filtrowanie hałasu w liniach sygnałowych i elektroenergetycznych za pomocą tłumienia EMI
  • Filtrowanie mocy wejściowej- Redukcja hałasu w trybie wspólnym w liniach prądu stałego
  • Elektronika użytkowa- sterowanie hałasem w kompaktowych urządzeniach wymagających komponentów SMD
  • Elektronika przemysłowa- Ochrona integralności sygnału w obwodach sterowania i interfejsów
  • Sprzęt komunikacyjny- filtrowanie EMI dla linii danych i łączności
Częste pytania
Jaka jest podstawowa funkcja dławicy CM0705?
Został zaprojektowany w celu tłumienia hałasu w trybie normalnym i zmniejszenia zakłóceń elektromagnetycznych w liniach sygnałowych i energetycznych.
Czy model serii CM0705 nadaje się do automatycznego montażu?
Tak, konstrukcja SMD jest zoptymalizowana dla procesów pick-and-place i zapewnia niezawodną koplanarność.
Czy indukcyjność różni się w zależności od liczby części?
Seria CM0705 oferuje szeroki zakres wartości indukcji, z nominalnym prądem i DCR różniącymi się w zależności od modelu.
Czy może działać w środowiskach o wysokiej temperaturze?
Seria obsługuje zakres temperatury roboczej od -25°C do +105°C, nadający się do większości zastosowań przemysłowych i konsumenckich.
Etykietka:

common mode power line choke

common mode toroidal chokes

common mode inductor
