Dom /Produkty/Dławik w trybie wspólnym/Powierzchniowa instalacja Common Mode Choke z impedancją od 60Ω do 1400Ω, prądem nominalnym 3,2A i kompaktowym pakietem SMD do tłumienia EMI

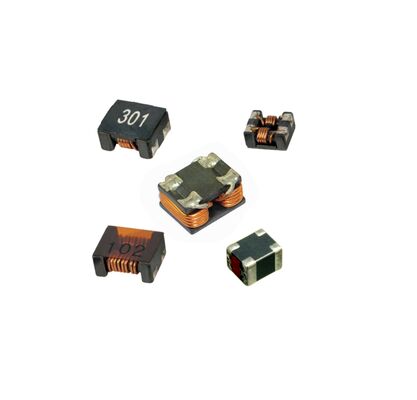

Powierzchniowa instalacja Common Mode Choke z impedancją od 60Ω do 1400Ω, prądem nominalnym 3,2A i kompaktowym pakietem SMD do tłumienia EMI

5000
MOQ
Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Dławik trybu wspólnego o impedancji od 60 Ω do 1400 Ω

,

Dławik do montażu powierzchniowego o natężeniu znamionowym 3

,

2 A
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: Seria SQD4520
Dokument: SQD4520 Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
Wymagania w zakresie stosowania:
Zaprojektowany do efektywnego filtrowania interferencji elektromagnetycznych (EMI) w nowoczesnych obwodach elektronicznych,serii SQD4520 szczotek do montażu powierzchniowego zapewniają solidną wydajność tłumienia EMI w kompaktowejWykorzystując wytrzymałą konstrukcję ferrytowego rdzenia, te common mode choke'y oferują wysoką impedancję na 100MHz,skutecznie tłumienie niepożądanych hałasów w trybie wspólnym, umożliwiając jednocześnie przechodzenie sygnałów różnicowych z minimalną stratąZaprojektowane do zastosowań o wysokim prądzie łączą one doskonałą wydajność częstotliwości z wyższą wytrzymałością mechaniczną i łatwością spawania.uczynienie ich niezawodnym i opłacalnym rozwiązaniem dla spełnienia wymogów EMC w szerokim zakresie interfejsów linii zasilania i danych.
Główne specyfikacje
Impedancja @100MHz60Ω Min do 1400Ω Typ (zależny od modelu)
Odporność prądu stałego (DCR)35mΩ do 80mΩ Maks.
Prąd nominalnyDo 3,2A Max
Napęd nominalny50V maksymalnie
Temperatura pracy-40°C do +125°C
Cechy produktu
  • Kompaktny pakiet SMD z solidną konstrukcją mechaniczną
  • Doskonała wydajność wysokiej częstotliwości i spawalność
  • Wysoka impedancja dla skutecznego tłumienia hałasu w trybie wspólnym
  • Niski opór prądu stałego dla minimalnej straty sygnału
  • Wyposażenie na urządzenia do pracy z silnikiem
Wnioski
  • Filtrowanie EMI w konwerterach mocy prądu stałego/prądu stałego i prądu przemiennego/prądu stałego
  • Układ tłumienia hałasu do kamer wideo i telewizorów LCD
  • Zwiększenie integralności sygnału w systemach łączności i sieci
  • Elektronika motoryzacyjna do redukcji hałasu prowadzonego
  • Filtrowanie linii danych na dyskach twardych (HDD) i urządzeniach pamięci masowej
Częste pytania
Jaka jest podstawowa funkcja choke'u w trybie standardowym?
Jego podstawową funkcją jest tłumienie interferencji elektromagnetycznych (EMI) w trybie wspólnym poprzez zapewnienie wysokiej impedancji niepożądanym prądom hałasowym płynącym w tym samym kierunku na parze linii,jednocześnie oferując niską impedancję pożądanego sygnału różnicowego.
Jak wybrać odpowiednią wartość impedancji dla mojej aplikacji?
Wybór zależy od spektrum częstotliwości hałasu, który należy tłumić.Wyższa impedancja zapewnia większe tłumienie na częstotliwości badania. Zwróć się do profilu hałasu i norm EMC swojego obwodu.
Co oznacza parametr prądu nominalnego?
Prąd nominalny to maksymalny ciągły prąd, z którym może sobie poradzić tłocznik, nie przekraczając jego specyfikacji termicznych lub charakterystycznych.Ważne jest, by prąd w układzie odpowiadał lub przekraczał normalny prąd w układzie.
Czy te wstrząsy są odpowiednie do zastosowań samochodowych?
Tak, z zakresem temperatury roboczej od -40°C do +125°C i solidną konstrukcją, są one odpowiednie do różnych systemów elektronicznych samochodowych, gdzie wymagane jest niezawodne filtrowanie EMI.
