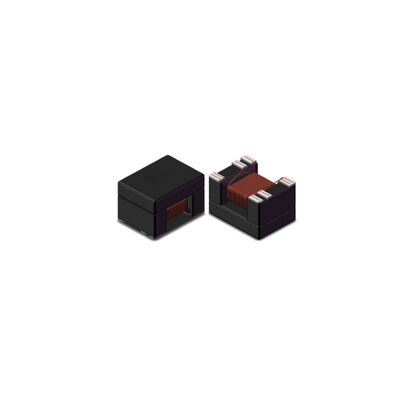

Supermalutki transformator sygnału serii TX4532
Zaprojektowany do szybkiej transmisji danych i niezawodnego dostarczania energii przez Ethernet, serii TX4532 stanowi szczyt miniaturyzacji i wydajności wTransformatory interfejsu LANTe.transformatory sygnałowesą specjalnie zaprojektowane w celu spełnienia rygorystycznych wymagań nowoczesnych interfejsów sieciowych, zapewniając doskonałą integralność sygnału z zwiększoną stratą zwrotu i zminimalizowaną rozmową krzyżową.W pełni zgodne z normą IEEE 802.3af (15W) i IEEE 802.3at (30W), są idealneTransformatory PoEdo zintegrowania danych i zasilania w jednym kablu, wykonany z zautomatyzowanym uzwojeniem, zapewniającym wysoką jakość i charakteryzujący się solidną konstrukcją, która przetrwa szerokie badania wytrzymałości w środowisku,Zapewniają niezawodną wydajność w kompaktowych, zastosowań wymagających dużej przestrzeni.
Kluczowe cechy
Podstawowe specyfikacje elektryczne (przykład TX4532-121).
| Parametry |
Wartość |
| Indukcja otwartego obwodu (OCL) |
120 μH (min) @ 15mA |
| Odporność prądu stałego (DCR) |
20,00 Ω (maks.) |
| Utrata wstawienia |
-1,5 dB (maksymalnie) |
| Strata zwrotu |
-20 dB (Min) |
- Wspiera IEEE 802.3af (15W) i IEEE 802.3at (30W) Zasilanie przez Ethernet
- Wysokie napięcie izolacyjne: 1500Vrms
- Szeroki zakres temperatury roboczej: -40°C do +105°C
- Kompaktowy, lekki projekt do montażu na powierzchni
- Zgodność z RoHS
- Udowodniona wiarygodność:Zaprojektowany do przejścia kompleksowego zestawu badań środowiskowych, w tym wstrząsu cieplnego, wilgotności, wibracji i rozpylania soli
Wnioski
- Porty LAN w przełącznikach sieciowych, routerach i bramkach
- Sprzęt komunikacyjny i stacje bazowe
- Cyfrowa elektronika użytkowa wymagająca łączności Ethernet (telewizory inteligentne, konsole do gier, set-top boxy)
- Urządzenia i sterowniki przemysłowe Ethernet
- Wszelkie zastosowania wymagające kompaktowej, niezawodnej izolacji sygnału i wsparcia PoE
Częste pytania
Jaka jest kluczowa korzyść zwiększenia straty zwrotu w transformatorze LAN?
Poprawiona utrata zwrotu minimalizuje odbicia sygnału na interfejsie transformatora, co jest kluczowe dla utrzymania integralności sygnału, zmniejszenia błędów bitowych,oraz zapewnienie stabilnej szybkiej transmisji danych w aplikacjach Ethernet.
Czy ten transformator obsługuje Power over Ethernet (PoE)?
Tak, seria TX4532 została zaprojektowana tak, aby była zgodna z normami PoE IEEE 802.3af (15.4W) i IEEE 802.3at (30W), co pozwala bezpiecznie przekazywać zarówno dane, jak i zasilanie kablami Ethernet.
Dlaczego rozbudowana lista testów niezawodności jest ważna?
Wykazane badania (wstrząs cieplny, wilgotność, wibracje itp.) wykazują, że transformator jest skonstruowany tak, aby wytrzymać trudne warunki pracy i zapewnić wiarygodność długoterminową,który jest niezbędny dla infrastruktury sieci i urządzeń przemysłowych, które muszą działać nieprzerwanie.
Co oznacza wartość izolacji 1500 Vrms?
Ta klasa wskazuje, że transformator może wytrzymać wysokie napięcie (1500 V średnia kwadratowa od pierwotnego do wtórnego uzwojenia) przez określony czas,zapewnienie kluczowej izolacji bezpieczeństwa i ochrony przed nadwyżkami napięcia dla podłączonego sprzętu.
