Kompaktowy filtr w trybie standardowym do tłumienia EMI interfejsów dużych prędkości w ograniczonych przestrzeniach

5000
MOQ

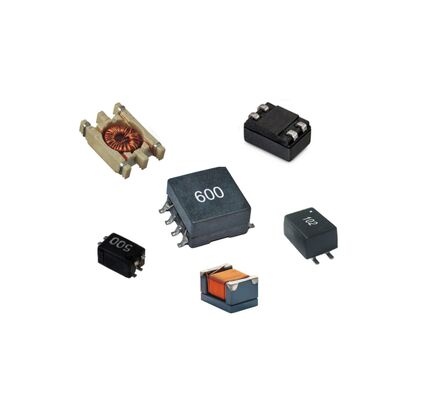

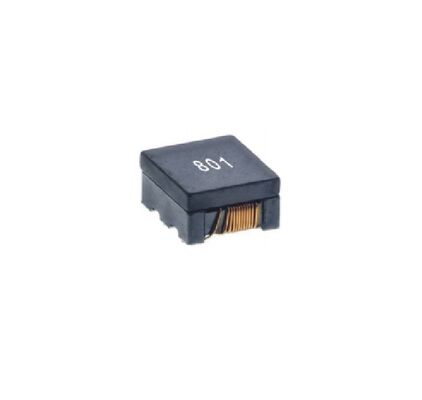

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Kompaktowy filtr trybu wspólnego

,

Włókno ranne w trybie normalnym

,

Komponent tłumiący zakłócenia elektromagnetyczne interfejsu szybkiego interfejsu
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: Seria SF1210F-3W
Dokument: SF1210F-3W Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
Kompaktowe filtry w trybie standardowym do szybkiego tłumienia EMI w interfejsie
Zaprojektowany w celu zapewnienia niezawodnego filtrowania hałasu w aplikacjach o ograniczonej przestrzeni, serii SF1210F-3W oferuje wybór wysokiej wydajnościfiltry wspólnego trybuWykorzystującWłókna zębówW ramach tej serii dostarczamy niezbędneSkładniki tłumiące EMIfunkcjonalność z opcjami impedancji w trybie wspólnym 160Ω, 240Ω i 500Ω przy częstotliwości 100 MHz. Zaprojektowane w celu łatwej integracji,zawiera zalecany układ PCB i wzory szablonów w celu zapewnienia optymalnej wydajności i możliwości produkcjiW pełni zgodny ze standardami RoHS i bezhalogenów, działa niezawodnie w zakresie temperatur od -40°C do +125°C.
Kluczowe cechy
  • Impedancja w trybie wspólnym (@100MHz):160Ω, 240Ω lub 500Ω (±25%, w zależności od modelu)
  • Odporność prądu stałego (DCR):Tak niskie, jak 0,21Ω (maksymalnie)
  • Prąd nominalny:Do 500mA (maksymalnie)
  • Napęd nominalny:50 Vdc (maks.)
  • Wytrzymać napięcie:125 Vdc (maksymalnie)
  • Odporność izolacyjna:10 MΩ (min)
  • Budowa:Rodzaj nawinięcia drutu dla solidnej wydajności wysokiej częstotliwości
  • Wsparcie projektowe:Zawiera zalecany wzór lądowy PCB i otwór szablonu pasty lutowej
  • Zgodność:100% bez ołowiu, bez halogenów, zgodne z RoHS
  • Temperatura pracy:-40°C do +125°C (włącznie ze wzrostem własnej temperatury)
Wnioski
  • Filtrowanie EMI dla szybkich różnicowych linii danych (np. USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Dławienie hałasu w przenośnej i noszonej elektroniczności użytkowej
  • Zwiększenie integralności sygnału w modułach komunikacyjnych (Wi-Fi, Bluetooth)
  • Filtrowanie linii elektroenergetycznych w cyfrowych obwodach niskiego prądu i czujnikach
  • Rozwiązania EMC na poziomie płyty w sprzęcie sieciowym i set-top-boxach
Częste pytania
Jak wybrać pomiędzy modelem impedancji 160Ω, 240Ω i 500Ω?
Wybór zależy od częstotliwości i amplitudy hałasu w trybie wspólnym, który należy stłumić.Zastanów się nad specyficznym profilem EMI i wymaganiami zgodnościModel 500Ω oferuje najsilniejsze tłumienie na częstotliwości 100 MHz.
Dlaczego zalecane układy PCB i wzory szablonów są ważne?
Zalecenia te pomagają zoptymalizować wydajność filtra o wysokiej częstotliwości poprzez zminimalizowanie efektów pasożytniczych i zapewnienie niezawodnych, spójnych połączeń lutowniczych podczas montażu powierzchni,ograniczanie wad produkcyjnych.
Czy ta seria może być używana do filtrowania linii elektrycznych?
Tak, ale pamiętaj o prędkości nominalnej (maksymalnie 500mA). Jest odpowiedni do filtrowania hałasu na szlakich zasilania o niższym prędkości lub liniach sygnałowych z przesunięciem prądu stałego.zapewnić, aby bieżący rating wybranego modelu nie został przekroczony.
Jakie korzyści przynosi w tym kontekście konstrukcja z nawijania drutu?
Konstrukcja zwojowa z drutu zazwyczaj pozwala na wyższą impedancję wspólnego trybu i lepszą wydajność przy wysokich częstotliwościach w porównaniu z niektórymi wielowarstwowymi filtrami ceramicznymi,sprawiając, że jest bardziej skuteczny w tłumieniu EMI w szybkich interfejsach cyfrowych.
