Dom /Produkty/Dip Power Inductor/LCHB Series 3-Pin Drum Inductor ️ Vertical Through-Hole Inductor dla Piezo Buzzer & LED Boost Circuit

LCHB Series 3-Pin Drum Inductor ️ Vertical Through-Hole Inductor dla Piezo Buzzer & LED Boost Circuit

100
MOQ

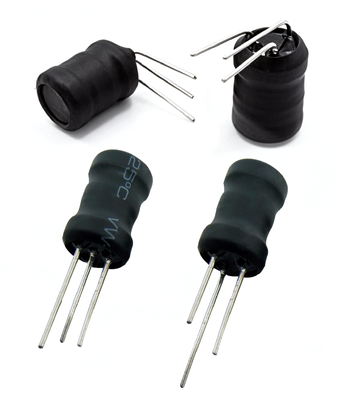

LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Częstotliwość znamionowa: 50 Hz lub 60 Hz
Wytrzymałość dielektryczna: 2,5KV/1mA/1min
Aplikacja: Monitorowanie mocy, zarządzanie energią i systemy zabezpieczeń
Wilgotność względna: 10%~95%
Podkreślić:

Werykacyjny induktor bębnowy przez otwór

,

Piezo Buzzer Drum Inductor

,

Induktor bębnowy 3-pin z serii LCHB
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS/ISO/UL/CE/IATF16949/CNAS
Numer modelu: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Dokument: LCHB0608-3W Series.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu

3-pinowa cewka bębnowa serii LCHBposiada konstrukcję z pionowymi otworami przelotowymi (DIP) i uzwojenie z gwintem centralnym, co zapewnia kompaktowe, ekonomiczne i lekkie rozwiązanie do różnych zastosowań elektronicznych o małej mocy. Ta 3-pinowa seria cewek z rdzeniem bębna obejmujeLCHB0608, LCHB0810, LCHB0912 i LCHB1016opcje rozmiaru, zKonfiguracje uzwojeń A, B i Cdostępne, aby spełnić różne wymagania obwodów. Zakres indukcyjności obejmuje zakres od 0,02 mH do 300 mH, przy rezystancji prądu stałego wynoszącej zaledwie 0,02 Ω, zapewniając wydajne magazynowanie energii i stabilną wydajność elektryczną. Dzięki kompaktowym rozmiarom, prostej konstrukcji i niezawodnej wydajności seria LCHB jest szeroko stosowana w sterownikach wzmacniających brzęczyk piezoelektryczny, obwodach wzmacniających mini LED, przetwornikach mikro DC-DC, filtrowaniu sygnałów elektroniki użytkowej i modułach audio zabawek elektronicznych.

Cechy
  • 3-pinowa pionowa struktura DIP
  • Konstrukcja uzwojenia z gwintem centralnym
  • Kompaktowy rozmiar i lekka konstrukcja
  • Niski koszt produkcji masowej
  • Szeroki zakres indukcyjności: 0,02 mH–300 mH
  • Niska rezystancja prądu stałego: do 0,02 Ω
  • Wiele rozmiarów: LCHB0608 / 0810 / 0912 / 1016
  • Wiele konfiguracji uzwojenia: A, B, C
Specyfikacje serii produktów
Szereg Wymiary (mm) Zakres indukcyjności (mH) Zakres DCR (Ω) Zakres przełożenia obrotów (N1:N2) Typowe zastosowania
LCHB0608-3W 6 × 8 0,02 ~ 80 0,05 ~ 1400 1:1,1 ~ 1:18,4 Ultrakompaktowe urządzenia przenośne
LCHB0810-3W 8 × 10 0,04 ~ 120 0,8 ~ 275 1:1,6 ~ 1:23,3 Ogólne obwody konwertera podwyższającego
LCHB0912-3W 9 × 12 0,10 ~ 200 0,6 ~ 400 1:1,6 ~ 1:26,3 Aplikacje zwiększające i filtrujące średniej mocy
LCHB1016-3W 10 × 16 0,47 ~ 160 2,8 ~ 200 1:10,1 ~ 1:17,7 Obwody konwertera podwyższającego moc o większej mocy

Notatka:Powyższe specyfikacje przedstawiają typowe zakresy parametrów dla każdej serii. Szczegółowe charakterystyki elektryczne poszczególnych modeli można znaleźć w pełnych arkuszach danych.

Wszystkie produkty serii LCHB są dostępne zKonfiguracje uzwojeń A, B i C, zapewniając elastyczne opcje dla różnych topologii obwodów, wymagań dotyczących współczynników zwojów i projektów układów PCB.

Aplikacje
  • Obwody sterownika brzęczyka piezoelektrycznego– Generowanie impulsów wysokiego napięcia i konwersja wzmocnienia
  • Kompaktowe konwertery LED Boost– Zastosowania związane z magazynowaniem energii i zwiększaniem napięcia
  • Miniaturowe konwertery zasilania DC-DC– Konwersja mocy i filtrowanie wyjściowe
  • Filtrowanie elektroniki użytkowej– Tłumienie szumów i stabilizacja sygnału
  • Elektronika zabawek i sprzętu audio– Przetwarzanie dźwięku i kompaktowe obwody mocy
Często zadawane pytania

P: Czy można zastosować 3-pinowy bębeninduktorwymienić transformator w obwodach wzmacniających?

A:Tak. Seria LCHB wykorzystuje strukturę podwójnego uzwojenia z gwintem centralnym na pojedynczym rdzeniu magnetycznym, umożliwiając podwyższanie napięcia i przesyłanie energii podobne do małego transformatora w kompaktowych obwodach elektronicznych.

P: Jak wybrać odpowiedni rozmiar serii LCHB?

A:Wybierz odpowiedni rozmiar w zależności od wymaganej mocy, miejsca na PCB, wartości indukcyjności i napięcia wyjściowego. Mniejsze modele idealnie nadają się do przenośnych urządzeń elektronicznych, natomiast większe modele zapewniają większą zdolność magazynowania energii.

P: Jakie są różnice między konfiguracjami uzwojeń A, B i C?

A:Wersje A, B i C reprezentują różne wersjestruktury uzwojeń i konfiguracje przewodówzaprojektowane dla różnych układów PCB i wymagań dotyczących połączeń obwodów.

Wydajność elektryczna jest równoważna w trzech konfiguracjach. Głównym czynnikiem wyboru jest projekt układu PCB, rozmieszczenie pinów i wymagania dotyczące struktury uzwojenia.

P: Jaka jest odporność cieplna lutowania cewki indukcyjnej serii LCHB?

A:Cewka bębnowa serii LCHB jest w stanie wytrzymaćTemperatura lutowania 260°C przez 10 sekund. Zapewnia również doskonałą odporność na rozpuszczalniki zgodnie z normą MIL-STD-202E, dzięki czemu nadaje się do procesów lutowania na fali i lutowania ręcznego.
