cechy

specyfikacje

Waga: Różni się w zależności od rozmiaru

Utrata magnetyczna: Niski przy wysokich częstotliwościach

zwyczaj: Tak

Aplikacja: Tłumienie zakłóceń elektromagnetycznych, cewki indukcyjne, transformatory

Zakres częstotliwości: 50 kHz do 10 MHz

Używany: Transformator balun

Rozmiar rdzenia: 50,2 x 34 x 8,7 mm

Podkreślić:

Filtry EMI i jądra pyłu

PFC Induktor Bezkurcze Rdzenie

Proszek FeSiAl Rdzenie pyłu

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: SHINHOM

Orzecznictwo: RoHS/ISO/UL/CE/IATF16949/CNAS

Numer modelu: KS

Dokument: New sendust core series.pdf

Zapłata

Czas dostawy: 2 ~ 8 tygodni

Zasady płatności: L/C, T/T

Galeria

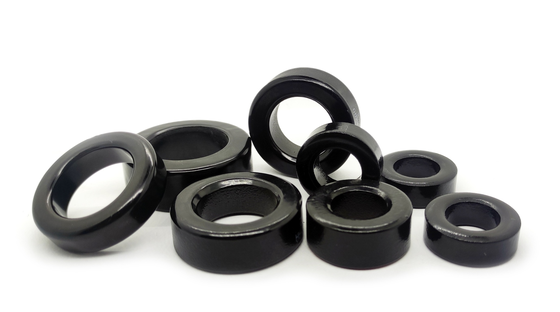

Rdzenie pyłu FeSiAl Powder Core for PFC Inductors & EMI Filters

opis produktu

Rdzeń Sendust, jest wytwarzany z stopów zawierających około85% Fe, 9% Si i 6% Al.Oferuje znacznie mniejsze straty rdzenia niż konwencjonalne rdzenie proszku żelaza, wysoką gęstość strumienia nasycenia do 10 500 Gaussów i niemal zerową magnetostrykturę,co sprawia, że jest idealny do zastosowań magnesowych o niskiej mocy hałasuW odróżnieniu od materiałów powłochanych, rdzenie FeSiAl są wytwarzane bez związków organicznych, eliminując problemy starzenia termicznego i umożliwiając ciągłą pracę w temperaturach do 200°C.Dostępne w przepuszczalnościach od26 μm do 125 μmi szerokiej gamy kształtów, w tymo pojemności nieprzekraczającej 10 W, seria KS jest doskonałym wyborem dla induktorów PFC, transformatorów impulsowych, induktorów magazynowania energii, induktorów filtrów wyjściowych i filtrów hałasu EMI.

Cechy

Niska utrata rdzenia niższe niż rdzenie proszku żelaza
Wysoka nasycenie ≤ 10 500 Gauss
Blisko zerowa magnetostrykcja
Brak starzenia cieplnego Niezawodna długotrwała eksploatacja
Szeroka przepuszczalność 26 μm do 125 μm
Temperatura szerokości -65°C do +125°C
Wielokrotne kształty Toroidalny, U, E, blok
Zgodne z przepisami RoHS materiały przyjazne dla środowiska

Wnioski

Induktory PFCKorekta współczynnika mocy
Transformatory pulsowe
Induktory magazynowania energiiZbiór i filtrowanie energii
Filtry EMI/RFI tłumienie hałasu
Systemy UPS️ Filtrowanie zasilania
Filtry mocy aktywnej (APF) / SVGZwiększenie jakości energii

Częste pytania

P: Dlaczego wybrać rdzenie Sendust zamiast rdzenia proszku żelaza?

Oferta rdzeni Sendustznacznie mniejsze straty podstawoweniż jądra proszku żelaza,niemalże zerowa magnetostryktykadla cichszego działania, orazwiększa gęstość strumienia nasycenia (10,500 Gauss), dzięki czemu są idealne do zastosowań o wysokiej wydajności energetycznej.

P: Jakie wartości przepuszczalności są dostępne?

A: Rdzenie SHINHOM Sendust są dostępne w zakresie przepuszczalności od26 μm do 125 μm, w tym opcje 26μ, 35μ, 40μ, 60μ, 75μ, 90μ i 125μ w celu zaspokojenia różnych potrzeb zastosowań.

P: Jaki jest zakres temperatury roboczej rdzeni Sendust?

A: Standardowy zakres temperatury roboczej wynosi-65°C do +125°CPonieważ są one produkowane bez organicznych klejów, nie mają problemów ze starzeniem się termicznym i mogą być stosowane przez dłuższy czas w temperaturach do200°C.

P: Jakie kształty są dostępne?

A: Rdzenie Sendust są dostępne w wielu kształtach, w tymrodzaj toroidalny, rdzenia U, rdzenia E i blokuaby spełniać różne wymagania montażowe i projektowe.
