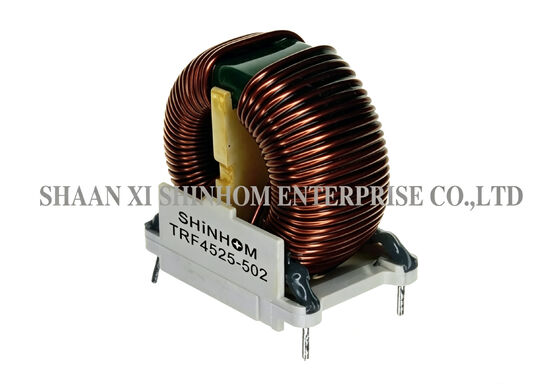

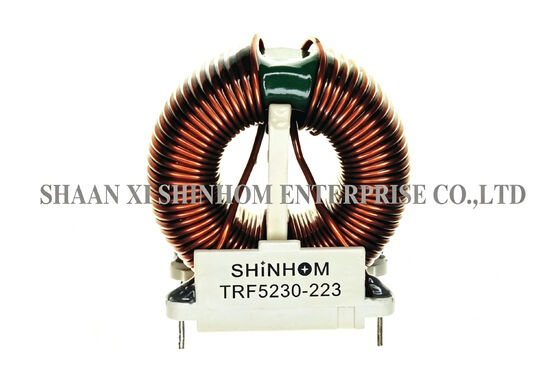

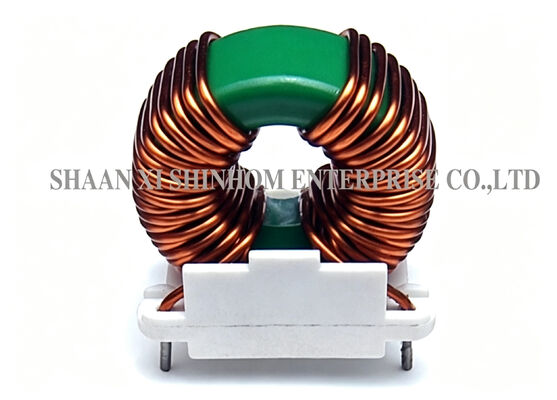

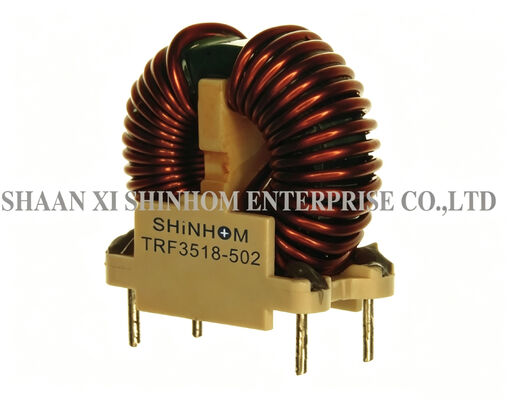

Niski straty toroidalny common mode choke 50Hz-500KHz dla systemów energii słonecznej i wiatrowej

Toroidalny o niskich stratachdławik trybu wspólnegowykorzystuje rdzeń toroidalny i konstrukcję z dzielonym uzwojeniem. Oferuje bardzo niską pojemność między uzwojeniami. Jednowarstwowe uzwojenie zapewnia najwyższą impedancję w trybie wspólnym w szerokim zakresie częstotliwości. Pasmo przenoszenia obejmuje zakres od 50 Hz do 500 kHz, odpowiednie dla dławików prądu przemiennego o niskiej częstotliwości i różnych zastosowań w zakresie filtrowania mocy. Obsługuje montaż pionowy lub poziomy. Pionowy montaż pinów umożliwia łatwy montaż PCB i zapewnia doskonałą odporność na wibracje. Jest szeroko stosowany w wytwarzaniu energii słonecznej, wytwarzaniu energii wiatrowej, napędach o zmiennej częstotliwości, nagrzewaniu indukcyjnym, sprzęcie spawalniczym, tłumieniu zakłóceń RFI i konwersji DC-DC.

• Rdzeń toroidalny – wyjątkowo niski strumień upływu
• Uzwojenie dzielone – najniższa pojemność między uzwojeniami
• Uzwojenie jednowarstwowe – najwyższa impedancja w trybie wspólnym
• Zakres częstotliwości – 50 Hz do 500 kHz
• Droga upływu – 1-3mm, spełnia normy bezpieczeństwa
• Materiał – certyfikat trudnopalności UL94-V0
• Temperatura pracy – -55°C do +105°C
• Montaż pionowy lub poziomy – opcjonalnie

• Systemy wytwarzania energii słonecznej
• Systemy wytwarzania energii wiatrowej
• Urządzenia napędowe o zmiennej częstotliwości
• Indukcyjne urządzenia grzewcze
• Sprzęt spawalniczy
• Dławiki tłumiące RFI
• Przetwornice DC-DC
• Sprzęt przemysłu papierniczego

• Tolerancja indukcyjności w zakresie +50% -30%
• Maksymalne napięcie robocze: 250 V przy 40 ℃
• IDC Max: znamionowy prąd AC/DC A przy 40℃
• Uzwojenie Hi-Pot 2500Vac do uzwojenia 3S.
• Testowanie indukcyjności: 10 kHz 0,1 V HP4284A
• RDC: QuadTech 1880 miliomomierz
• Prąd udarowy Maks. 10 ms: 20X IDC
• Temperatura pracy: -40℃ do +105℃
• Temperatura przechowywania: -40 ℃ do +105 ℃

Uwaga: specyfikacje produktu można dostosować.

P: Jakie są zalety konstrukcji z dzielonym uzwojeniem?

Odp.: Uzwojenie dzielone umieszcza uzwojenia pierwotne i wtórne fizycznie oddzielone w rdzeniu. To skutecznie zmniejsza pojemność pasożytniczą pomiędzy uzwojeniami i redukuje pojemnościowe ścieżki sprzęgania dla szumu o wysokiej częstotliwości. Poprawia to tłumienie szumów w trybie wspólnym, zwłaszcza w zakresie wysokich częstotliwości.

P: Jakie są zalety uzwojenia jednowarstwowego w porównaniu z uzwojeniem wielowarstwowym?

Odp.: Uzwojenie jednowarstwowe eliminuje międzywarstwową pojemność pasożytniczą. Zapewnia wyższą impedancję w trybie wspólnym i bardziej stabilną wydajność filtrowania w szerokim zakresie częstotliwości. Jednowarstwowa struktura zapewnia również lepsze odprowadzanie ciepła i bardziej spójne uzwojenie, dzięki czemu nadaje się do projektów zasilania o rygorystycznych wymaganiach dotyczących tłumienia zakłóceń elektromagnetycznych.

P: Jakie jest znaczenie drogi upływu 1-3 mm dla standardów bezpieczeństwa?

Odp.: Droga upływu to najkrótsza odległość mierzona wzdłuż powierzchni izolacji. Ma to bezpośredni wpływ na poziom izolacji i certyfikację bezpieczeństwa produktu. Droga upływu 1–3 mm spełnia normy UL, CSA i IEC dotyczące izolacji podstawowej i wzmocnionej, pomagając klientom uzyskać certyfikaty bezpieczeństwa.

P: Jak wybrać pomiędzy montażem pionowym i poziomym?

A: Montaż pionowy (piny w dół) oszczędza miejsce na płytce drukowanej i nadaje się do układów o dużej gęstości. Montaż poziomy (bolce na boki) zmniejsza wysokość całkowitą i jest odpowiedni do konstrukcji o niskim profilu. Obydwa typy mocowania obsługują automatyczne wstawianie.
