Name: Wide Temp SMD Common Mode Inductor serii STRF016 od -40°C do +125°C dla telewizorów LCD i filtracji hałasu
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Seria STRF016
Availability: InStock

cechy Galeria opis produktu Rozmawiaj teraz.

cechy

specyfikacje

Indukcyjność: 135uH ~ 820uH

Prąd znamionowy: 7A~26A

Instalacja: smt

Wartość induktora: Naprawiono cewkę indukcyjną

Temperatura pracy: -40 ℃ do + 125 ℃ (w tym własny wzrost temperatury)

Temperatura przechowywania: -40 ℃ do + 125 ℃

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS/ISO/UL/CE/IATF16949/CNAS

Numer modelu: Seria STRF016

Zapłata

Szczegóły pakowania: Karton

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 100000/miesiąc

Galeria

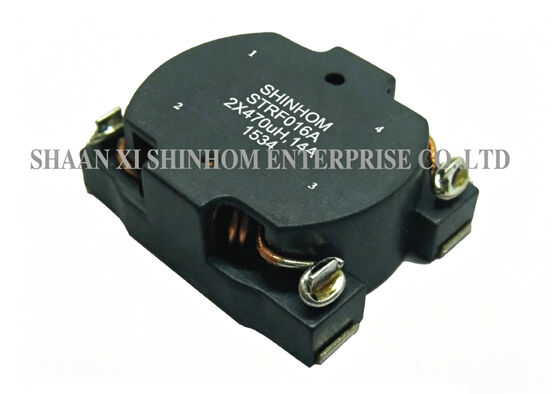

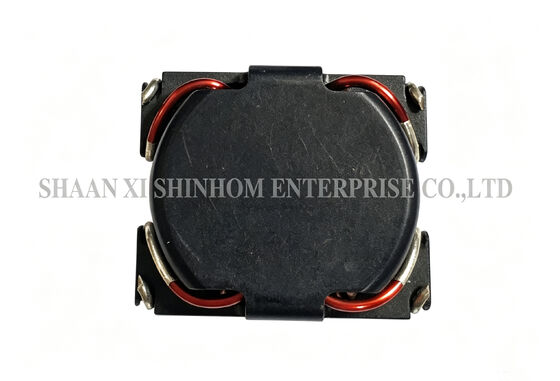

Wide Temp SMD Common Mode Inductor serii STRF016 od -40°C do +125°C dla telewizorów LCD i filtracji hałasu

opis produktu

STRF016 Seires Wysokoprądowa cewka indukcyjna w trybie wspólnym, dławik w trybie wspólnym do montażu powierzchniowego z obudową, pozioma

TheSeria STRF016Wysokoprądowa cewka dławikowa SMD w trybie wspólnym jest przeznaczona do zastosowań w przetwornicach DC-DC i AC-DC. Produkt wykorzystuje strukturę ekranu magnetycznego, aby skutecznie redukować zakłócenia elektromagnetyczne. Zapewnia wysoką impedancję w trybie wspólnym w szerokim zakresie częstotliwości, zapewniając doskonałą skuteczność tłumienia zakłóceń elektromagnetycznych. Dostępnych jest wiele rozmiarów i aktualnych ocen. Opakowania na taśmy i szpule obsługują automatyczne umieszczanie SMT i są kompatybilne z lutowaniem rozpływowym. Zakres temperatury roboczej wynosi od -40°C do +125°C (w tym wzrost temperatury własnej), odpowiedni do różnych trudnych warunków. Jest szeroko stosowany w przetwornikach DC-DC/AC-DC, systemach komunikacyjnych, elektronice samochodowej i telewizorach LCD.

Cechy

Konstrukcja ekranu magnetycznego – niskie promieniowanie EMI
Wysoka impedancja – doskonałe tłumienie szumów w trybie wspólnym
Doskonała wydajność EMI
Temperatura pracy – -40°C do +125°C
Dostępnych jest wiele rozmiarów i aktualnych ocen
Pakowanie na taśmach i szpulach – obsługuje automatyczne rozmieszczanie SMT
Kompatybilny z lutowaniem rozpływowym
Bezołowiowe – zgodne z RoHS

Aplikacje

Przetwornice DC-DC
Przetwornice AC-DC
Filtrowanie linii energetycznej
Tłumienie hałasu
Zasilacze systemów komunikacyjnych
Elektronika samochodowa
Zasilacze do telewizorów LCD
Tłumienie EMI/RFI

INFORMACJE TECHNICZNE

IDC: Temp. wzrost 40 ℃ Maks
Test indukcyjności: HP4284A 100 kHz 0,1 V
RDC: Miliomomierz QuadTech 1880
Metody lutowania: Faza parowa, przepływ w podczerwieni
Odporność na ciepło lutowania: 260℃ przez 10 sekund
Odporność na rozpuszczalniki: Zgodny z MIL-STD-202E
Waga: 1,5 grama TYP
Taśma i szpula: 700/rolka

Więcej rozmiarów do wyboru

Uwaga: specyfikacje produktu można dostosować.

Często zadawane pytania

P: Jakie są zalety struktury tarczy magnetycznej?

A:Struktura ekranu magnetycznego wykorzystuje zamknięty obwód magnetyczny, aby ograniczyć strumień magnetyczny wewnątrz rdzenia. Skutecznie zmniejsza strumień upływu i zakłócenia elektromagnetyczne w pobliskich wrażliwych obwodach. W układach PCB o dużej gęstości, takich jak sprzęt komunikacyjny i elektronika samochodowa, ekranowane cewki indukcyjne znacznie poprawiają wydajność EMC systemu.

P: Jaka jest zdolność tłumienia szumów w trybie wspólnym tego produktu?

A:TheSeria STRF016zapewnia wysoką impedancję w trybie wspólnym w szerokim zakresie częstotliwości, skutecznie tłumiąc prąd szumu w trybie wspólnym. W połączeniu ze strukturą ekranu magnetycznego ogólna wydajność EMI jest doskonała. Jest szczególnie odpowiedni do projektów zasilania DC-DC i AC-DC z rygorystycznymi wymaganiami EMI.

P: Jak definiuje się prąd znamionowy IDC?

A:IDC definiuje się jako wartość prądu stałego, która powoduje wzrost temperatury w cewce o około 40°C. W rzeczywistych zastosowaniach należy upewnić się, że maksymalna robocza temperatura otoczenia plus wzrost temperatury własnej nie przekracza 125°C. Przy wyborze należy zachować wystarczający margines, aby zapewnić długoterminową niezawodność.

P: Jakie procesy lutowania obsługuje ten produkt?

A:Obsługuje zarówno lutowanie w fazie gazowej, jak i lutowanie rozpływowe w podczerwieni SMT. Odporność na ciepło lutowania wynosi 260°C przez 10 sekund, co jest zgodne z bezołowiowymi profilami temperatury rozpływu. Opakowania taśmowe i szpulowe nadają się do automatycznych linii układania.
