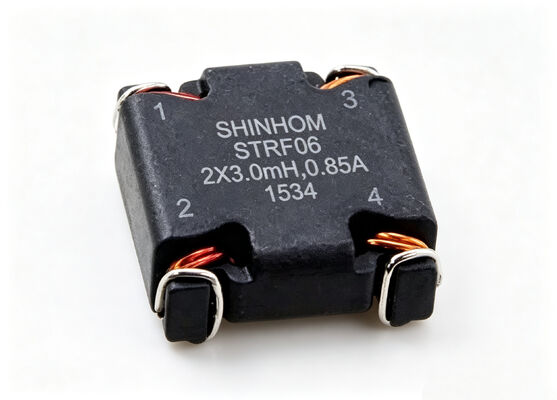

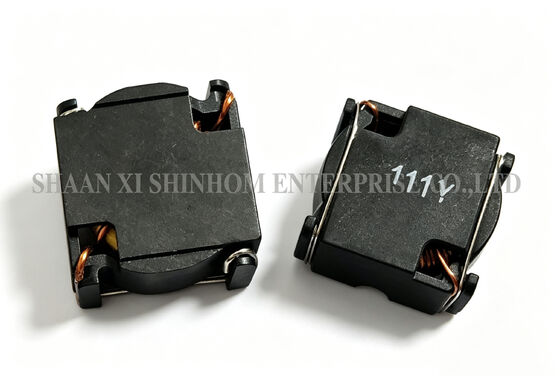

Dławik toroidalny ferrytowy SMD typu wspólnego STRF06, wysokoprądowy do filtrowania prądu przemiennego/stałego i szumów

P: Jaka jest zaleta indukcyjności 6,8 mH w filtrowaniu w trybie wspólnym?

O:6,8 mHindukcyjność zapewnia wysoką impedancję w trybie wspólnym. Zapewnia lepsze tłumienie szumów w trybie wspólnym w zakresie niskich i średnich częstotliwości, szczególnie w150 kHz-30 MHzdyrygował zespołem EMI. W przypadku projektów zasilania wymagających ścisłej zgodności z EMI, kluczowymi elementami filtrującymi są dławiki trybu wspólnego o wysokiej indukcyjności.

P: Jakie są zalety rdzenia toroidalnego w porównaniu z innymi konstrukcjami rdzenia?

Odp.: Rdzeń toroidalny ma zamkniętą strukturę obwodu magnetycznego. Strumień magnetyczny jest skoncentrowany wewnątrz rdzenia, co skutkuje bardzo niskim strumieniem rozproszenia. Promieniowanie EMI jest znacznie niższe niż w przypadku cewek z rdzeniem I lub rdzeniem otwartym. Rdzeń toroidalny ma również wysoką przenikalność magnetyczną, wymagając mniejszej liczby zwojów dla tej samej wartości indukcyjności. Skutkuje to niższym DCR i wyższą wydajnością.

P: Jak definiuje się prąd znamionowy IDC?

Odp.: IDC definiuje się jako wartość prądu stałego, która powoduje wzrost temperatury w cewce o około 40°C. W rzeczywistych zastosowaniach należy upewnić się, że maksymalna robocza temperatura otoczenia plus wzrost temperatury własnej nie przekracza 125°C. Przy wyborze należy zachować wystarczający margines, aby zapewnić długoterminową niezawodność.
