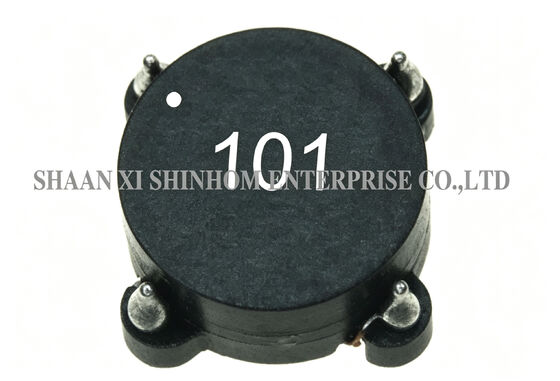

Wielkiej temperatury SMD Common Mode Choke STC05/06P serii -40°C do +125°C dla filtrów wejściowych i urządzeń elektronicznych

P: Jaka jest różnica pomiędzy serią STC05 i STC06P?

A:TheSTC05ISTC06Pserie różnią się głównie wielkością obudowy i odpowiednimi parametrami elektrycznymi (indukcyjność, prąd znamionowy itp.). TheSTC06Pzazwyczaj oferuje wyższy prąd znamionowy i lepszą wydajność przy wysokich częstotliwościach. Aby dokonać konkretnego wyboru, zapoznaj się z arkuszem danych lub skontaktuj się z naszym zespołem pomocy technicznej.

P: Jakie są zalety konstrukcji wysokiej częstotliwości dla tego produktu?

A:Konstrukcja wysokiej częstotliwości optymalizuje materiał rdzenia i strukturę uzwojenia. Pozwala produktowi zachować wysoką impedancję w trybie wspólnym i stabilną wydajność filtrowania przy wyższych częstotliwościach przełączania (takich jak zakres setek kHz do MHz). Nadaje się do przetworników DC-DC wysokiej częstotliwości i zasilaczy impulsowych nowej generacji.

P: Jakie są zalety materiału rdzenia o wysokim nasyceniu?

A:Materiał rdzenia o wysokim nasyceniu zapewnia wyższą gęstość strumienia nasycenia. Jest mniej prawdopodobne, że ulegnie nasyceniu w warunkach polaryzacji o wysokim natężeniu, co zapewnia, że ​​dławik trybu wspólnego utrzymuje stabilną indukcyjność i wydajność filtrowania w zakresie prądu znamionowego. Nasycenie polaryzacji DC wynosi do35%, zapewniając odpowiednią marżę bieżącą.

P: Jakie są zalety zamkniętej konstrukcji?

A:Zamknięta konstrukcja całkowicie otacza rdzeń i uzwojenia w obudowie. Zapewnia ochronę fizyczną i lepszą izolację, jednocześnie dodatkowo redukując promieniowanie EMI. Zamknięta konstrukcja zapobiega również kontaktowi ciał obcych z uzwojeniami, poprawiając niezawodność produktu w trudnych warunkach.
