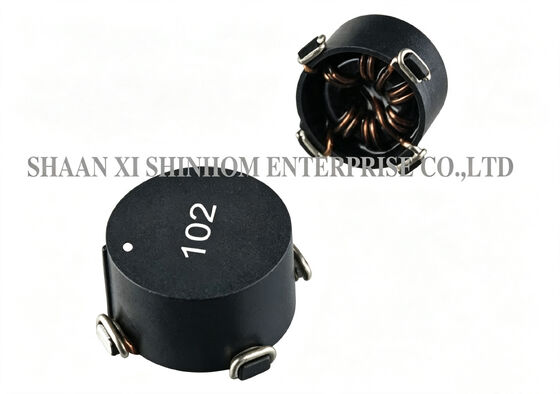

Wysokoprądowy toroidalny dławik ferrytowy SMD serii STC08 200µH-20mH do tłumienia EMI/RFI

W sprawieSeria STC08SMD toroidal common-mode inductor wykorzystuje materiał rdzenia o wysokiej nasyceniu i toroidalną strukturę zamkniętego obwodu magnetycznego.Skutecznie zmniejsza promieniowanie EMI i nadaje się do czułych na EMI zastosowań filtrowania linii zasilania i sygnałuZakres indukcji obejmuje od 200μH do 20mH. Pakiet SMD obsługuje automatyczne umieszczanie, kompatybilne z liniami produkcyjnymi SMT. Jest szeroko stosowany w urządzeniach elektronicznych,Konwersja prądu stałego do prądu stałego (tryb równoległy), sprzężenie izolacyjne, filtrowanie wejściowe (tryb seryjny) i tłumienie EMI/RFI.

• Zakres indukcyjności od 200μH do 20mH, elastyczny wybór

• Prąd znamionowy 1A do 7A, moc dużego prądu

• DCR 8mΩ do 250mΩ, niska strata

• Materiał rdzenia o wysokiej nasyceniu

• Niskie promieniowanie EMI

• Pakiet SMD support automated placement

• Temperatura pracy -40°C do +125°C

• Oporność izolacyjna ≥ 1000 MΩ (100 V prądu stałego)

Indukcja pomiarowa w zakresie 100 KHz 0,1 VRms.

Oporność izolacyjna: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 Miliometer

Temperatura pracy: -40°C do +125°C

Temperatura przechowywania: -55°C do +125°C

Różne pakiety dostępne na specjalne żądanie

Maksymalna nasycenie 35% przy zastosowaniu przesunięcia prądu stałego

Uwaga: Specyfikacje produktu mogą być dostosowane.

• Filtrowanie mocy urządzeń elektronicznych

• Konwersja prądu stałego do prądu stałego (tryb równoległy)

• Złącze izolacyjne (transformator)

• Filtrowanie wejściowe (tryb seryjny)

• Wykluczenie EMI/RFI

• Zasoby zasilania urządzeń komunikacyjnych

• Przemysłowe źródła zasilania sterujące

• Urządzenia elektryczne i urządzenia elektryczne

P: Jakie są zakresy indukcji, prądu i DCR serii STC08?

A:Seria STC08obejmuje zakres indukcji od200 μH do 20 mH, prąd nominalny z1A do 7A, i DCR z8mΩ do 250mΩSzeroki zakres indukcji, duża pojemność prądu i niska konstrukcja DCR sprawiają, że jest odpowiedni do różnych zastosowań tłumienia EMI, od filtrowania linii sygnałowej po filtrowanie linii zasilania o dużej mocy.

P: Jakie znaczenie ma niska DCR dla induktorów standardowych?

O: Niski DCR oznacza mniejszą stratę mocy (stratę I2R) podczas przepływu prądu przez uzwojenie.Seria STC08oferuje DCR tak niski jak8mΩ, co czyni go szczególnie odpowiednim do konstrukcji wysokiego prądu z rygorystycznymi wymaganiami wydajności.

P: Jak ubiegać się o próbki?

O: Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodni.
