Niska pojemność wiązania w trybie standardowym STR0903 serii UL94-V0 do tłumienia zakłóceń standardowych

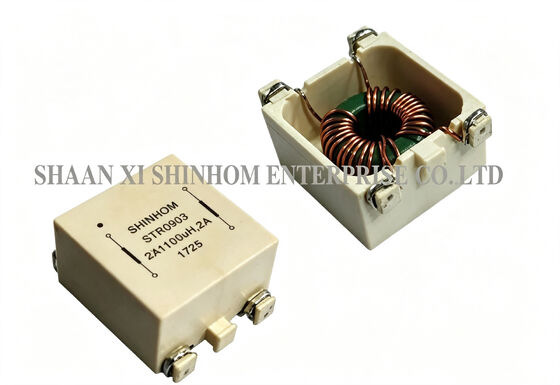

Seria STR0903 SMD toroidalna cewka z rdzeniem wspólnym wykorzystuje konstrukcję z dzielonym uzwojeniem i uzwojeniem jednowarstwowym. Oferuje niezwykle niską pojemność międzyzwojową i zapewnia najwyższą impedancję wspólną w szerokim zakresie częstotliwości (50 Hz-500 kHz), zapewniając doskonałą wydajność tłumienia zakłóceń wspólnych. Produkt ma około 0,8% indukcyjności rozproszenia, co zapewnia również pewną zdolność tłumienia zakłóceń różnicowych. Obudowa SMD obsługuje lutowanie w fazie parowej i lutowanie rozpływowe na podczerwień, z odpornością na ciepło lutowania wynoszącą 260°C/10 sekund. Jest szeroko stosowany w kompaktowych statecznikach elektronicznych, przetwornicach impulsowych oraz w różnych zastosowaniach związanych z tłumieniem zakłóceń wspólnych.

• Dzielone uzwojenie – najniższa pojemność międzyzwojowa
• Uzwojenie jednowarstwowe – najwyższa impedancja wspólna
• Zakres częstotliwości – od 50 Hz do 500 kHz
• Indukcyjność rozproszenia – około 0,8% (tłumienie zakłóceń różnicowych)
• Spełnia normy bezpieczeństwa UL/CSA/IEC
• Klasa palności materiału – UL94-V0
• Napięcie robocze – 250 VAC
• Temperatura robocza – od -40°C do +105°C

• Tłumienie zakłóceń wspólnych
• Kompaktowe stateczniki elektroniczne w lampach
• Kompaktowe impulsowe zasilacze impulsowe

• Napięcie robocze: 250 Vac
• Maks. prąd stały: Określany przy nałożeniu
• Test indukcyjności: HP4284A 10 kHz 0,1 V
• Rezystancja prądu stałego: QuadTech 1880 Milliohmmeter
• Temperatura robocza: -40°C do +105°C
• Temperatura przechowywania: -40°C do +105°C
• Wzrost temperatury maks. 40°C
• Metody lutowania: Faza parowa, podczerwień rozpływowa
• Odporność na ciepło lutowania: 260°C przez 10 sekund
• Odporność na rozpuszczalniki: Zgodna z MIL-STD-202E
