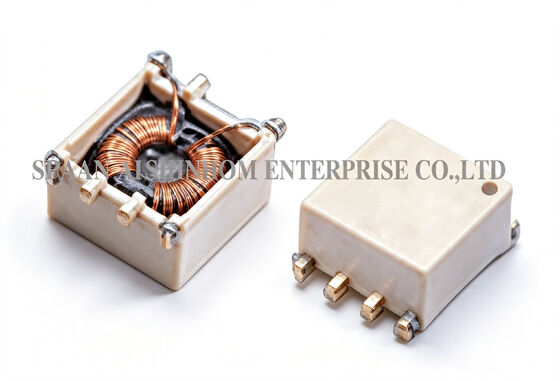

SMD Toroidal Common Mode Choke STR0602 serii 10μH-300μH do zasilania w trybie przełącznikowym

5000szt
MOQ
Zbywalny
Cena £
SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Indukcyjność: 10uH do 300uH
Tolerancja: ±30%
Prąd znamionowy: 1,5A do 2,5A
Częstotliwość testu: 10KHz
Temperatura pracy: -25℃ do +105℃
Temperatura przechowywania: -25℃ do +105℃
Podkreślić:

SMD toroidal common mode choke

,

STR0602 common mode choke

,

dławienie w trybie wspólnym dla źródeł zasilania w trybie przełączania
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria STR0602
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 100000/miesiąc
opis produktu

Cewka indukcyjna typu wspólnego STR0602, dławik typu wspólnego z toroidalnym rdzeniem SMT o indukcyjności od 10 uH do 300 uH

TheSeria STR0602Toroidalny dławik współbieżny SMD wykorzystuje:ferrytowy rdzeń toroidalnyIuzwojenie jednowarstwoweprojekt. Oferuje wyjątkowo niską pojemność między uzwojeniami, skutecznie tłumiąc zakłócenia w trybie wspólnym.Obejmuje zakres indukcyjności10µH do 300µH. DCR waha się od25 mΩ do 70 mΩ. Kompaktowa konstrukcja obudowy oszczędza miejsce na PCB.Wszystkie materiały sąUL94V-0certyfikowany środek zmniejszający palność. ThePakiet SMDobsługuje pakowanie taśm i szpul oraz zautomatyzowany montaż powierzchniowy.Jest szeroko stosowany wkompaktowe stateczniki elektroniczne,przełączanie zasilaczyi różnetłumienie zakłóceń w trybie wspólnymaplikacje.

CECHY:

  1. Zakres indukcyjności od 10uH do 300uH
  2. DCR: 25 mΩ do 70 mΩ
  3. Kompaktowa konstrukcja.
  4. Uzwojenie jednowarstwowe dla minimalnej pojemności.
  5. Spełnia normę palności UL 94V-0.
  6. Dostępne na taśmie i szpuli do automatycznego montażu powierzchniowego.

Typowe zastosowania:

  1. Tłumienie zakłóceń w trybie wspólnym
  2. Kompaktowe stateczniki elektroniczne w lampach
  3. Kompaktowe zasilacze impulsowe
SMD Toroidal Common Mode Choke STR0602 serii 10μH-300μH do zasilania w trybie przełącznikowym
Maks. IDC:
Określane po nałożeniu
RDC:
Miliomomierz QuadTech 1880
Metody lutowania:
Faza parowa, przepływ w podczerwieni
Odporność na ciepło lutowania:
260℃ przez 10 sekund
Odporność na rozpuszczalniki:
Zgodny z MIL-STD-202E

Uwaga: specyfikacje produktu można dostosować.

Często zadawane pytania

P: Jaki jest zakres indukcyjności serii STR0602?

A:TheSeria STR0602obejmuje zakres indukcyjności od10µH do 300µH, obejmujący szeroki zakres zastosowań, od małych wartości indukcyjności do średnich wartości indukcyjności. Niższe wartości indukcyjności są odpowiednie do zastosowań związanych z filtrowaniem wysokich częstotliwości, natomiast wyższe wartości indukcyjności są odpowiednie do tłumienia zakłóceń w trybie wspólnym o niskiej częstotliwości.

P: Jakie są zalety uzwojenia jednowarstwowego?

A:Uzwojenie jednowarstwowe eliminuje międzywarstwową pojemność pasożytniczą. Zapewnia wyższą impedancję w trybie wspólnym i bardziej stabilną wydajność filtrowania w szerokim zakresie częstotliwości. Jednowarstwowa struktura zapewnia również lepsze odprowadzanie ciepła i bardziej spójne uzwojenie, dzięki czemu nadaje się do projektów zasilania o rygorystycznych wymaganiach dotyczących tłumienia zakłóceń elektromagnetycznych.
